Строго говоря, домофон — это переговорное устройство, которое обеспечивает возможность диалога между людьми, находящимися в доме, и посетителями у калитки. Однако современные конструкции представляют собой комплекты устройств , обладающие расширенным функционалом. Например, есть домофоны, оснащенные переговорным устройством с возможностью дистанционного открывания замка (из дома).

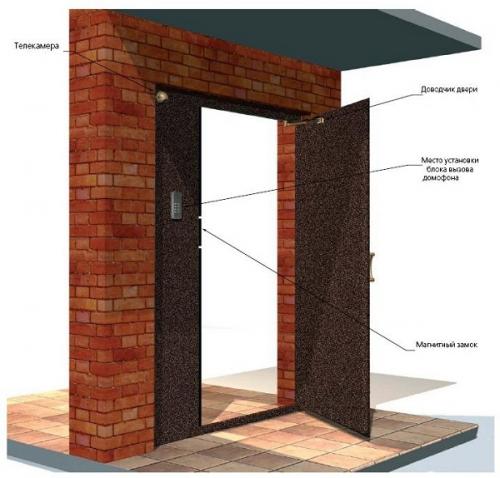

Монтаж домофона на калитку

На заметку ! Самые современные комплексы представляют собой устройства видеосвязи, где можно не только говорить, но и рассматривать посетителей. Мало того, такие устройства могут записывать видео, что часто позволяет идентифицировать и поймать злоумышленников.

• электромагнитный замок , срабатывающий при подаче напряжения на обмотки электромагнита большой мощности;
• электромоторный. Ригель перемещается с помощью червячной передачи, активируемой небольшим электромоторчиком;
• электромеханический . Он оснащен стандартным механизмом, но ригель дополнительно может перемещаться с помощью электромагнита.

При выборе конструкции замка профессионалы рекомендуют отдать предпочтение электромеханическим видам

Замок домофона можно открывать по команде из дома или снаружи, с помощью магнитного ключа, карточки или обычным способом (стандартным ключом). Если к калитке подходит член семьи, он не беспокоит родственников, просто открывая дверь для себя и своих спутников. Переговоры и дистанционное открытие дверей ведутся только с посторонними людьми.

Система IP/SIP-домофонии

Сергей Свистунов

Строитель со стажем, редактор информационного портала Zaborchik.com

При установке на калитку видеофона можно определить хулиганов — подростки часто развлекаются тем, что делают вызов, беспокоя жильцов дома и отвлекая их от домашних дел. В данном случае таких любителей можно быстро идентифицировать и обратиться в полицию.

Связанные вопросы и ответы:

Что такое домофонный замок на калитку

У пользователя, принявшего решение установить на калитку домофон, есть два варианта решения проблемы:

• набрать комплект из отдельных устройств.

Первый вариант используется чаще всего, так как он позволяет сразу получить все необходимое для установки. Единственной проблемой здесь может стать цена вопроса — стоимость большинства готовых комплектов находится в диапазоне от 10 000 до 30 000 ₽ , но есть и более дорогие варианты.

Однако специалисты рекомендуют собирать комплект по отдельности. Во-первых, это позволит выбрать некоторые компоненты исходя из собственных предпочтений и потребностей, а во-вторых — можно собрать систему не торопясь и не вкладывая сразу большую сумму денег.

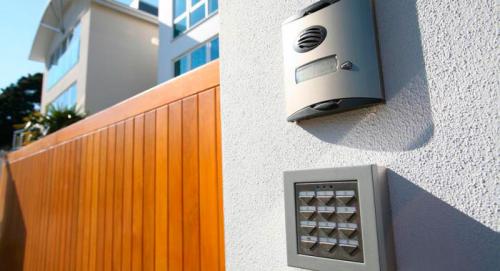

Одним из важнейших моментов является правильный выбор вызывной панели . Она находится на улице, что выдвигает к ее конструкции и качеству максимальные требования. Надо обратить внимание на материал и толщину панели, учесть ее рабочие характеристики. В первую очередь, необходимо посмотреть на тип защиты — он обозначается буквами IP и двумя цифрами. Первая обозначает степень защиты от пыли, вторая — от влаги. Для условий улицы подойдет тип IP55 и выше.

Пользователь может самостоятельно выбрать переговорную панель

Обратите внимание ! Кроме этого, надо рассмотреть тип защиты от механических повреждений. Он обозначается буквами IK и одной цифрой — индексом. Для домофона на улице подойдет значение от 5 до 7 (всего существует 10 степеней защиты от повреждений).

Какие типы домофонных замков существуют

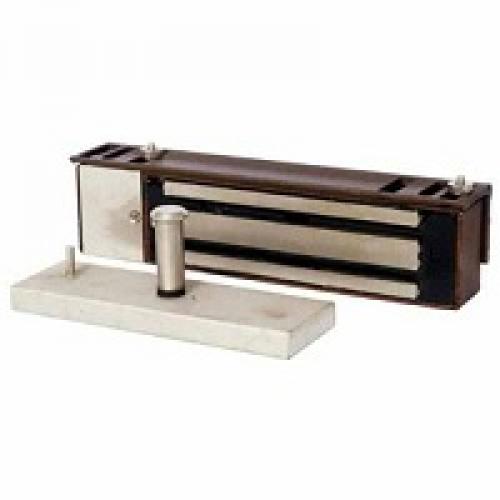

Конструктивно представляет собой обмотку-электромагнит в корпусе, к которой притягивается и удерживается ответная часть в виде стального бруска (якорная часть). Основной характеристикой таких замков является усилие на отрыв, измеряемое в кгс. Если для легкий офисных дверей допустимо усилие 150, 180, 200 кгс, то для входных дверей и помещений, требующих повышенной защиты разумным будет применение замков с усилием от 300 кгс и выше. Наиболее мощные образцы имеют усилие на отрыв 450-500 кгс. Иногда в корпусе замка уже установлен контроллер СКУД, что делает его удобным для построения простейших систем доступа.

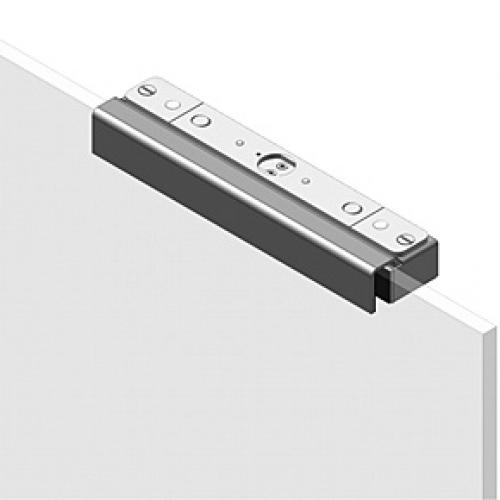

По типу установки электромагнитные замки разделяются на накладные (рис.1) и врезные. Накладные монтируются на дверную коробку с помощью монтажной пластины, либо монтажного уголка (рис.2) (у многих производителей замков монтажный уголок поставляется как отдельная опция, и это нужно учитывать при расчете сметы). Для монтажа накладного замка на стеклянную дверь существуют специальные монтажные комплекты (рис.3).

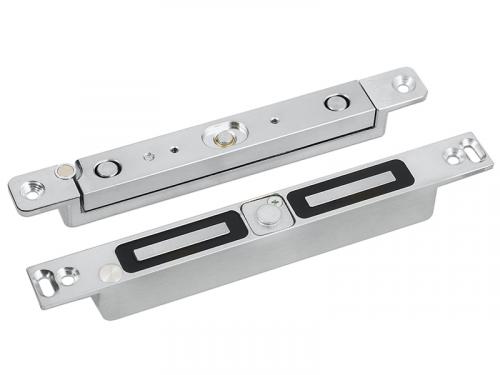

Врезные замки (рис.3) устанавливаются в дверную коробку. Как правило, все врезные электромагнитные замки относятся к типу сдвиговых. Удержание происходит не только за счет электромагнитной силы, но и сдвига подвижного элемента. Такое решение обеспечивает высокое усилие на отрыв, которое в некоторых моделях достигает 1200 кгс. Допускается установка в вертикальном и горизонтальном положении. Для монтажа на стеклянные двери существуют специальные монтажные комплекты (рис.4).

Для питания электромагнитных замков применяются источники питания 12/24 V DC. Обычно это бесперебойный источник со встроенной АКБ, т.к. при пропадание питания такой замок открывается. Это свойство позволяет применять их для построения систем эвакуации при пожаре. При подключение питания и кабеля управления проблем не возникает – замок расположен на дверной коробке и не требует кабельного перехода для подводки кабеля на дверное полотно.

К недостаткам данного типа замков можно отнести довольно большие размеры, не везде эстетически хорошо смотрятся накладные варианты. Так же такой замок не подойдет для тихих помещений, из за звука при смыкание электромагнита и якоря.

Какие функции должен иметь домофонный замок на калитку

Для использования в условиях улицы лучше всего подходят запорные устройства, оснащенные антивандальной защитой. Одним из таких является электромагнитный замок AccordTek ML-194. Диапазон его рабочих температур составляет от -30 до +50°C, поэтому такие модели находят широкое применение в любых регионах страны.

Смотрим

Замок имеет достаточно большой вес, составляющий 5,6 кг и усилие удержания в 500 кг, поэтому его установка возможна даже на тяжелую калитку из металла. В комплекте с запорным устройством поставляются крепежные изделия и уголок для крепления основной части. На такой магнитный замок цена составляет около 2 тысяч рублей, позволяя приобретать его всем желающим.

Кроме отдельных замков на калитку в продаже можно встретить и уже готовые комплекты. Обычно они состоят из:

• Запорного механизма
• Контроллера
• Считывателя
• Блока бесперебойного питания с аккумулятором
• Кнопки выхода.

Один из таких комплектов собран на базе замка марки ML 295K. Управление работой этого устройства осуществляется с любого видеодомофона, если параллельно кнопке открытия двери подключить контакты вызывной панели. Благодаря наличию в комплекте бесперебойника замок имеет время автономной работы до 6 часов, исключая возможность открытия калитки при отключении электричества.

Еще одна из моделей замков на калитку – это устройство Securitron M62. Это изделие американского производителя, отличающееся большой силой удержания, достигающей 544 кг и широким диапазоном рабочих температур от – 40 до + 60°C.

Установив такой замок на калитку вы можете быть уверены в том, что несанкционированный доступ на территорию вашего домовладения будет невозможен.

Для использования в условиях улицы лучше всего подходят запорные устройства, оснащенные антивандальной защитой. Одним из таких является электромагнитный замок AccordTek ML-194. Диапазон его рабочих температур составляет от -30 до +50°C, поэтому такие модели находят широкое применение в любых регионах страны.

Характеристики замка

• Вес: 5,6 кг
• Усилие удержания: 500 кг

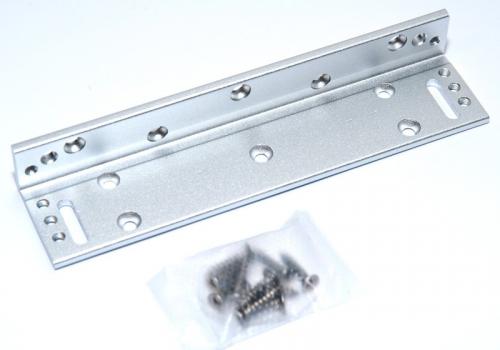

Также, в комплекте с запорным устройством поставляются крепежные изделия и уголок для крепления основной части.

Цена на такой магнитный замок составляет около 2 тысяч рублей, позволяя приобретать его всем желающим.

Готовые комплекты

Кроме отдельных замков на калитку в продаже можно встретить и уже готовые комплекты. Обычно они состоят из:

• Замка марки ML 295K
• Управление работой этого устройства осуществляется с любого видеодомофона, если параллельно кнопке открытия двери подключить контакты вызывной панели.
• Благодаря наличию в комплекте бесперебойника замок имеет время автономной работы до 6 часов, исключая возможность открытия калитки при отключении электричества.

Модель Securitron M62

Еще одна из моделей замков на калитку – это устройство Securitron M62. Это изделие американского производителя, отличающееся большой силой удержания, достигающей 544 кг и широким диапазоном рабочих температур от – 40 до + 60°C.

Установив такой замок на калитку, вы можете быть уверены в том, что несанкционированный доступ на территорию вашего домовладения будет невозможен.

Как установить домофонный замок на калитку

Домофон в загородном доме — это важнейшая вещь, которая позволит вам и вашим родным, не выбегая на улицу, не только узнавать кто наведался в гости, но и не подходя к калитке, запускать его в свои владения.

Для этого у домофона имеется такая функция, как электромеханический замок.

Давайте во всех подробностях от А до Я, рассмотрим монтаж домофонной системы, чтобы любой пользователь, прочитав эту инструкцию понял, как это делается, каких ошибок стоит остерегаться в процессе монтажа, и самое главное убедился, что это вполне реализуемо в домашних условиях своими руками.

Материалы и выбор кабеля

Первым делом перечислим материалы, которые вам понадобятся для установки и подключения

Им будет подключаться вызывная панель и эл.механический замок. По нему же будет подаваться питание 12В.

Но КСПВ удобнее в разделке и подключении.

Напряжение 12V генерируется самим домофоном. Никаких дополнительных блоков питания в нашем случае ставится не будет.

• труба ПНД для прокладки кабеля

• гибкая связь (гофра) для перехода кабеля от забора к воротам

Ошибка №1

Уже выложены дорожки, дом снаружи отделан, и только после этого хозяин задумывается, а почему бы мне не сделать удобный звоночек.

Запомните, что данный “звоночек” сопровождается земляными и долбежными работами. Домофон у вас будет находиться внутри дома, а вызывная панель за калиткой, в нескольких метрах от входной двери.

Поэтому монтаж такой системы в частном доме, немного отличается от монтажа в квартире. В многоэтажке эти два устройства разделяет всего одна стена или входная дверь, а в коттедже между ними может оказаться облагороженная территория, в которую вы уже вложили десятки или сотни тысяч рублей.

Поэтому правильно будет все это продумать и заложить соответствующие кабели еще на этапе проектных работ. Не забывайте, что беспроводные аналоги подобных систем стоят в несколько раз дороже.

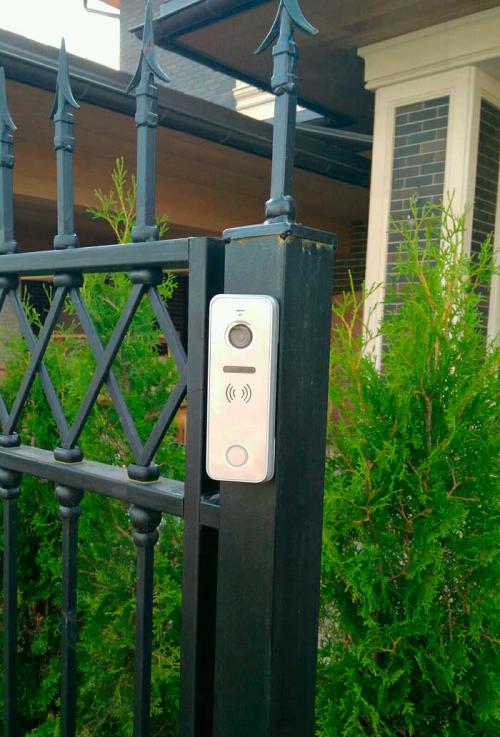

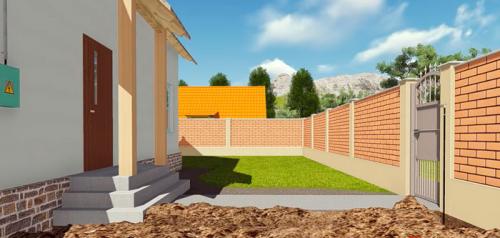

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2

При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель - КСПВ.

Как настроить домофонный замок на калитку

Наиболее распространёнными являются различные модели

Принцип работы такого оборудования следующий. Во время закрытия двери срабатывают взводящий и рабочий ригели замка.

Пружина взводится, а рабочий ригель закрепляется в ответной части, при открытии подаётся кратковременное напряжение на соленоид, который сбрасывает фиксатор, и рабочий ригель втягивается в корпус замка.

Обычно устройства такого типа комплектуются механической частью с замочной скважиной, которая может блокировать работу устройства или открыть его, если отсутствует электричество.

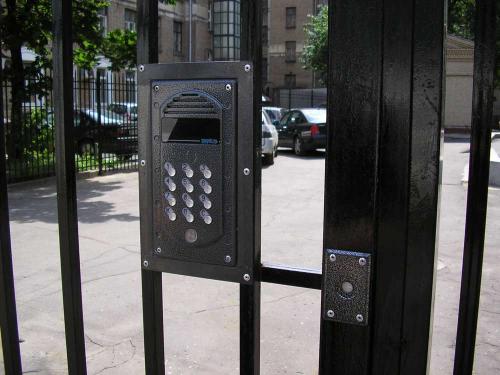

Кодовые замки . Более удобны для установки в профильные трубы калиток, вместо замочной скважины имеют цифровую панель. Открываются с помощью магнитной карты или электронного ключа-таблетки.

При отключении электричества выход остаётся блокированным. Если у модели отсутствует механическое устройство аварийного открытия, то эксплуатация такого замка может принести много проблем.

Магнитные замки . Несмотря на то, что они являются наиболее надёжными конструкциями, их применение не получило достаточного распространения. При отключении питания эти запоры попросту открываются. Для их использования необходима установка дополнительного источника бесперебойного питания.

Советы по выбору

Установка замка на калитке подразумевает эксплуатацию устройства при низких температурах и высокой влажности.

В такой агрессивной среде допустимо использование для внешней оболочки исключительно нержавеющей стали. Хромированная поверхность слезет после нескольких осенне-зимних сезонов, а латунные изделия обладают низкой прочностью.

Для дополнительной защиты устройства можно смонтировать его в защитный карман из уголка или другого профиля, это придаст конструкции калитки дополнительную жёсткость и прочность.

Какие материалы используются для изготовления домофонных замков на калитку

Основными составляющими электромагнитного замка является электромагнит и ответная металлическая пластина, так называемый «якорь». У стандартных моделей блок электромагнита закрепляют на дверной раме, а якорь – на двери.


К достоинствам электромагнитных замков относят высокую износоустойчивость, полное отсутствие подвижных механических деталей, а также антивандальное исполнение, благодаря которому замок является универсальным и может быть использован практически в любой домофонной системе. Электромагнитные замки лучше остальных запорных устройств подходят для установки в подъездной системе.


Правда, к ним существуют некоторые требования:

• в штатном режиме усилия удержания не может быть меньше, чем 300 кг;
• при получении сигнала открытия двери, снимается остаточная намагниченность;
• при повреждении системы электропитания, сохраняется незначительная остаточная намагниченность (не больше 30 кг);
• звуковая сигнализация при открытии двери;
• регулировка времени открывания (от 1 до 15 секунд);
• наличие возможности управления контактами замыкания/размыкания.


Необходимо следить, чтобы якорь соприкасался с электромагнитом всей поверхностью, чтобы не было даже малейшего зазора. В противном случае усилие удержания будет гораздо меньше.


Из недостатков электромагнитных замков стоит отметить сравнительно высокую стоимость и их зависимость от наличия электропитания. Это может негативно сказаться в работе индивидуальных и групповых домофонов, так как в случае потери питания двери могут оказаться открытыми. Поэтому, рекомендуется подключить домофон к источнику резервного питания. Источник должен быть достаточно емким, чтобы обеспечить работу системы на время, пока неполадки с электричеством не будут устранены (обычно на это требуется как минимум два часа).



А вот в случае с домофонами подъездного типа, такая особенность их работы может оказаться даже полезной, ведь в случае возникновения чрезвычайной ситуации ничего не должно преграждать пути эвакуации жителей дома и проведение аварийных и спасательных работ. Поэтому, для питания подъездного домофона можно использовать штатный источник питания, который предоставляет энергию от сети.




Какие бренды домофонных замков на калитку наиболее популярны

Домофон – это устройство, которое дает возможность разрешить или запретить кому-тобез непосредственного контакта с ним. За последнее десятилетие переговорные подъездные устройства стали особенно популярными, хотя ранее для обеспечения безопасности в подъездах чаще всего применялись кодовые замки.

Домофонная система в квартире или частном доме включает в себя несколько компонентов: трубку, вызывную панель, видеоаппаратуру (если требуется дополнительное наблюдение за дверью или калиткой), замок и коммутатор. Рассмотрим функции каждой из этих частей.

Трубка цифрового домофона

Устанавливается в помещении, чтобы владелец квартиры или дома мог принять вызов и при необходимости открыть дверь. Обычно она подключена к запирающей системе.

Вызывная панель

Используется для ввода нужного кода, может иметь различные типы: с кнопками для набора, со считывателем кодов с ключей или карточек, с подсветкой или даже с визуальным определением. Последний тип, который используется редко, применяется для охраны промышленных или государственных объектов.

Замок или запирающее устройство

Контролирует состояние двери подъезда в многоквартирном доме или калитки частного коттеджа. Наиболее распространено подключение цифрового домофона к электромагнитному замку. Последний легко открыть снаружи, но он считается более надежным по сравнению с устаревшей версией, использующей металлическую защелку, приводимую в движение электродвигателем.
