Высота конька двухскатной крыши дома 6х6. Принимаем в расчет рекомендации строительной метеорологии

Высота конька двухскатной крыши дома 6х6. Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

• Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
• Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
• Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м², для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60^о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м². По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Расчет высоты крыши бани. Оптимальные значения для двускатной кровли

Вычисление точного параметра высоты конька двухскатной крыши гарантирует «золотую середину» между углами наклона скатов, возможной парусности и количества полезной площади подкровельного пространства.

Средний порыв ветра образует динамическое давление на поверхности крыши, как 15-20 кг/м2. Это следует учитывать в расчетах.

Самый распространенный вариант дома с двускатной кровлей в виде равностороннего треугольника . Угол наклона скатов одинаковый, и высоту конька рассчитывают по стандартным схемам. Биссектриса, проведенная из верхнего угла вниз к основанию, будет высотой конька.

Важно ! Обычно в областях с большим количеством (годовых) осадков целесообразно устанавливать угол наклона скатов 45-50 гр. – для самостоятельного схода снега. В регионах с короткой и малоснежной зимой целесообразно выбирать конструкцию с углом наклона до 20 гр.

Опытные строители не всегда одобряют возведение очень больших, нестандартных домов. Обычно готовый лесоматериал для устройства стропильной системы рассчитан по стандарту на 6 м в длину.

Для более длинных модулей цены возрастают в разы , и стропильные балки приходится дополнительно усиливать, сращивать – конструкция становится уже не такой прочной и надежной (прогибается).

Чтобы этого избежать строителям приходиться проводить дополнительные расчеты (по деформации балок), и применять укрепляющие подкосы.

Этажность — один из важных факторов, который учитывают при выборе высоты конька крыши. Чем выше здание (2-3 этажа), тем крепче должна быть конструкция кровли.

Если для одноэтажного дома подойдет угол скатов, например, в 40 гр., то уже для 2-3 этажного здания следует делать «поправки» в расчетах проекта, учитывая этажность – угол должен измениться в меньшую сторону.

Расчет мансарды двускатной крыши. Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, через форму комментариев внизу.

Источник: https://dachadesign.info/novosti/geometriya-konka-dvuhskatnoy-kryshi-prinimaem-v-raschet-rekomendacii-stroitelnoy

Двускатная крыша 6 н. Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Пропорции четырехскатной крыши. Рассчитываем площадь

Как рассчитать площадь четырехскатной крыши должен понимать любой человек, учившийся в обычной школе. Все, что требуется – это вычислить отдельно площади для 2-х трапеций и 2-х треугольников, а затем сложить полученные значения. Задача еще более упрощается тем, что треугольники и трапеции равны между собой. Для шатровой конструкции все еще проще, так как она состоит из четырех одинаковых трехугольников.

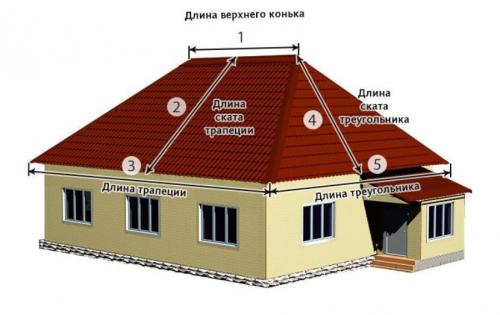

Чтобы получить площадь четырехскатной крыши нам потребуется для каждой из трапеций всего 3 параметра:

• длина нижнего основания;
• длина конька;
• величина ската.

Для треугольников, понадобится 2 значения:

• основание;
• величина ската.

Чтобы узнать величину h (длина скоса) нужна будет ширина здания и высота крыши. Используя теорему Пифагора, получаем:

h=√(с+d)

где c – 1/2 ширины дома;

d – высота кровли.

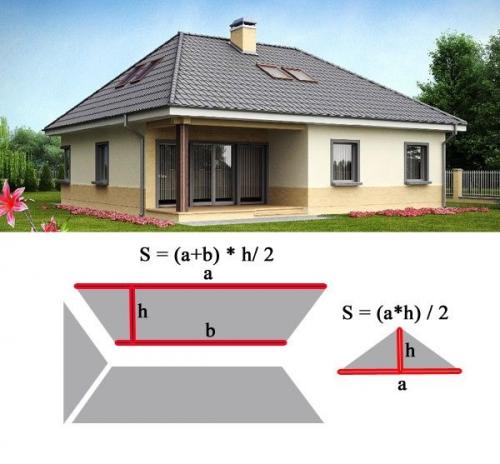

Теперь узнаем полную площадь трапеции:

S=1/2(a+b)×h

Затем считаем поверхность треугольников.

Она равна

S=(h×e)/2

где e – величина основания.

Чтобы узнать длину скоса, тоже можно воспользоваться теоремой Пифагора. Понадобится только узнать величину нижнего катета в треугольнике. Вычислить его просто: от величины нижнего основания трапеции отнимаем длину конька и делим полученное число пополам.

Как видите, нам даже не нужно знать углу скоса, все вычисляется крайне легко и просто.

Теперь сложим величины обеих трапеций и треугольников. Полученное число покажет нам полную площадь поверхности крыши.

Может быть ситуация, когда высота крыши неизвестна. Например, если планируется не она, а угол наклона крыши. В этом случае, чтобы узнать величину ската нужно умножить косинус угла на прилежащей катет (нижнюю сторону треугольника), который нам известен. Как уже описано выше для трапеции он равен половины ширины дома, а для вальм длине дома минус величину конька, разделенной наполовину.
