Длительный срок службы сетчатого габиона обусловлен тем, что для его изготовления применяются особо прочные материалы – металл и камень различной текстуры. Чаще всего для обустройства каркаса используется проволока, выполненная из стали и покрытая цинком, причем плотность покрытия такого материала находится в диапазоне от 250 до 280 г/кв. м. Такая проволока в 5 раз прочнее той, которую применяют для плетения всем известной сетки-рабицы. Вместо антикоррозионной оцинковки проволока для габиона может иметь защитный слой из ПВХ-материала, при этом ее толщина может быть от 2 до 6 мм.

Контейнеры в виде прочной сетки обладают высокой степенью надежности, так как для их изготовления применяется методика двойного кручения проволоки. Ячейка у такой сетчатой клетки имеет правильную форму в виде многоугольника, внешне похожего на пчелиные соты.

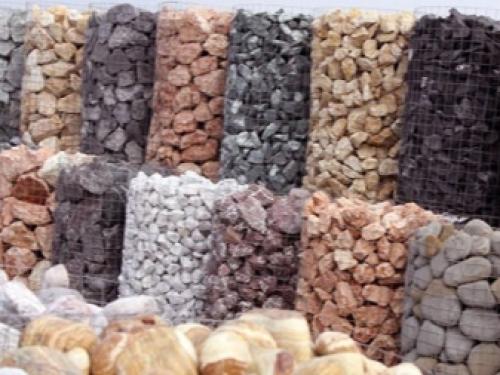

Для устройства габиона в проволочную сетку закладывают камни, размер которых значительно превышает параметры ячеек. В крупных конструкциях предусмотрено сегментирование на отсеки, которые препятствуют выпячиванию камней, имеющих большой вес, при наполнении сетки.

Прочность сетчатой конструкции габиона обусловлена их определенной степенью гибкости, которая не утрачивается даже зимой. Дело в том, что при внешних воздействиях на конструкцию она может немного растягиваться или прогибаться, но после окончания такого воздействия вновь приобретает первоначальную форму. Если в такие условия попадает бетонный монолит, то он не выдерживает нагрузок и раскалывается.

По этой причине насыпи возле дорог и берега водоемов стали укреплять именно сетками с крупным камнем, так как такие подпорные приспособление намного надежнее и долговечнее остальных материалов.

Габионы на аэродроме. 3 мая 2023 Фортификационные габионы на командно-штабных военных играх ВА МТО

19 апреля 2017 г. в Военном институте (инженерно-техническом) Военной академии материально-технического обеспечения им. генерала армии А.В. Хрулева состоялись командно-штабные военные игры. По сценарию игр был поврежден объект военной инфраструктуры, в результате чего была поставлена задача инженерно-позиционному взводу на возведение войскового фортификационного сооружения из комплекта КВС-У. В период возведения КВС-У были организованы укрытия для обороны от диверсионно-разведывательных групп с помощью габионных грунтозасыпных конструкций производства «Реконструкции».

Габионные конструкции насыпного типа (ГКНТ, фортификационные габионы) привлекли внимание военных специалистов на Международном военно-техническом форуме «Армия-2016», проходившем в Подмосковье в сентябре прошлого года. Участники и гости выставки интересовались возможностью использования данных изделий в качестве быстровозводимых военных укреплений, которые также можно оперативно демонтировать и перевозить с места на место.

Продукцией нашей компании заинтересовался ВИ(ИТ) ВА МТО в лице начальника кафедры «Фортификации и специальных сооружений», готовящего специалистов в том числе и для инженерных войск. На рабочей встрече было достигнуто соглашение о сотрудничестве ВИ(ИТ) ВА МТО с Производственной Компании «Реконструкция».

Фортификационные габионы в армии станут популярнее

Несмотря на давнюю историю применениягабионные конструкции в МО РФ до настоящего времени не получили такого широкого применения как в армиях НАТО. В этой связи понятен интерес учебных заведений, готовящих специалистов инженерного дела, к таким конструкциям – дать курсантам знания и практические навыки применения габионных конструкций для фортификационного оборудования мест дислокации войск. Первым шагом на этом пути стало применение габионов в КШВИ. Кроме того, ВИ(ИТ) проводит научные исследования в области применения ГКНТ в интересах МО РФ.

Узнать больше о фортификационных габионах производства «Реконструкции» вы сможете на нашем сайте и у менеджеров компании .

¹Принято считать, что первыми габионы применили французы в начале 19-го столетия. Во времена наполеоновских войн они начали набивать землей плетенные корзины и использовать их в качестве защитных стен вокруг артиллерийских батарей. Результат оказался более чем удачным и габионные конструкции вскоре были повсеместно приняты на вооружение. Несомненным преимуществом была легкость использования и простота изобретения. Легкие корзины перевозились пустыми в обозе, а для приведения их «в боевую готовность» достаточно было подручного материала. Новая методика фортификации успешно использовалась российской армией в Крымскую войну, так же как противоборствующими сторонами в других военных конфликтах 19-го – начала 20-го столетия.

²Впервые для организации пассивной обороны различных объектов в реальных боевых условиях габионные конструкции использовались во время войны в Персидском заливе зимой 1991 года. Они сразу же показали свою востребованность и перспективность для современной армии. Они обеспечивают более надежную защиту (спокойно выдерживают выстрел ручного противотанкового гранатомета) и значительно сокращают время сооружения укреплений. Возможность быстрого и надежного соединения отдельных секций позволяет строить стены укреплений практически любой длины и высотой в несколько «этажей».

Сегодня габионные конструкции используется инженерными частями армий многих стран и спасли не одну жизнь при выполнении различных военных операций войсками НАТО или миротворческих миссий войсками ООН в Ираке, Афганистане, Боснии, Косово, Сомали, Судане и т.д.

Габионы Военные. 16 фев 2023 Военные габионы: история и современность

Если заглянуть в прошлое, окажется, что история габионов неразрывно связана с развитием военных технологий.

Защитные сооружения в форме емкостей, заполнявшихся грунтом или камнями, начали широко использоваться на полях сражений в конце XV – начале XVI столетий. Их внедрение было связано с изменениями в фортификации, которые потребовались в качестве равноценного ответа на появление новых видов артиллерийских орудий. Каменные стены крепостей и замков перестали быть надежной защитой, и им на подмогу пришли земляные, каменно-земляные и древесно-земляные конструкции, которые со временем переродились в знаменитую бастионную систему укреплений.
Полевая фортификация, призванная защищать войска, ведущие осаду, тоже кардинально менялась. Чтобы укрываться от огня крепостных орудий, осаждающие насыпали валы вокруг лагеря, рыли траншеи, на что требовалось много времени и сил. Поэтому появилась идея создавать своеобразные «наземные рвы» – ставить на боевых позициях сплетенные из прутьев бездонные корзины и насыпать в них землю. На Руси такие корзины с грунтом называли «турами» (от фр. tour — «башня»), а в Европе – «габионами» (от итал. gabbione – «большая клетка»). Новшество оказалось очень удобным: тур, выбитый ядром, просто заменяли на новый, сохраняя тем самым функциональность укрепления. Кроме того, саперы навострились задействовать туры как мобильные, передвигаемые укрытия: устанавливали корзину горизонтально, заполняли хворостом или шерстью и тащили впереди возводящейся траншеи при помощи крюков.

Габионы технология. История технологии

Габион — это лёгкая пространственная конструкция из сетки, наполненная сбитым грунтом или камнями. Казалось бы, на этом повествование можно закончить, но подобные сооружения столь разнообразны и специфичны, что их следует рассмотреть во всех подробностях.

Какие только материалы не применялись в качестве сетчатого ограждения габионов. Изначально это были сетки, плетёные из лозы, шпона, лиан, по сути — корзины из растительного сырья. Когда технологию впервые попытались осовременить в XX веке, сетку стали использовать металлическую с антикоррозионным покрытием. Нынче эта тенденция сохранилась, хотя военные инженеры всё чаще отдают предпочтение полимерным материалам — композитным прутья и армированной полиэтиленовой мешковине.

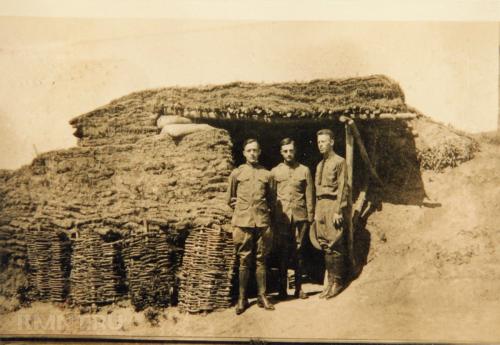

Бомбоубежище, построенное из габионов и дерна

Габионы предназначались для создания укрытий от пуль и осколков, поэтому заполнять их могли как грунтом, так и камнями. Засыпка вязким материалом способствовала более эффективному поглощению, но крупные булыжники были выгодны в ином аспекте: сетка в таких случаях могла иметь более крупную ячейку, а значит, была легче. Этот же подход используется и в современном строительстве: камни боле массивны и удобны в работе, к тому же обладают более ярко выраженными эстетическими качествами.

Хотя примитивный внешний вид габионов намекает на кустарное изготовление, эта технология подлежит строгой стандартизации по ГОСТ Р 52132–2003. Наиболее интересным положением этого нормативного документа можно назвать использование сетки по ГОСТ Р 51285–99, имеющей шестиугольную ячейку. Также примечательна классификация по форме габиона. В нашем обзоре мы рассмотрим коробчатые сооружения, именно они наиболее часто применяются в гражданском строительстве.

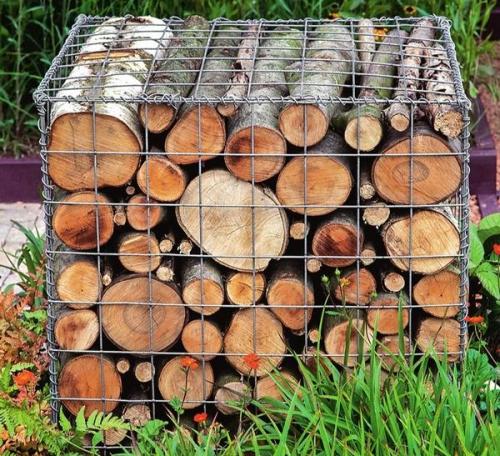

Габионы своими руками: 2 мастер-класса

Одно из модных веяний последнего времени – делать в саду(это решетчатые короба, заполненные камнями). Решетчатые корзины бывают самых разных размеров и форм, а заполнять их проще простого, при этом наполнение может быть самым разным. Габион из глиняных горшков Придется, конечно, попотеть, но допустить какую-либо фатальную ошибку попросту невозможно, потому что в этом деле нет ничего сложного. Сами короба тоже легко собирать. К тому же приучастка на склоне габионами можно обойтись без дренажа, в отличие от. Ведь вода, стекающая со склона, свободно просачивается сквозь короба с камнями.Однако для устойчивости габионам нужен фундамент из уплотненного щебня глубиной около 80 см (на глубину промерзания грунта зимой, именно на этот показатель в вашем регионе надо опираться, чтобы определить толщину фундамента).При сооружении многорядных, как и в случае со стенками сухой кладки, каждый выше расположенный ряд габионов надо устанавливать с небольшим сдвигом , так сказать ступеньками. Высокие габионы, которые не выполняют роль подпорных стенок, надо обязательно устанавливать на бетонный фундамент толщиной 80 см.На фото ниже подпорные стенки высокой грядки сделаны из габионов. Чтобы продольные стенки коробов не разгибались, перемычками соедините продольные боковины каждого габиона.

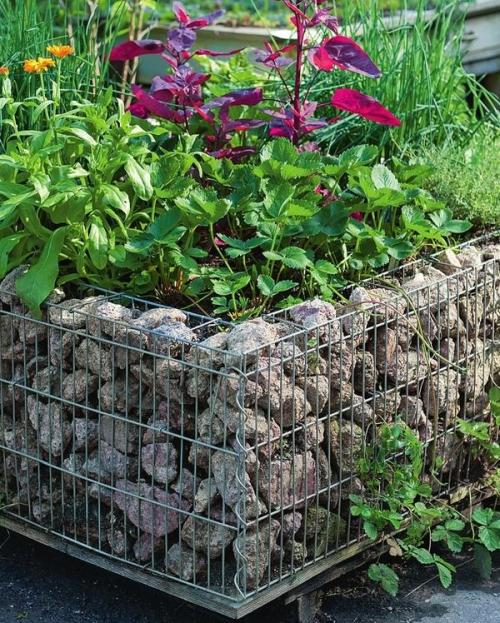

Подпорные стенки высокой грядки сделаны из габионов. Что касается наполнения габионов , тут вы сами выбираете материал. Если не хотите использовать для этого, замените их,из цветного стекла,или любым другим материалом на свой вкус. Дерево придает габионам уютный вид. Но для долговечности пропитайте его специальными средствами. Дерево удачно контрастирует с оцинкованным коробом. Если на невысокий габион положить доски, оставшиеся после сооруженияили, получится удобная(оптимальной считается высота 45 см).

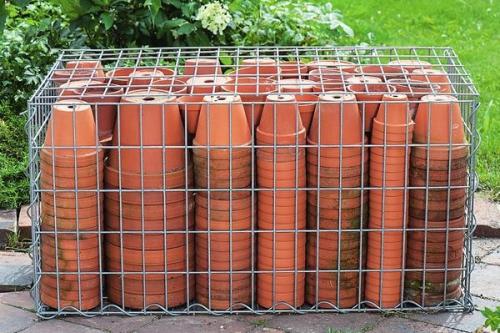

Мастер-класс 1: Собираем габион из горшков

Из такого габиона получается отличная скамья.
Из такого габиона получается отличная скамья.

Вам понадобится

• Разобранный решетчатый короб из оцинкованной стали

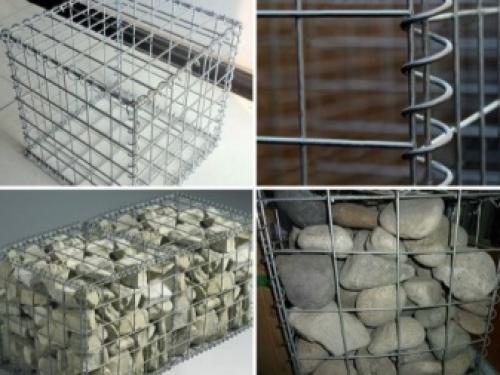

• Металлические спирали для скрепления стенок габиона (как правило, входят в сделанные на заказ и готовые комплекты);
• Одинаковые глиняные горшки.

порядок работы

       1. стенки короба разложите на земле. спиралями соедините боковые стороны с дном (сначала продольные стороны, затем торцевые). инструменты вам не понадобятся – спираль свободно закручивается.
Стенки короба разложите на земле.
       2. Теперь соедините между собой боковины короба. Для удобства их можно временно прихватить проволокой, чтобы стенки ровно прилегали друг к другу.
Соедините между собой боковины короба.
       3. Аккуратно поставьте штабелями в короб глиняные горшки (см. верхнее фото в статье). После этого прикрепите спиралями верхнюю часть короба.

       4. Положите подушки и проверьте, удобно ли сидеть.

Совет: сам габион желательно делать на заказ или покупать готовый комплект в разобранном виде, поскольку далеко не всякая металлическая решетка годится для габиона. Сетка для него должна быть очень прочной . Чтобы прямоугольный короб с продольных сторон не прогибался под вашим весом, боковины надо дополнительно соединить перемычками (распорками с крючками на концах) или диафрагмой. Это особенно важно сделать в том случае, если вы заполняете габион сыпучим материалом.


Мастер-класс 2: габион-альпинарий

Короб-куб можно засадить растениями.
Габион-альпинарий
       1. Когда габион будет наполнен камнями, поищите места, где бы вы хотели посадить растения. Туда насыпьте землю, смешанную с мелким гравием.
Когда габион будет наполнен камнями, поищите места, где бы вы хотели посадить растения. Туда насыпьте землю, смешанную с мелким гравием
       2. Растения, например очиток едкий , аккуратно проденьте сквозь решетку и посадите. При необходимости подсыпьте еще немного земли.
Растения, например очиток едкий, аккуратно проденьте сквозь решетку и посадите
       3. Слой красного гравия, к примеру из красного гранита, подчеркнет красоту таких растений для альпинария, как голубоглазка (Sisyrinchium) и тимьян (Thуmus).
Выбрать подходящие для этой задачи растения вы можете на нашем маркете, где представлены товары от разных интернет-магазинов. Посмотреть подборку растений для альпинария .
Особенно красиво смотрятся камни для декора.
не ставьте габион-альпинарий на деревянную террасу – ее может испортить стекающая вода.

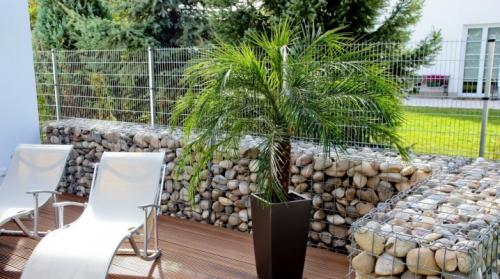

Габионы в ландшафтном дизайне. Использование габионов в ландшафтном дизайне

В этой статье речь пойдет о габионах – весьма необычных приспособлениях для создания разного рода архитектурных сооружений, которые в последнее время пользуются все большей популярностью у владельцев дачных и приусадебных участков. Мы расскажем, как используют габионы в ландшафтном дизайне, познакомим с их видами и особенностями, а также дадим советы по самостоятельному монтажу таких конструкций.

Что это такое?

Прежде всего давайте немного остановимся на истории габионов. Само слово в переводе с итальянского означает «большая клетка» и является далеко не новым. Известно, что великий итальянский архитектор, художник и изобретатель Леонардо да Винчи спроектировал конструкцию для укрепления основания церкви в Милане. Конструкция эта явилась прообразом современных габионов. Позднее идею набивать плетеные сетчатые корзины камнями, землей и ветками деревьев взяли на вооружение военные для строительства фортификационных укреплений. Такие корзины использовались во время наполеоновских войн и в Крымском сражении: эти заграждения спасали солдат от пуль и снарядов.

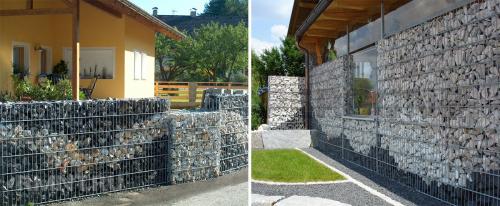

В настоящее время габионы нашли широкое применение в ландшафтном дизайне. Наполненные камнями, цветным стеклом, обломками керамических изделий и деревянными спилами сетчатые контейнеры являются выразительным средством для создания больших и малых архитектурных форм.

Особенности

Габионы пользуются большой популярностью у любителей садовой архитектуры в первую очередь благодаря ряду привлекательных свойств.

1. Это достаточно бюджетный способ облагораживания природного ландшафта по сравнению со многими другими вариантами. При строительстве и обустройстве территорий не нужно привлекать дорогостоящую технику.
2. Используемый материал каркаса обладает высокой пластичностью, такие конструкции способны вписаться в любой ландшафт, повторяя его очертания.
3. Габионы отличаются высокой прочностью, поскольку изготавливаются из металлической оцинкованной проволоки двойного кручения, а для более серьезных задач, например, по укреплению береговой линии, габионы производят из сварных сеток. С течением времени прочность изделий лишь усиливается за счет проседания в грунт и разрастания корней декоративных растений, высаженных в промежутках между наполнителем.
4. При монтаже габионов не нужно устраивать дренаж – каменная россыпь сама по себе является дренажной системой, отлично поглощая воду и при этом не разрушаясь.
5. Такие архитектурные формы не требуют ухода и реставрации – разумеется, если все работы по их монтажу были выполнены с соблюдением строительных норм.
6. Благодаря особой прочности конструкции такие строения служат в течение очень длительного времени.
7. Габионы производят впечатление монолита, при этом отлично пропускают воздух.
8. Эти декоративные конструкции изготавливаются из природных материалов, поэтому являются экологичными, что в настоящее время пользуется повышенным спросом у людей, серьезно относящихся к ведению здорового образа жизни.
9. Габионы обладают эстетичным внешним видом, придавая пейзажу неповторимость и живописность. С их помощью можно создавать настоящие шедевры садовой архитектуры; они усиливают ощущение ухоженности участка. Обладая объемом и текстурой, отлично выглядят на фоне гладких поверхностей, таких как ровно подстриженный газон, посыпанная галькой или заасфальтированная дорожка.
