Какая должна быть высота крыши двухскатной. Ориентир №2: Наличие чердака

Какая должна быть высота крыши двухскатной. Ориентир №2: Наличие чердака

В семействе двускатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме , предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу . Возводят их по обычной двускатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению, на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей , небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Высота крыши конверт. Как рассчитать крышу конверт?

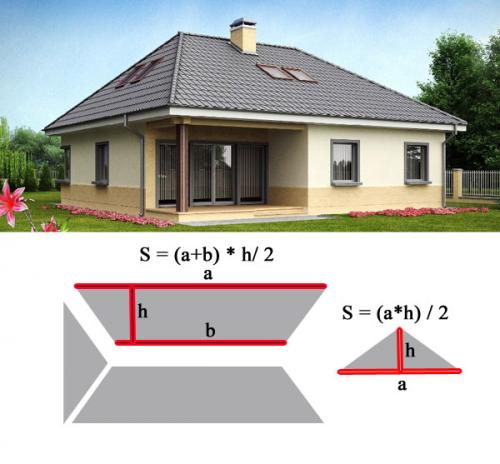

Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь крыши. Обязательно прочтите эту статью , вам сразу станет всё понятно.

1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.

Обратите внимание

Фактическое количество определяется исходя из полезной площади единицы данного покрытия, указанной производителем.

Например, расчет металлочерепицы для крыши-конверта:

• Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
• Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок ;

обратите внимание

аналогично вычисляем нужное количество коньковых элементов: суммируем длины всех хребтов вальм и конька вальмовой крыши, вычитаем из длины элемента 10 см, делим сумму на полученную цифру.

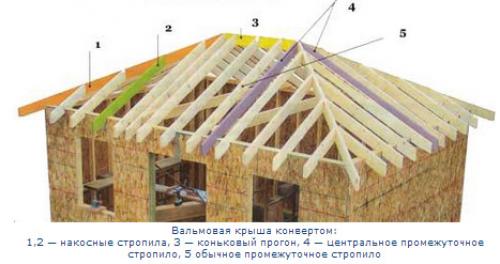

Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

• Мауэрлатный брус ;
• Накосные (угловые) стропила;
• Рядовые стропила;
• Короткие стропильные ноги;
• Балки перекрытия;
• Стойки;
• У вальмовых крыш – конек;
• Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.

Высота конька двухскатной крыши. Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

• Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
• Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
• Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м², для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60^о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м². По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Высота крыши дома 10 н. На что влияет высота конька

Любой человек, незнакомый с особенностями планировки и расчета двухскатной крыши, интуитивно может догадываться, что высота конька не может выбираться. Это действительно так. От высоты, на которой находится линия стыковки двух скатов, зависят два основных фактора, определяющих жизнеспособность и цену стропильного каркаса крыши:

• Длина стропил. Чем выше поднят конек, тем длиннее стропильные балки;
• С увеличением высоты конька возрастает стоимость балок, доски распорок и подкосов;
• Чем выше конек, тем больше расход кровельного покрытия, пленочной паро и гидроизоляции, утеплителя, подкладочного материала;
• Возрастает парусность постройки, если высота конька превысит определенное расчетом предельное значение, возможна ситуация, когда коробка здания не в состоянии удержать крышу.

В расчетах параметров крыши фактор влияния атмосферных явлений принимается, как один из наиболее важных. От высоты конька зависит не менее важная характеристика — угол наклона скатов крыши, чем выше конек, тем больше уклон.

К сведению! Порыв ветра средней интенсивности создает динамическое давление по нормали к поверхности кровельного пирога, достигающее 20 кг на квадратный метр.

Увеличение угла наклона на 5о будет означать, что высота конька и длина ската крыши увеличатся почти на 10%, соответственно, для 10о увеличение составит почти 30%. Казалось бы, улучшился сход дождевой воды и увеличился объем теплоизолирующего подкрышного пространства. Но одновременно возросла на 30% сила давления ветра. Расчет показывает, что давление скоростного потока воздуха на плоскость обычной двухскатной крыши размером 8х8 м составляет более 1200 кг, что само по себе немало, учитывая прочность стропильных балок. В этих условиях дополнительные 400 кг могут оказаться фатальными для мауэрлата крыши.

Строители не любят высоких коньков. Обычно это означает, что стропильные балки придется закупать по завышенной цене. Получается, чем больше высота конька, тем дороже обходится материал для двухскатной крыши. Для бруса, длиной более 6 м, цена за метр растет почти в арифметической прогрессии. Кроме того, стропильные балки приходится сращивать, а из-за изменения пропорций они становятся чрезмерно гибкими. Чтобы предотвратить слишком большой прогиб, нужно выполнить контрольный расчет деформации каждой балки и обязательно использовать подкосы.

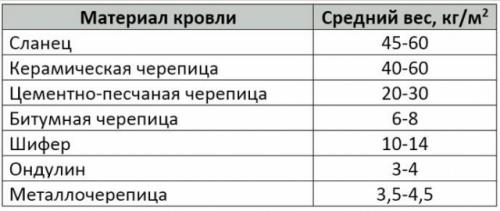

Высоту конька нельзя увеличивать произвольно еще и по соображения устойчивости кровельного покрытия. Перед тем как рассчитать высоту конька двухскатной крыши, необходимо определиться с видом кровельного покрытия. Большинство производителей выдают рекомендации об оптимальном угле наклона двухскатной крыши для конкретного вида кровельного материала. Например, гибкую черепицу нельзя укладывать на скат крыши с уклоном менее 16о и более 40о, а ондулин и металлочерепица не используются на скатах c углом наклона 60-65о.

Источник: https://dachadesign.info/stati/raschet-vysoty-konka-dvuskatnoy-kryshi-raschet-dvuhskatnoy-kryshi

Высота конька дома 6 н. Оптимальная высота конька двухскатной крыши

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.

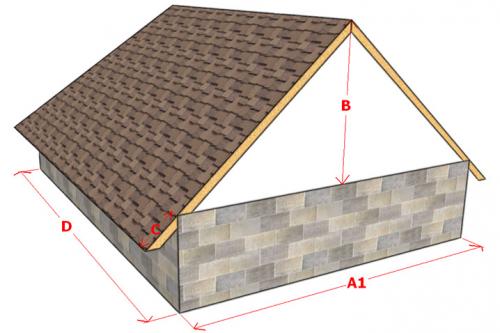

Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.

При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м . Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.

Угол наклона в 45^опри высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.

Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60^осоответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.

Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.

Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

Соотношение высоты крыши и дома. Этап №2: какой высоты должна быть крыша относительно дома

На первом этапе расчетов мы получили допустимые значения уклона и, соответственно, высоты крыши. Например, если ширина дома 10 м, а угол наклона скатов должен быть равен 25-45°, высота кровли должна быть в диапазоне от 2,33 м до 5 м. Что делать дальше? Рекомендуем воспользоваться правилом золотого сечения.

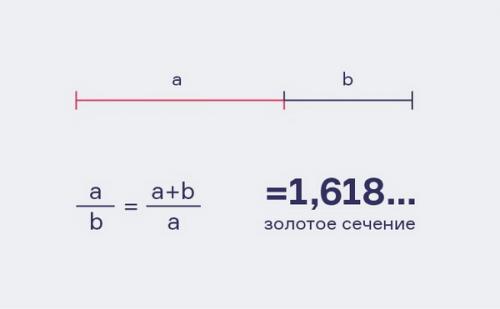

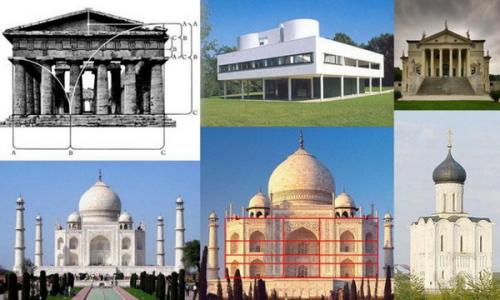

Золотое сечение — это официально самая красивая пропорция в мире, которая равна 62/38 или, если точнее, 1,618. Эта пропорция повсеместно встречается в природе, ее использовали знаменитые художники и, что важнее в нашем случае, архитекторы для создания своих шедевров.

Как использовать принцип золотого сечения в частном строительстве? Все просто: соотношение высоты крыши к высоте дома должно быть равно 38% и 62% соответственно. В этом случае кровля будет смотреться пропорционально, а не нависать над домом. Идеально точно выдержать такие пропорции крыши по отношению к дому, но допустимы и небольшие расхождения.

Приведем пример. Допустим, у нас есть здание, высота этажа у которого равна 3 м. Еще примерно 0,5 м приходится на цоколь. Какая высота крыши по отношению к дому должна быть в этом случае? Сложив высоту цоколя и этажа, получаем 3,5 м — это 62%. Следовательно, 38% — это примерно 2,15 м. Для удобства расчетов высоту дома можно просто разделить на 1,618.

Из этого примера видно, что чем выше дом, тем выше должна быть кровля. Так, если высота крыши одноэтажного дома по принципу золотого сечения редко превышает 3 м, то для двухэтажного здания она уже обычно более 4 м, а для трехэтажного приближается к 6 м. То есть на многоэтажных домах хорошо смотрятся крутые кровли, а на одноэтажных — относительно пологие.

Дом 10 на 14 высота крыши. Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

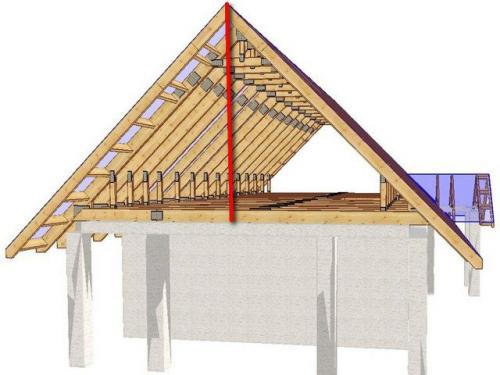

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

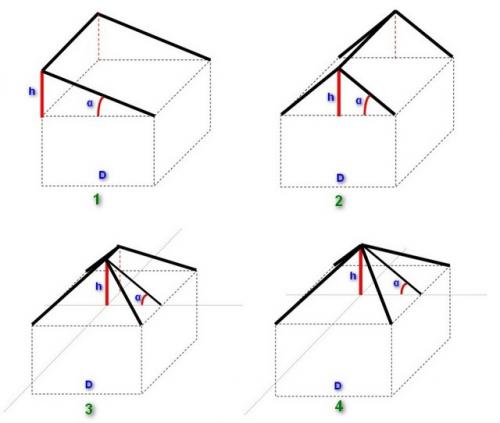

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к– для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.
