Расчет оптимального угла наклона двухскатных крыш. Ветер, ветер, ты могуч…

Расчет оптимального угла наклона двухскатных крыш. Ветер, ветер, ты могуч…

Нормативное ветровое давление, которое рассчитывают по тому же своду правил, что и снеговую нагрузку, от наклона ската крыши не зависит. От ее вида, формы, высоты и других параметров — да. Но не от уклона. Поэтому здесь — не об этом расчетном значении, а о том, как давление ветра в принципе влияет на кровлю.

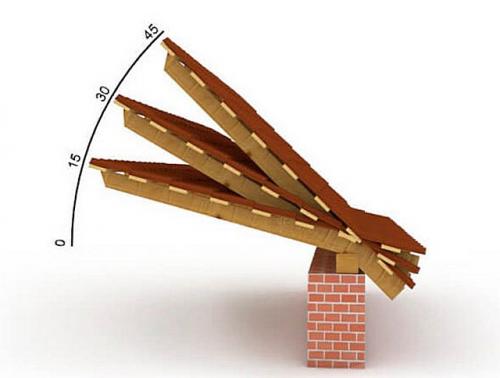

Если упростить, то чем больше площадь ската и чем ближе к вертикальному его положение, тем больше парусность. То есть на рекламные щиты ветер «давит» с максимально возможной силой, на крыши с крутыми скатами — слабее, но все равно очень существенно. Поэтому в местах с высокой ветровой нагрузкой рекомендуют делать пологие кровли. Так, если уклон крыши 10 градусов, она защищена от «опрокидывания» даже очень сильным ветром. Но, к сожалению, не от срыва.

Если на кровлю с крутыми скатами ветер давит, стремясь опрокинуть ее, то пологую пытается поднять. А когда угол склона крыши небольшой, воздушные массы, обтекающие скаты, создают подъемную силу. И если эта сила станет слишком большой, крышу унесет.

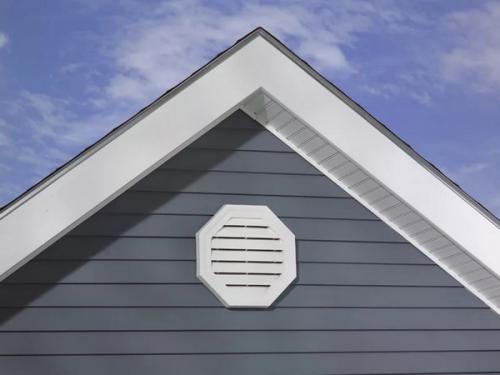

Частично компенсировать этот эффект помогают слуховые окна. Только не люкарны или «кукушки», а небольшие вентиляционные окошки в верхней части фронтона или ската, закрытые решетками-жалюзи. В отличие от обычных окон, слуховые всегда открыты и выравнивают давление снаружи и внутри кровли.

Чтобы избежать избыточного ветрового давления и подъемной силы, в регионах с нормальной ветровой нагрузкой оптимален средний наклон крыши — 30-45°.

Угол наклона двухскатной крыши калькулятор. Калькулятор расчета угла наклона двускатной крыши

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков. Их стропильная система обычно не отличается высокой сложностью  как в расчётах,  так и в практической реализации. Но сама по себе двускатная крыша становится весьма надежной, практичной, привлекательной внешне, а кроме того – при должном планировании позволяет полезно использовать чердачное помещение, вплоть до оборудования там полноценной жилой комнаты.

Калькулятор расчета угла наклона двускатной крыши

Одним из ключевых параметров при расчетах самих стропильных систем и кровельных покрытий, в том числе — нагрузок, которые будут на них выпадать в ходе эксплуатации, является угол уклона скатов. Его расчет , в принципе, несложен, но заученные еще в школе формулы имеют свойство постепенно подзабываться. Чтобы упростить себе задачу – используйте калькулятор расчета угла наклона двускатной крыши, предлагаемый в этой публикации. Несколько необходимых пояснений будет приведено ниже.

Калькулятор расчета угла наклона двускатной крыши

Пояснения по пользованию калькулятором

 Если рассуждать более корректно, то это, скорее, калькулятор, наглядно демонстрирующий зависимость высоты конька двускатной стропильной системы от угла крутизны ее скатов. Но такой подход при планировании, возможно, даже и лучше, так как позволяет, варьируя значения угла крутизны, найти оптимальное соотношение, при одном неизменном параметре – размерах самого здания.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

В основу расчёта положена тригонометрическая формула зависимости длин сторон и величин углов прямоугольного треугольника. В данном случае «константой» является горизонтальная проекция ската d , то есть расстояние от точки пересечения стропильной ноги с мауэрлатом до точки проекции конька на плоскость мауэрлата.

Цены на крепления для стропил

крепления для стропил

Величины, участвующие в проведении расчетов.

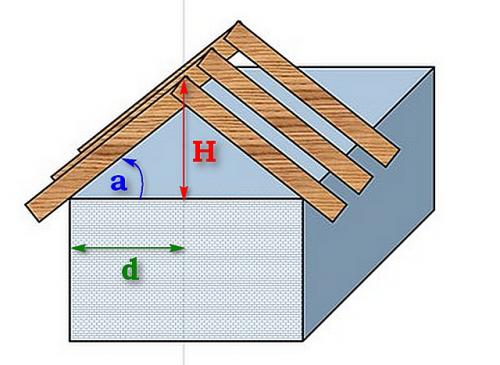

Высота Н – расстояние по вертикали от плоскости мауэрлата до линии конька. И противолежащий этой высоте угол а – это как раз и есть нужная нам крутизна ската крыши.

С помощью калькулятора можно решить, так сказать, прямую и обратную задачи:

1. Требуется, чтобы скат имел строго оговоренный угол крутизны а . Расчет покажет, какой при этом получится высота конька Н .
2. Необходимо смонтировать крышу с намеченной высотой конька Н . Требуется определить, какой при этом получится уклон ската а . В этом случае ничего не стоит простым перебором значений в поле ввода угла крутизны быстро найти, при каком а будет получен требуемый результат Н (или наиболее близкий к нему). Это займет буквально несколько секунд.

Еще один нюанс. Двускатная крыша не всегда проектируется симметричной, то есть может быть с разными значениями угла крутизны и длины противоположных скатов. Ничего сложного – просто придется провести поочередно расчет для каждой стороны в отдельности.

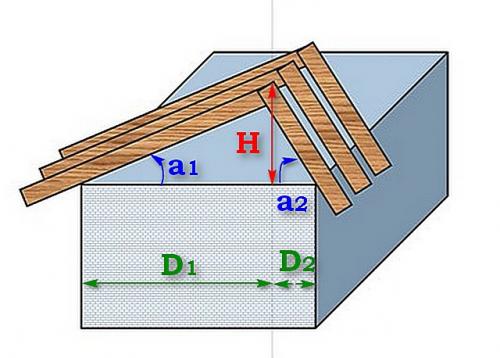

Схема, показывающая особенности расчетов для несимметричной двускатной крыши

Естественно, при последовательных расчетах в данном случае исходят из того, что высота конька для обеих сторон должна быть одинаковой. В остальном – все так же, как было пояснено выше.

К ак самостоятельно рассчитать и смонтировать двускатную стропильную систему?

Показанные выше расчет является «стартовым» — вслед за ним проводится еще ряд других, определяющих основные параметры всей стропильной системы. Со всеми подробностями от проектирования и до пошаговой инструкции по проведению монтажных работ – в специальной публикации нашего портала «Установка стропил двускатной крыши своими руками» .

Односкатная крыша угол наклона. Расчет и выбор угла наклона односкатной крыши

Расчет любой конструкции жилого дома начинается со сборки нагрузок. Что касается расчета односкатной крыши, здесь главную роль играет климатическая зона расположения дома. В строительной нормативной документации вся территория нашей страны разделена на несколько климатических зон. Каждой зоне присвоены показатели снеговой, ветровой нагрузки и атмосферных осадков в теплый период. Ветровые и снеговые нагрузки непосредственно влияют на наклон односкатной крыши. Например, если в регионе расположения будущего индивидуального жилого дома практически постоянно ветреная погода с достаточно большой силой перемещения воздушных потоков, то угол наклона односкатной крыши необходимо делать как можно меньше. Также на этапе проектирования дома необходимо руководствоваться розой ветров. Она показывает основное направление ветра на данной местности. Рекомендуется располагать дом таким образом, чтобы с подветренной стороны располагался нижний скат крыши.

В климатических зонах с большим количеством атмосферных осадков в теплое и холодное время года угол наклона односкатной крыши необходимо делать как можно больше, а также отдать предпочтение кровельным покрытиям с гладкой поверхностью. Это позволит быстро и беспрепятственно отводить осадки с кровли, минимизируя нагрузку на конструкцию крыши.

При расчете и выборе оптимального наклона односкатной крыши для вашего дома следует учитывать минимальный и максимальный угол ската. В действующих строительных нормах четко определены размеры минимального (10-12˚) и максимального (60 ˚) угла наклона односкатной крыши. Наиболее оптимальный угол наклона односкатных крыш с учетом ветровой и снеговой нагрузки находится в пределах 30-35˚.

Не знаете, как рассчитать угол наклона односкатной крыши? Наша компания поможет Вам в этом! Высококлассные проектировщики могут спроектировать Ваш будущий дом, а также произвести все необходимые расчеты, в том числе и расчет наклона односкатной крыши. Помните, что даже небольшая разница угла наклона может значительно изменить внешний облик всего дома. Для вас мы также сделаем визуализацию Вашего проекта, что позволит более наглядно увидеть разницу в выбранных архитектурных решениях.

Расчет двухскатной крыши. Расчет стропильной системы двухскатной крыши: онлайн калькулятор

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша– это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

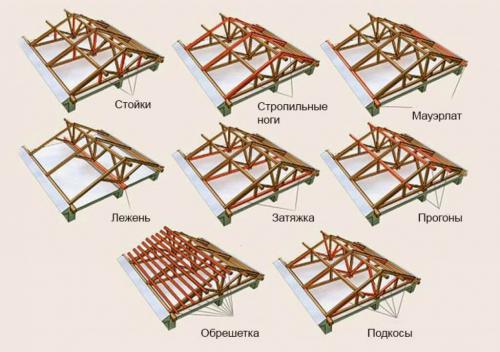

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат.Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху. Стропила.Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат. Конек.Это обозначения места схождения стропил в верхней части. Ригели.Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции. Стойки.Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены. Подкос.Элементы, располагающиеся под углом к стропилам для отвода нагрузки. Лежень.Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии. Схватка.Брусок, расположенный вертикально между опорами. Обрешетка.Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

2️⃣ Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Двускатная крыша с разными скатами расчет. Асимметричная двухскатная крыша с разными скатами

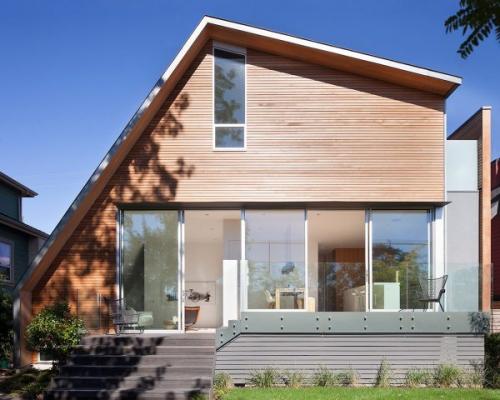

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

• Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
• При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

• масса кровельного материала;
• ветровые нагрузки, их преобладающее направление;
• климатические условия региона, в котором возведен дом.

Важно! Кровельное покрытие формирует постоянные силовые воздействия на элементы каркасной конструкции. Поэтому при заготовке расходного пиломатериала для создания каркаса необходимо учитывать, что керамическая черепица значительно тяжелее мягких кровельных материалов.

Все эти нюансы одновременно создают общие требования к системе стропил:

• какой материал лучше использовать для строительства каркаса;
• количество, толщина, шаг стропильных ног.

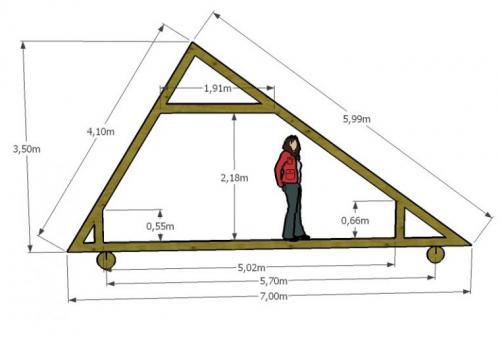

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

1. Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
2. Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
3. Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
4. Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Источник: https://dekor-i-interer.ru-land.com/stati/dvuhskatnaya-krysha-s-raznymi-skatami-asimmetrichnaya-vidy-konstrukcii

Оптимальный угол наклона двухскатной крыши из металлочерепицы. Как определить уклон кровли: по геометрическим размерам или в градусах

Для расчета наклона крыши из металлочерепицы по ее размерам, например, для двухскатной крыши с одинаковыми скатами пользуются следующим соотношением:

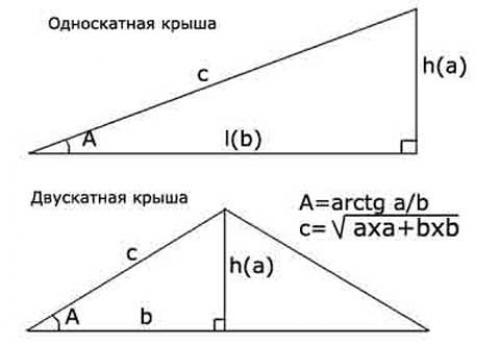

i = H / (1/2L), где i– это искомый уклон, H – расстояние от перекрытия до конька, то есть высота стропильной конструкции стропил, L — размер дома по ширине. Также принято выражать уклон кровли в процентах . Для этого полученное по формуле значение умножают еще на 100.

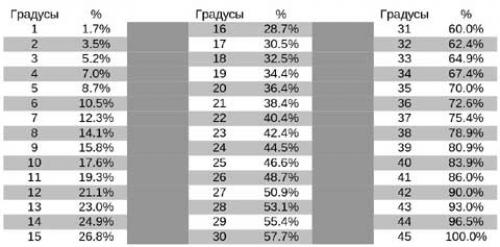

Не менее часто при расчетах может понадобиться значение уклона в градусах. Он выражается простейшей тригонометрической функцией arctg. Особой нужды в переводе единиц нет, так есть соответствующие готовые таблицы.

Такой расчет можно проводить и для двух-, и для односкатной крыши с той лишь разницей, что во втором случае, в отличие от двухскатной с симметричными скатами, в расчет берут полную длину пролета. Если крыша с неравнозначными скатами, используют значение расстояния до точки проекции конька на перекрытие, при это угол наклона определяют в отдельности для каждого ската.

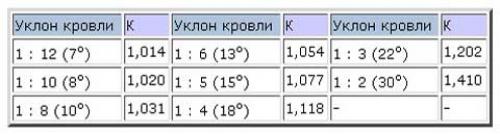

Для кровель со сложными конструктивными узлами и большим количеством перепадов, которые мешают выполнить замеры точно,  применяют поправочный коэффициент уклона кровли касательно ее проекции по горизонтали.

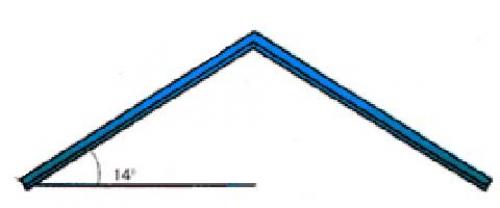

Минимальный уклон кровли из металлочерепицы (СНиП) определен равным 12° (длина ската 6 м). Нужно отметить, что использовать такую величину угла можно исключительно в идеальных условиях, иначе говоря, без снега и дождя. Такой наклон обеспечивает минимальные ветровые нагрузки, однако при этом нагрузка снежного покрова будет максимальной, поскольку маленький наклон не позволит выпавшему снегу скатываться вниз под собственным весом.

Рекомендуемый уклон кровли со стороны производителей данного кровельного материала чуть больше – от 14°. Впрочем, и в этом вопросе есть исключения. Например, есть несколько моделей компании Ruukki (Финляндия), которые допущены к использованию для покрытия крыш в 11°. Поэтому необходимо ознакомляться со спецификацией на используемые материалы.

Угол наклона крыши, калькулятор. Расчет покрытия для кровли

Удобный в использовании калькулятор кровли предназначен для определения конкретного количества материала, необходимого для устройства кровли, в том числе доборных и комплектующих элементов. Если при выборе материала возникли затруднения – закажите обратный звонок, наш менеджер перезвонит и ответит на ваши вопросы, предоставив подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты и доставки. По вашему желанию может быть составлена точная смета расходов на устройство кровли.

Для расчета кровли нужно выполнить ряд замеров, результаты которых необходимо будет внести в соответствующие поля калькулятора. Использовать для этого планы здания и отдельные чертежи надо с пониманием того, что некоторые указанные на них размеры могут отличаться от фактических. Кроме того, замеры следует производить, учитывая следующие факторы:

• угол наклона и геометрию крыши, которая может быть односкатной, двускатной, шатровой, мансардной, вальмовой;

• необходимость устройства на крыше люков и других элементов, оставляемых без кровельного покрытия;

• будет ли в составе конструкции кровли теплоизоляция и какой утеплитель выбран.

Работа с калькулятором начинается с выбора типа кровли и материала, который будет использован в качестве кровельного покрытия – металлочерепица , профнастил или фальцевая кровля . Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой. Следующим шагом необходимо внести результаты ваших замеров в соответствующие поля и выбрать – делать расчёт с утеплителем, софитами или без.

Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами , крепежами. Программа калькулятора позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме можно подобрать оптимальный вариант для вашего дома.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента, уделяя особое внимание размерам скатов. Однако максимально точный расчет поможет выполнить только высококвалифицированный специалист.
