Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

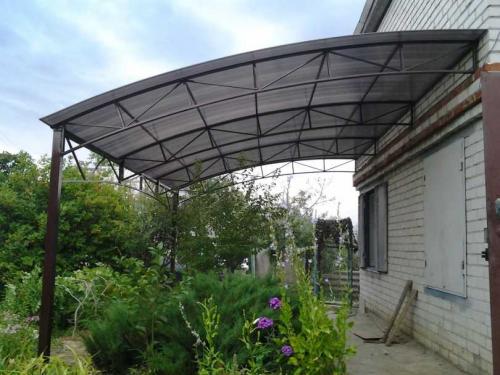

Навес арочного типа из профильной трубы выглядит очень красиво

Общие сведения о профильной трубе

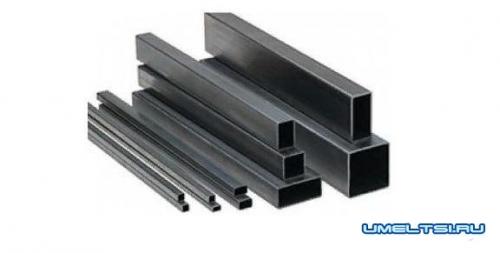

Профильная труба может быть выполнена с прямоугольным, овальным, или квадратным сечением. Как правило, материалом ее производства служит углеродистая или низколегированная сталь. Реже для этих целей используют нержавеющую сталь.
Поскольку у профильных труб имеются ребра жесткости, то они, как и созданные из них изделия, отличается повышенной прочностью. Устойчивость такого металлического каркаса к механическим нагрузкам значительно выше, чем каркаса, изготовленного из стандартных круглых труб.
Профильные трубы удобно хранить и перевозить. Трубы с сечением параллелепипеда занимают меньше места при складировании и лежат надежнее, чем трубы в виде цилиндра.

О материале и его достоинствах

• Прочностные характеристики сохраняют высокий уровень, за счёт сохранения правильных с точки зрения геометрии форм. Роль естественных рёбер жёсткости играют ровные стенки, находящиеся на противоположных сторонах. Так сооружаются все навесы из профильной трубы своими руками, фото которых есть на нашем сайте.
• Профильная конструкция легко может быть как прямой, так и криволинейной.
• Технология производства профилированных труб гораздо доступнее по сравнению с цельнокатанными аналогами. Потому его себестоимость значительно ниже, чем у других его разновидностей.
• Каркас сохраняет высокую устойчивость, но имеет относительно небольшой вес. Это связано с тем, что формы собираются на основе пустотелого материала.
• Можно без проблем воспользоваться аппаратом для сварки и болтами, чтобы соединять друг с другом формы одновременно с перпендикулярным и параллельным расположением.
• Каркас относится к стационарной, либо разборной группе.
• 2 миллиметров не превышает толщина стенок у изделий, которые используются для монтажа. Благодаря чему кровельный материал крепится на самой конструкции, с минимальным количеством инструментов.

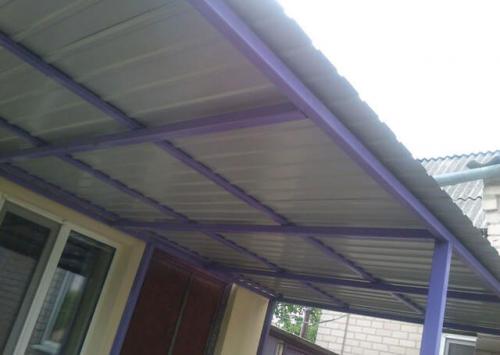

Односкатный навес своими руками. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

Источник: https://dachadesign.info/stati/kak-sdelat-naves-dlya-mashiny-svoimi-rukami-deshevo-dobavlenie-stati-v-novuyu-podborku

Простой навес своими руками. Навес своими руками — пошаговый мастер-класс, как построить простой и надежный навес (видео и 125 фото)

Возле помещений или над дверными проходами часто устанавливают не утепленное строение, которое называется навес. Это самостоятельный объект, который используется в разных сферах: для защиты авто от атмосферных осадков, летнего отдыха, хранения стройматериалов и т.д.

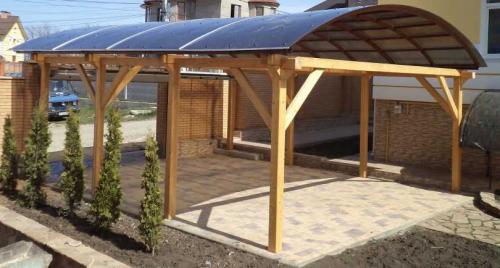

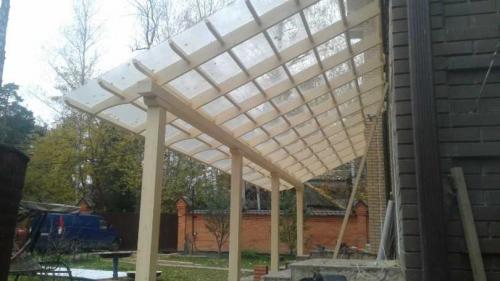

Фото навеса, сделанного своими руками, показывает, что сооружения могут быть разных размеров, форматов, конфигураций.

Соорудить строение не представляет никакого труда, и сделать это может буквально каждый, кто умеет держать молоток в руках.

Выбираем материалы

Как сделать навес своими руками? Прежде чем приступить к работе, надо приобрести стройматериалы. Строить устройство можно из древесины, пластика, металлических конструкций, с использованием поликарбоната.

Функциональность сырья

Древесина удобна в использовании. Собирать каркас можно из бруса любой формы: круглого, квадратного, клееного. Для работы потребуются столярные инструменты.

Закрепить детали можно гвоздями или шурупами. Чтобы навес на даче, сделанный своими руками стоял долго, его надо покрыть лаком, краской или другими средствами защиты.

Для металлической конструкции используется любой материал: алюминий, железо, нержавейка. Иногда в таких сооружениях можно увидеть кованые изделия. Чтобы детали из железа не ржавели их надо покрывать защитными средствами или просто красить.

Из кирпича или природного камня делают опоры. Великолепно смотрятся столбы из натурального камня. Важно знать, что сооружения с использованием камня ставится на фундамент.

Крыша из поликарбоната сделает площадку под навесом светлой, используя материал светлых тонов или напротив, затенит, с помощью темных оттенков или другого покрытия.

Для навеса к дому своими руками используются материалы, подходящие к дизайну основного здания.

Создаем проект

После того, как вы определились с материалом, необходимо сделать эскиз стройки. Необходимо учесть место расположения, габариты и внешний вид сооружения.

Составлять проект надо с учетом особенностей конструкции и месторасположения:

• Сделать замеры возле дома, над дверью. В этих местах навес будет примыкать к зданию.

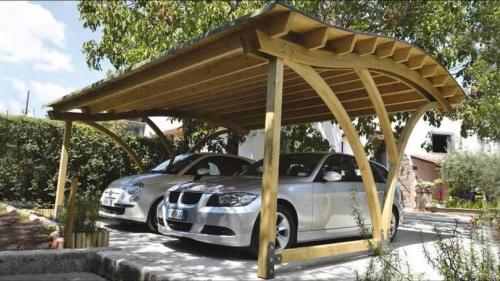

• Делая сооружение для автомобиля, надо учесть расположение опор, чтобы въезд/выезд был сводным.

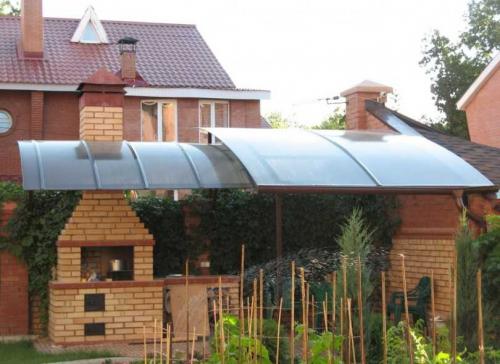

• Конструкция для зоны отдыха должна быть с учетом высоты мангала, барбекю, то есть придерживаться правил пожарной безопасности.
• Над бассейном используются материалы, выдерживающие повышенную влажность, с учетом размеров водоема.

Крыша также может быть разной конфигурации: прямой, с наклоном, одно- или двухскатной, сложной.

Для устойчивости устройства и удержания форм без деформирования, необходимо сделать расчет, в котором учесть скорость, направление ветра, количества снега.

Важно знать, что односкатная часть крыши должна ставиться с подветренной стороны. Чертежи навеса должны быть четкими, с учетом всех нюансов.

Подготовка

Сначала надо выбрать тип фундамента, который устанавливается с учетом рельефа местности.

Обратите внимание!

Чертежи навесов из металла. Навес металлический – из чего состоит, параметры и требования, где применяется и как выглядит

Определение

Металлическими навесами называют простые стационарные или мобильные строительные конструкции уличного типа, выполняющие роль защитного сооружения или декоративного элемента экстерьера. Основными конструктивными элементами данного вида строений является крыша, состоящая из каркаса и водонепроницаемого кровельного материала, и прочные опоры, которые в ряде случаев может заменять стена.

Фото металлического навеса

В общем понимании это укрытие от непогоды, ультрафиолета и других природных воздействий. Однако помимо защитной функции данные сооружения могут дополнять архитектурный проект здания с эстетической точки зрения.

Типы навесов

В зависимости от функционального назначения и задач, которые на них возложены, классифицируют несколько разновидностей навесов:

1. Самостоятельные - независимые строения, которые устанавливаются отдельно в любом удобном месте и не имеют с другими зданиями общих конструктивных элементов. Это могут быть хозяйственные постройки на участке, защитные сооружения для спецтехники, автомобильные парковки, крытые детские площадки.
2. Примыкающие (Приставные) - пристраиваются к зданию (например, к дому), а его стена частично заменяет опоры. Их отличительной особенностью является простота установки и демонтажа. К этому виду относятся террасы летних уличных кафе, беседки, открытые веранды, зоны отдыха у частного дома.
3. Встроенные - тип стационарно устанавливается при строительстве здания и является неотъемлемым элементом архитектурного проекта – балконные, мансардные, входные группы.

По мобильности

1. Сборно-разборные - портативные строения для временного использования, место установки которых можно часто менять, так как монтаж не предполагает больших временных и трудовых затрат. Они легко собираются, удобно складываются для хранения, транспортируются и переносятся. Это, в основном, шатры для отдыха на природе, торговые палатки, маркизы.
2. Статичные - капитальные сооружения, которые расположены стационарно и подразумевают долговременную эксплуатацию в установленном месте ввиду основательности конструкции и сложности демонтажа. Отличаются надежностью, практичностью, устойчивостью и долговечностью, однако их возведение требует обстоятельного подхода ввиду необходимости устройства фундамента.

По конструкции

1. Открытые навесы - состоят из кровли и вертикальных опорных элементов из металлической трубы или профиля.
2. Закрытые навесы - каркасные сооружения закрытого типа, у которых проемы между опорами закрыты по периметру различными видами листовых материалов, к ним относятся теплицы или остановочные павильоны.

Навес из металлопрофиля своими руками. Постройка навесов из металлопрофиля по чертежам

При самостоятельном проведении строительных работ ориентируются на схемы навесов из металлопрофиля.

Прежде всего, проводят подготовку к установке каркаса в месте, выбранном для его обустройства:

• площадку расчищают от растительности, мусора, ненужных предметов;
• далее ее выравнивают и выполняют разметку под будущую конструкцию.

Затем:

1. Начинают устанавливать столбы, которые станут опорами для постройки, для чего пользуются чертежом фермы для навеса . Их размещают по всему периметру каркаса, соблюдая расстояние, равное примерно одному метру. Под трубы требуемого сечения вырывают ямы, глубина которых напрямую зависит от типа почвы и уровня ее промерзания в морозы. Опоры помещают в шурфы и заливают бетоном. Их положение необходимо контролировать строительным уровнем.
2. Далее нужно смонтировать лаги обвязки. Для этого при помощи сварки их прикрепляют к опорным столбикам. При строительстве небольшого сооружения можно применить болтовые скрепления. Тогда монтаж осуществить будет легче, а кроме этого, уменьшится стоимость работ.
3. Потом приступают к монтажу несущей арки, конструкция которой способна дополнительно усилить прочность навеса и одновременно придать ему внешний привлекательный облик. Арок можно сделать не одну, а несколько. Опорой для них станут прогоны и стойки.
4. После того, как подготовлен основной каркас, приступают к сооружению обрешетки кровли – основы для монтажа профнастила. С этой целью задействуют профильные трубы, имеющие длину, которая превышает расстояние между последней и первой аркой на 20-30 сантиметров, то есть кровля должна в любом случае выступать за каркас. Благодаря этому внутреннее пространство, находящееся под навесом, будет более защищенным от осадков.
