Сегодня существует огромное количество типов навесов, но мы рассмотрим только основные.
Классификация навесов по типу размещения:

1. Отдельно стоящие от жилого здания навесы.

   Вариант отдельно стоящего навеса из металлопрофиля и дерева

   Такие навесы, как правило, служат в качестве навеса для автомобиля или беседки. В некоторых случаях их устанавливают на промежутке между входной дверью и воротами. Иногда они используются для хранения дров на зиму.

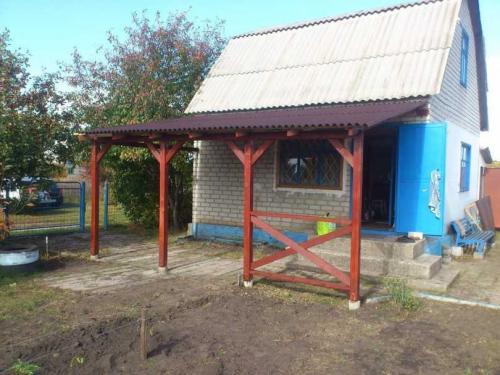

2. Пристроенный навес . Навес такого типа располагается впритык к стенке жилого здания. Его функции значительно расширяются, если он будет располагаться над входной дверью. Таким образом, он будет играть роль козырька и веранды одновременно.

Классификация навесов по типу конструкции:

1. Наклонный. Навес такого типа может быть односкатным или двускатным. Благодаря небольшому наклону обеспечивается стекание ливневых или талых вод.

   Схема устройства конструкции двускатного навеса

2. Прямой. Такие навесы считаются самыми простыми из всех типов. Это просто идеальный вариант для укрытия автомобиля от дождя и других осадков.
3. Сложный. Ярким примером этого типа является полуарка с крышей. Причём, название этого типа не означает, что его нельзя сделать своими руками.

Навесы для дачного участка могут изготавливаться из различных подручных материалов. На сегодняшний момент для создания крыши навеса чаще всего применяются такие материалы, как металлочерепица, шифер, поликарбонат, оргстекло или же просто достаточно плотная ткань. Для создания каркаса обычно используются металл и дерево.

Односкатный навес к дому. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

Пример чертежа навеса Источник prom.st

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

Источник: https://dachadesign.info/stati/derevyannyy-naves-k-domu-raznovidnosti-navesov

Односкатный навес своими руками. Конфигурации навесов

Односкатные навесы

Навес из металла и поликарбоната своими руками

Самый простой в выполнении. Бывают отдельностоящими, или пристроенными к дому. Крыша может быть с разным углом наклона, как совершенно ровная, так и 45. Оптимальный угол: 22-30. Чем меньше угол наклона, тем больше будет скапливаться снега, осенней листвы на поверхности.

Двускатные навесы

Навес из металла и поликарбоната своими руками

Крыша в виде треугольника, отчего их ещё называют «треугольными». Их себестоимость выше обычного арочного: во-первых, потому что нужно больше металла, во-вторых, требуются трубы для ферм сечением минимум 40х40х2 мм, для соответствия нагрузки.

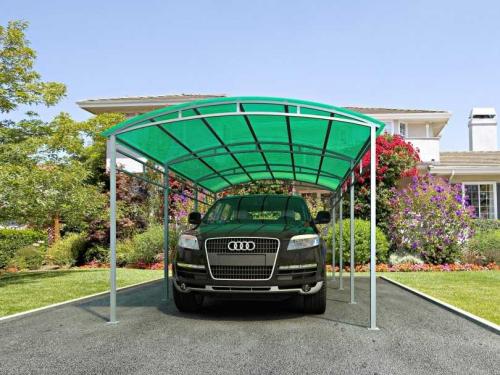

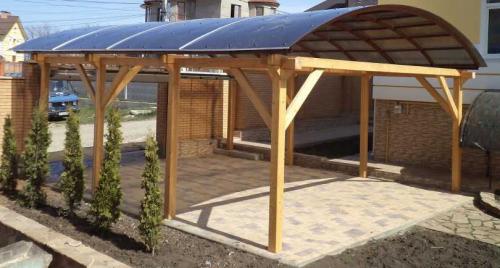

Арочные навесы

Навес из металла и поликарбоната своими руками

Такая форма обшивается только поликарбонатом. По тому, что кровля имеет изгиб, а поликарбонат легко гнётся и принимает нужную форму. С металлочерепицей или профнастилом такое не выйдет.

Это самый распространённый тип, получивший своё признание за эргономичность и практичность. Он красиво смотрится на любом участке, обладает устойчивостью к сильным порывам ветра, имеет высокую нагрузку, легко очищается от снега. Экономичнее и легче в производстве чем двускатные. В 80% случаев делаются отдельностоящими.

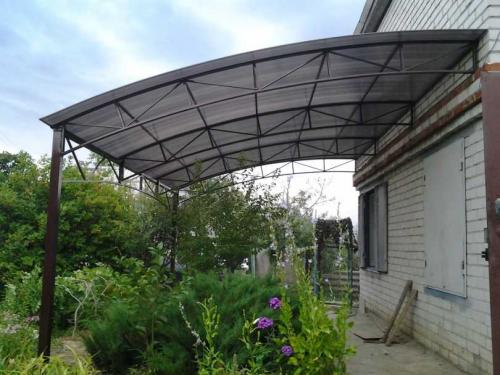

Полуарочные навесы

Навес из металла и поликарбоната своими руками

Имеет изгиб кровли, при этом одна сторона выше другой. Чаще бывают пристроенными, отдельностоящими практически не делаются. Есть своя сложность при производстве: так как опорные балки на разных уровнях, нужно точно просчитать радиус изгиба. Из-за чего увеличивается объём подготовительных работ.

Другие конфигурации, например каскадные, сложно сделать самостоятельно. Их производством занимаются профессиональные мастерские.

Самый простой навес. Навес своими руками — пошаговый мастер-класс, как построить простой и надежный навес (видео и 125 фото)

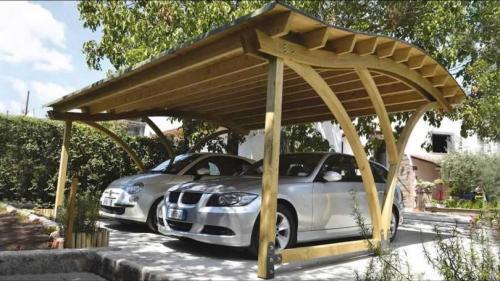

Возле помещений или над дверными проходами часто устанавливают не утепленное строение, которое называется навес. Это самостоятельный объект, который используется в разных сферах: для защиты авто от атмосферных осадков, летнего отдыха, хранения стройматериалов и т.д.

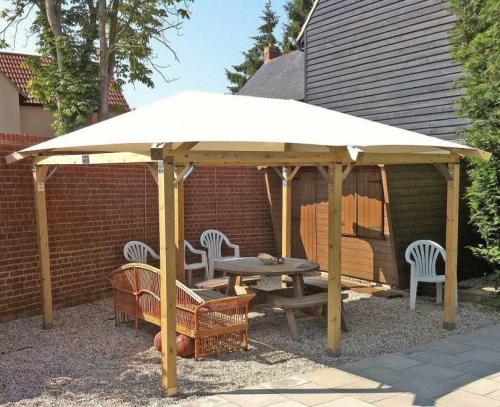

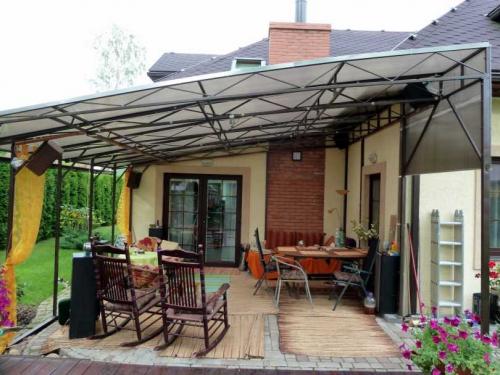

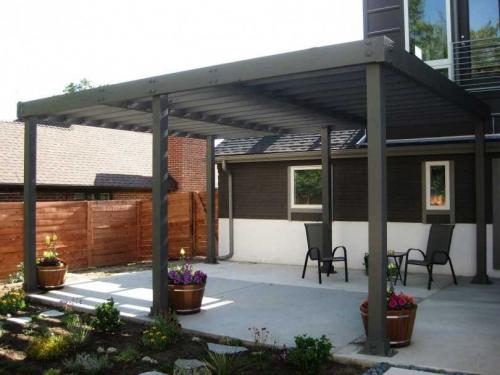

Фото навеса, сделанного своими руками, показывает, что сооружения могут быть разных размеров, форматов, конфигураций.

Соорудить строение не представляет никакого труда, и сделать это может буквально каждый, кто умеет держать молоток в руках.

Выбираем материалы

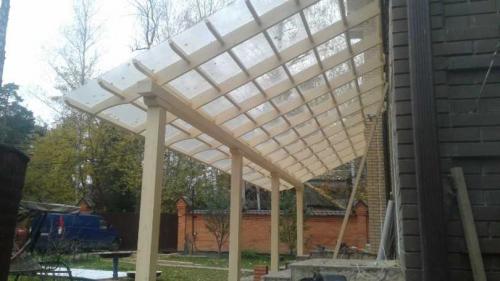

Как сделать навес своими руками? Прежде чем приступить к работе, надо приобрести стройматериалы. Строить устройство можно из древесины, пластика, металлических конструкций, с использованием поликарбоната.

Функциональность сырья

Древесина удобна в использовании. Собирать каркас можно из бруса любой формы: круглого, квадратного, клееного. Для работы потребуются столярные инструменты.

Закрепить детали можно гвоздями или шурупами. Чтобы навес на даче, сделанный своими руками стоял долго, его надо покрыть лаком, краской или другими средствами защиты.

Для металлической конструкции используется любой материал: алюминий, железо, нержавейка. Иногда в таких сооружениях можно увидеть кованые изделия. Чтобы детали из железа не ржавели их надо покрывать защитными средствами или просто красить.

Из кирпича или природного камня делают опоры. Великолепно смотрятся столбы из натурального камня. Важно знать, что сооружения с использованием камня ставится на фундамент.

Крыша из поликарбоната сделает площадку под навесом светлой, используя материал светлых тонов или напротив, затенит, с помощью темных оттенков или другого покрытия.

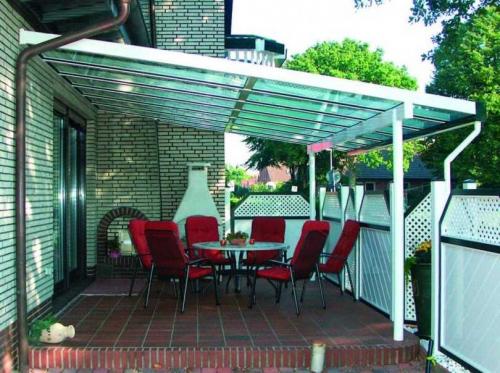

Для навеса к дому своими руками используются материалы, подходящие к дизайну основного здания.

Создаем проект

После того, как вы определились с материалом, необходимо сделать эскиз стройки. Необходимо учесть место расположения, габариты и внешний вид сооружения.

Составлять проект надо с учетом особенностей конструкции и месторасположения:

• Сделать замеры возле дома, над дверью. В этих местах навес будет примыкать к зданию.

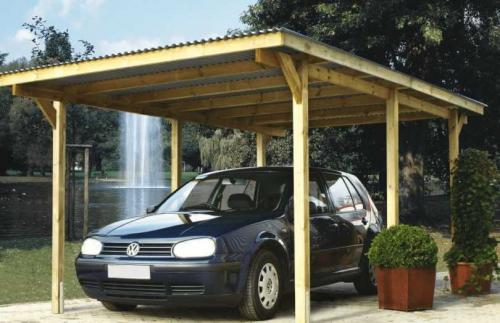

• Делая сооружение для автомобиля, надо учесть расположение опор, чтобы въезд/выезд был сводным.

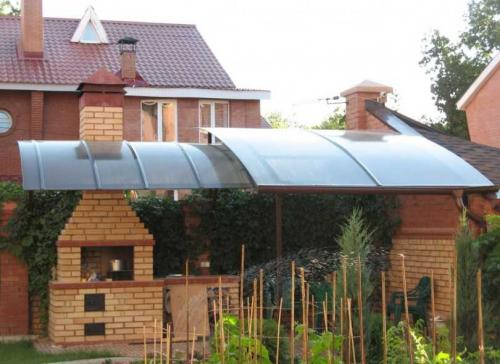

• Конструкция для зоны отдыха должна быть с учетом высоты мангала, барбекю, то есть придерживаться правил пожарной безопасности.
• Над бассейном используются материалы, выдерживающие повышенную влажность, с учетом размеров водоема.

Крыша также может быть разной конфигурации: прямой, с наклоном, одно- или двухскатной, сложной.

Для устойчивости устройства и удержания форм без деформирования, необходимо сделать расчет, в котором учесть скорость, направление ветра, количества снега.

Важно знать, что односкатная часть крыши должна ставиться с подветренной стороны. Чертежи навеса должны быть четкими, с учетом всех нюансов.

Подготовка

Сначала надо выбрать тип фундамента, который устанавливается с учетом рельефа местности.

Обратите внимание!

Навес из пленки своими руками. Как сделать тент для дачи своими руками?

Если он нужен вам для дачи, тогда вы можете остановиться на простом варианте.

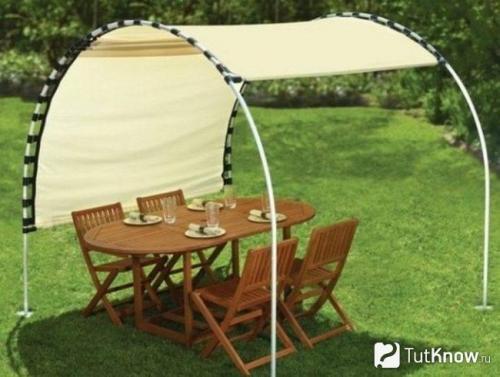

Для такого укрытия нужно очень мало материалов, это:

• две трубы из ПВХ;
• занавеска для ванной или влагонепроницаемый материал;
• нитка прочная;
• иголка.

Произведите разметку, определив ширину тента. Если вам не хватит ширины материала, тогда можно сначала сшить два полотна между собой. С первой и второй стороны загните ткань по два раза и отстрочите ее таким образом, чтобы в образовавшийся зазор с обеих сторон вставить по трубе ПВХ.Теперь нужно закрепить конструкцию. Для этого сделайте неширокие углубления по углам на земле, поставьте в каждое ножку от дуги. Засыпьте почвой и хорошо притопчите.

Чтобы конструкция лучше держалась, можно залить углубления дополнительно цементом.

А вот как сделать тент быстро. Возьмите:

• металлические трубы;
• плотную верёвку, которая сильно не тянется;
• брезент или другой водонепроницаемый материал.

1. Из труб нужно сделать конструкцию, похожую на русскую букву «П». Если она будет разборной, тогда предусмотрите замки, при помощи которых будут соединяться три трубы. Если нет, тогда их нужно будет сварить сварочным аппаратом, придав такую форму.
2. Сверните брезент пополам, чтобы найти центральную ось. Сюда нужно будет пришить полоски тесьмы, при помощи которых вы будете завязывать тент, зафиксировав его на верхней перекладине.
3. Пришейте верёвку посередине с одной и с другой стороны, а также четыре отрезка по углам. На концах веревок завяжите прочные узлы, чтобы получились петли. Их вы будете крепить к колышкам, к которым нужно будет привязать получившиеся петли.

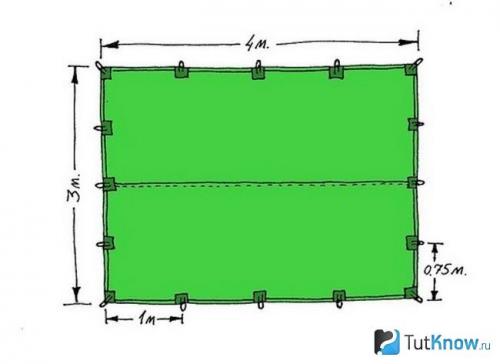

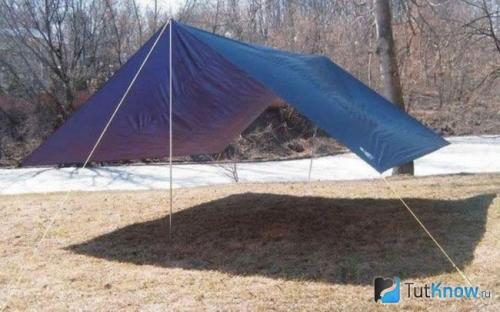

Если вы любите ходить в походы в компании, когда вам обязательно пригодится следующий мастер-класс, пошаговые фото. Всё это подскажет, как сделать тент своими руками.Сначала вам нужно будет приобрести подходящую ткань, такое палаточное полотно стоит недорого. Вам потребуется 8 м при ширине полтора м. Разрежьте ткань поперёк пополам, у вас получилось два полотна по 4 м. Сшейте их, чтобы получить прямоугольник размером 4 на 3 м.

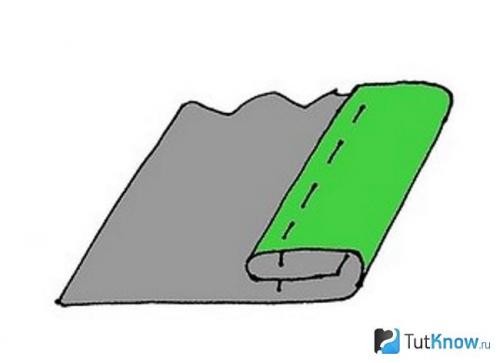

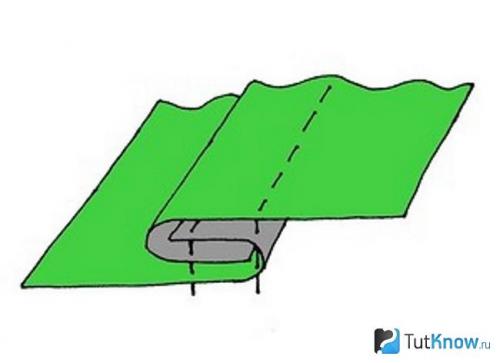

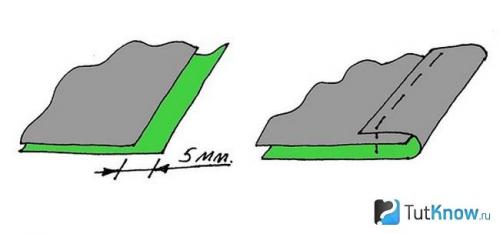

Посмотрите, какой нужно использовать шов, чтобы соединить полотна ткани. Сначала сложите два отрезка лицевыми сторонами друг к другу так, чтобы нижний выступал на 5 мм. Теперь заверните его наверх и прострочите.

Разверните верхнее полотно в ту сторону, где вы сделали шов и прострочите параллельно ему ещё один.

Чтобы через дырочки шва не поступала вода, обработайте это место специальной пропиткой или сделайте ее самостоятельно.

Подшейте края полотна со всех сторон, завернув их по 2 раза на изнаночную сторону.

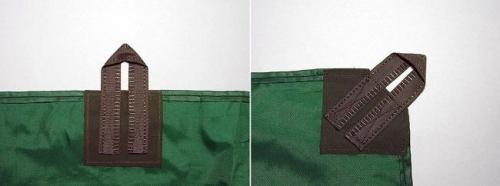

Вот как сделать тент дальше. Нужно будет пришить к нему петли, которые помогут укрепить конструкцию. В этих местах нужно усилить ткань, предварительно притачать по квадрату из дермантина. Для петель используйте брючную ленту для подшивания данных изделий. Пришейте петли по периметру тента.

Если вы иногда выбираетесь на природу на собственном автомобиле, тогда можно сделать навес, используя машину.
