Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Односкатный навес из металлопрофиля примыкающий к дому — фото классической конструкции на профильных трубах перед входом в дом

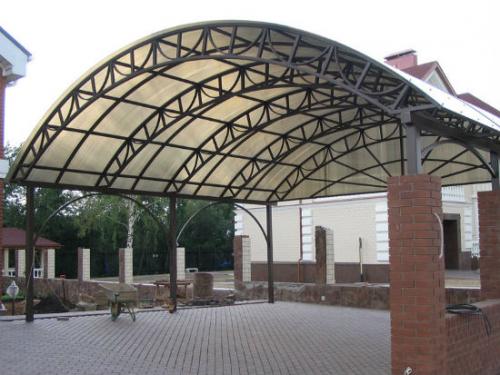

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

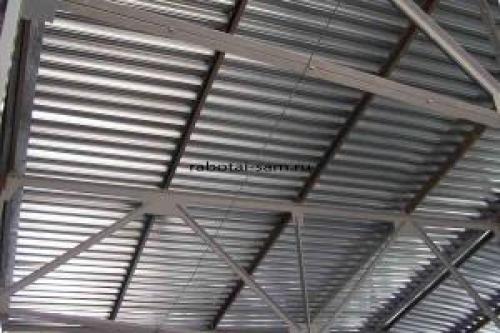

Плоский навес из металлопрофиля, пристроенный к дому, для повышения несущей способности усиливают швеллерами и несущим профлистом

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Навес к дому из металла. Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

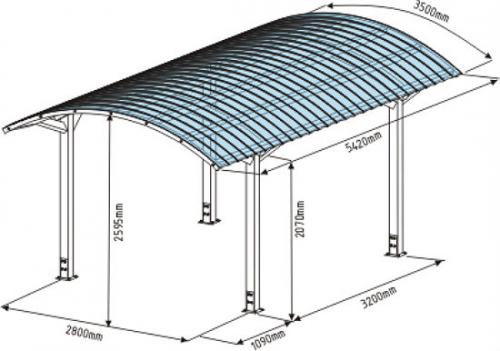

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

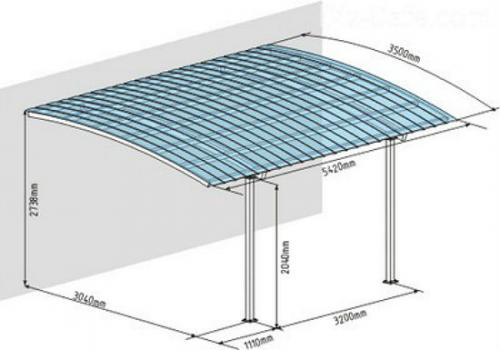

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

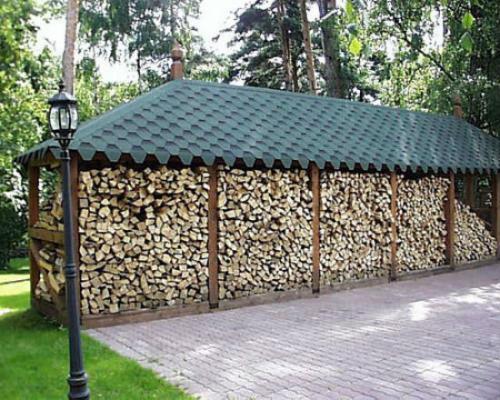

Навес из металлопрофиля и мягкой черепицы для дровСовет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года. Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Источник: https://doma-otido.ru/novosti/naves-pristroennyy-k-domu-samyy-prostoy-naves-u-doma

Навес к дому из шифера. Навес на даче своими руками: пошаговое строительство

Как сделать навес на даче: строительство простого навеса пристройки к дому от солнца и дождя с пошаговыми фото и описанием.

Навес на крыльце дачи довольно практичное решение, его возведение не займёт много времени и затрат, навес защитит от палящего солнца и проливного дождя, к тому же со временем из навеса можно сделать беседку или веранду.

Строительство навеса для дачи.

Первым делом подготовим материалы:

• Брус 100х100 мм.
• Доска для стропил.
• Доска для обрешётки.
• Саморезы.
• Металлические уголки для крепления.
• Дюбеля.
• Шифер.
• Шиферные гвозди (со шляпками).
• Закладные под крепление бруса для фундамента.
• Асбестовые или пластиковые канализационные трубы для отливки фундамента.
• Цемент.
• Щебень.
• Песок.

Инструменты:

• Ручной бур.
• Пила.
• Набор отвёрток.
• Рубанок.
• Молоток.
• Дрель со свёрлами.
• Мастерок.
• Ёмкость в которой можно замешать бетонный раствор.
• Рулетка, карандаш.
• Строительный уровень.

Итак, приступим к строительству навеса для дачи.

На участке размечаем размеры будущей постройки, мы будем использовать столбчатый фундамент, для крепления вертикальных опор навеса понадобится отлить 4 бетонных основания.

Размечаем места под фундамент и ручным буром копаем 4 лунки глубиной — 0,8 м. Для отливки столбов понадобится опалубка, можно использовать например, асбестоцементную или пластиковую канализационную трубу. Нарезаем 4 отрезка длиной около 60 см каждый.

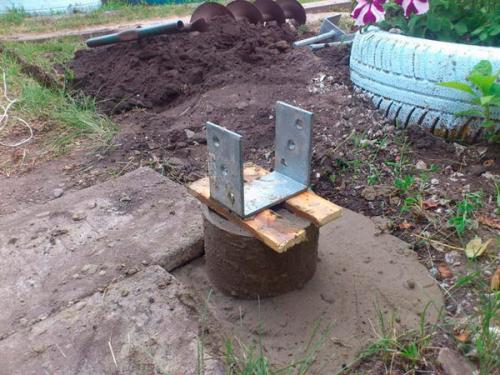

В каждую лунку сначала засыпаем и трамбуем слой щебня 30 см, затем опускаем отрезок трубы, труба должна выглядывать из земли на 10 см. Замешиваем бетонный раствор (1 часть цемента на 3 части песка), заливаем раствор в трубу, опускаем металлическую закладную.

В течение 3 суток бетон будет набирать первоначальную прочность, после чего можно приступать к дальнейшей стройке.

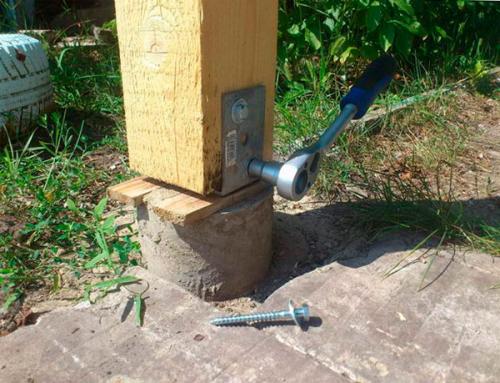

К закладным крепим вертикально опоры для навеса, используем винты с шестигранной головкой.

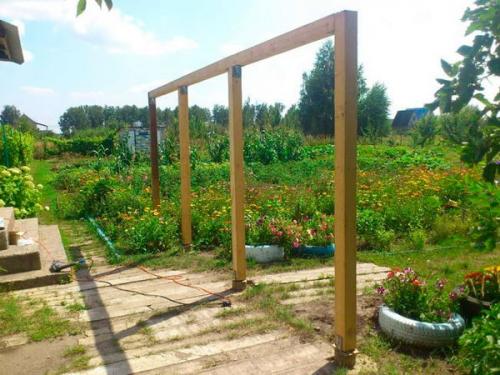

Поверх опор укладываем горизонтальную балку, проверяем уровнем, балка должна лежать строго горизонтально, опоры вертикально. Крепим балку к опорам металлическими уголками и винтами.

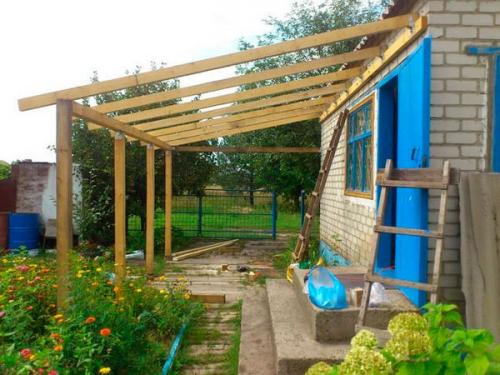

Немного выше относительно горизонтальной балки к стене дома крепим опорный брус, брус крепится на дюбеля. На балку и опорный брус укладываем под уклоном стропила, крепим гвоздями. В балке выпиливаем пазы под стропила.

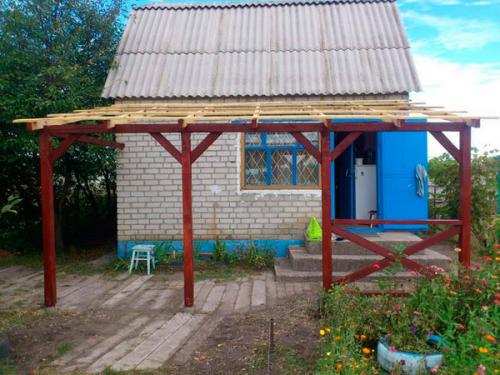

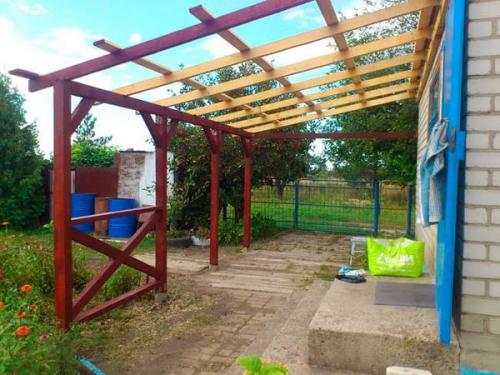

Поверх стропил укладывается и крепится обрешётка с шагом 0.5 – 0.6 м. Между опорами и балкой крепим косые балки. Древесину обработаем антисептиком и покрасим.

Теперь навес нужно укрыть кровельным материалом, оптимальный вариант использовать профильные листы, они лёгкие их несложно крепить. В данном примере автор использовал шифер.

Листы шифера начинаем стелить по направлению снизу в верх, сначала стелим нижний ряд, затем верхний. Шифер крепим шиферными гвоздями, забивать гвозди нужно в верхней части гребня, если забивать в нижней части, вода будет затекать под навес. Крайние листы шифера возможно придётся укоротить, сделать это можно обычной пилой по дереву.

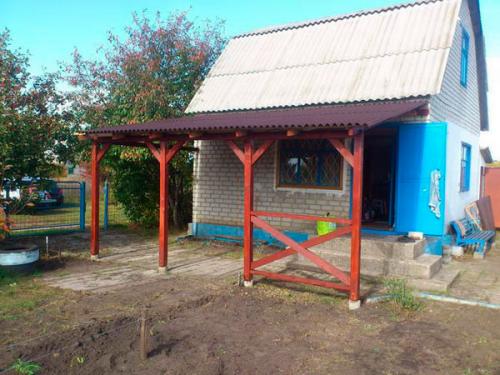

Навес для дачи готов, под таким навесом можно разместить стол и стулья для отдыха, в дальнейшем навес можно переоборудовать в веранду.

Как сделать навес к дому из металла. Выбираем и крепим крышу на металлический навес для машин

Как мы уже говорили ранее, можно облегчить конструкцию и прикрепить поликарбонат на крышу, но это будет не очень рационально с точки зрения экономичности. Лучше всего навес односкатный металлический делать из профнастила. К тому же, его не надо гнуть, ровнять, подкладывать хитрые шайбы и не страшно перетянуть немного. Установить его проще пареной репы, рассмотрим пошаговую инструкцию:

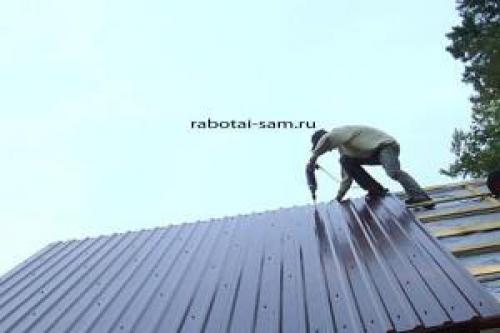

ШАГ 1: сверлим отверстия. Нужно поднять металлический лист и сделать в нем отверстия на уровне металлической балки, которая соединяет стороны навеса. Это можно сделать просто: положить лист на балку, снизу маркером отметить где надо сделать отверстия, снять и просверлить их. Отверстия через каждые 35 сантиметров.

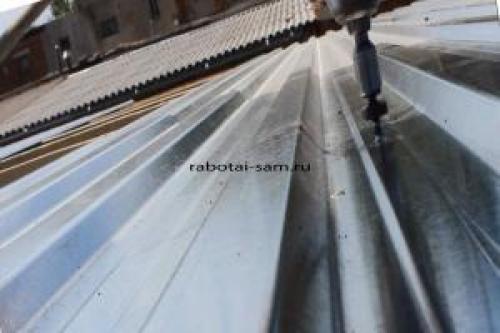

ШАГ 2: рассверливаем металлический навес для авто. Отверстия можно делать как заранее в отмеченных местах, так и когда лист прикладывается уже на каркас и через отверстие на профнастиле просверлить перемычку. Использовать надо специальные шурупы с герметизирующими шляпками, чтобы места завинчивания не ржавели. Можно использовать пластиковые шайбы для работы, это удобно и дешево.

ШАГ 3: обработка защитными материалами. Лучше использовать глубокие пропитки для металла и лаки, чтобы наша работа простояла долгие годы. При использовании лака металлические навесы для дачи служат минимум в 2 раза дольше, поскольку даже высокая кислотность осадков не вызывает коррозийные процессы.

Источник: https://doma-otido.ru/stati/kak-sdelat-naves-iz-metalloprofilya-svoimi-rukami-kak-sdelat-naves-iz-metalla-svoimi-rukami

Односкатный навес, пристроенный к дому. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.
