Еще одним фактором, влияющим на то, как рассчитать высоту конька двухскатной крыши, является тип используемого кровельного материала.

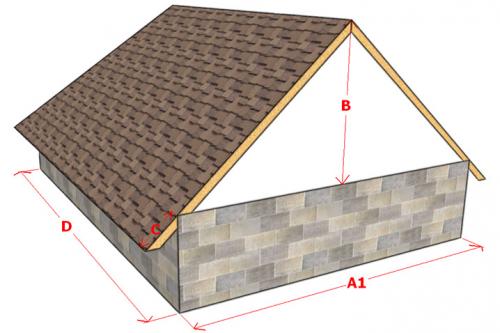

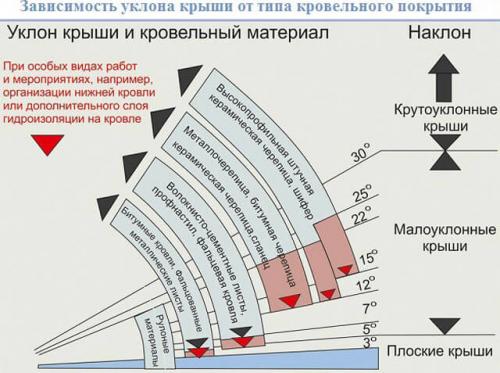

Для выбора подходящего кровельного покрытия, учитывая высоту конька, можно воспользоваться некоторыми правилами:

• Высота уклона скатной плоскости тем выше, чем меньше штучные узлы крыши. Большое количество стыков чаще всего становится причиной попадания влаги под кровлю, поэтому в таких случаях очень важно сделать схождение осадков более быстрым.
• Чем ниже уклон вашей крыши, тем меньше на ней должно присутствовать стыковых швов. Лучше всего в таких ситуациях покрывать кровлю крупнолистовыми и рулонными материалами.

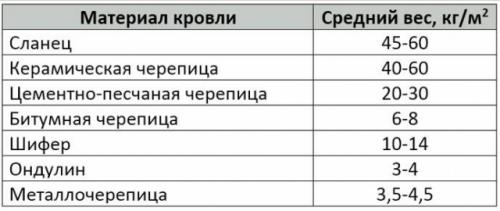

• Чем больше масса покрытия, тем уклон крыши должен быть круче. Получается, что чем выше конек, тем меньшее усилие оказывается на систему стропил и перекрытие.

Перед тем как рассчитать высоту конька, учтите, что кровля с высоким коньком получится несколько дороже. К примеру, для крыши с уклоном 45º нужно в полтора раза больше материала, чем для конструкции с наклоном в 7-10º, а для кровли с наклоном в 60º потребуется денежных средств в два раза больше.

Как правило, расстояния подходящих узлов наклона изготовителями кровельных материалов указываются в инструкции. Такие рекомендации стоит учесть, если вы рассчитываете, что ваше сооружение прослужит как можно дольше. Учитывая рекомендованный уклон, ширину карнизных отсеков и размеры коробки дома, можно с легкостью определить высоту конька. В основном,имеет более менее стандартное соотношение. Тем не менее при планировании крыш используются и другие методы.

Для обозначения угла скатов используются градусы, проценты или десятичные дроби, в числе которых присутствует высота конька, а после дроби – половина перекрываемого пролета. На стройплощадке же легче всего пользоваться третьим вариантом. К процентным выражениям прибегают значительно реже, потому что мастера и домашние умельцы в них лишь путаются.

Монтаж наслонных стропил осуществляется на уже смонтированный коньковый прогон. Это значит, что уже заранее нужно знать высоту размещения конькового прогона. Если знать высоту конька, то можно не смотреть время от времени в проект. Методом измерений высчитывается центр фронтальной стены. В этом месте четко по вертикали закрепляется брусок или жердь. От верхней грани заранее смонтированного на стену мауэрлата вверх отсчитывается определяемый нами размер. Его и нужно будет учитывать в момент возведения стропильной системы.

Дом 10 на 14 высота крыши. Оптимальные значения для двускатной кровли

Вычисление точного параметра высоты конька двухскатной крыши гарантирует «золотую середину» между углами наклона скатов, возможной парусности и количества полезной площади подкровельного пространства.

Средний порыв ветра образует динамическое давление на поверхности крыши, как 15-20 кг/м2. Это следует учитывать в расчетах.

Самый распространенный вариант дома с двускатной кровлей в виде равностороннего треугольника . Угол наклона скатов одинаковый, и высоту конька рассчитывают по стандартным схемам. Биссектриса, проведенная из верхнего угла вниз к основанию, будет высотой конька.

Важно ! Обычно в областях с большим количеством (годовых) осадков целесообразно устанавливать угол наклона скатов 45-50 гр. – для самостоятельного схода снега. В регионах с короткой и малоснежной зимой целесообразно выбирать конструкцию с углом наклона до 20 гр.

Опытные строители не всегда одобряют возведение очень больших, нестандартных домов. Обычно готовый лесоматериал для устройства стропильной системы рассчитан по стандарту на 6 м в длину.

Для более длинных модулей цены возрастают в разы , и стропильные балки приходится дополнительно усиливать, сращивать – конструкция становится уже не такой прочной и надежной (прогибается).

Чтобы этого избежать строителям приходиться проводить дополнительные расчеты (по деформации балок), и применять укрепляющие подкосы.

Этажность — один из важных факторов, который учитывают при выборе высоты конька крыши. Чем выше здание (2-3 этажа), тем крепче должна быть конструкция кровли.

Если для одноэтажного дома подойдет угол скатов, например, в 40 гр., то уже для 2-3 этажного здания следует делать «поправки» в расчетах проекта, учитывая этажность – угол должен измениться в меньшую сторону.

Калькулятор расчет высоты конька крыши. Информация по назначению калькулятора

Калькулятор работает в тестовом режиме с 24.08.2022. Просьба сообщать о найденных ошибках в комментариях, либо по обратной связи, скопировав ссылку на расчет.

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам. К расчету прилагаются чертежи в разных проекциях, и чертеж стропила с размерами нижнего запила.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

О дноскатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Д ля данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Оптимальная высота конька двухскатной крыши. На что влияет высота конька

Любой человек, незнакомый с особенностями планировки и расчета двухскатной крыши, интуитивно может догадываться, что высота конька не может выбираться. Это действительно так. От высоты, на которой находится линия стыковки двух скатов, зависят два основных фактора, определяющих жизнеспособность и цену стропильного каркаса крыши:

• Длина стропил. Чем выше поднят конек, тем длиннее стропильные балки;
• С увеличением высоты конька возрастает стоимость балок, доски распорок и подкосов;
• Чем выше конек, тем больше расход кровельного покрытия, пленочной паро и гидроизоляции, утеплителя, подкладочного материала;
• Возрастает парусность постройки, если высота конька превысит определенное расчетом предельное значение, возможна ситуация, когда коробка здания не в состоянии удержать крышу.

В расчетах параметров крыши фактор влияния атмосферных явлений принимается, как один из наиболее важных. От высоты конька зависит не менее важная характеристика — угол наклона скатов крыши, чем выше конек, тем больше уклон.

К сведению! Порыв ветра средней интенсивности создает динамическое давление по нормали к поверхности кровельного пирога, достигающее 20 кг на квадратный метр.

Увеличение угла наклона на 5о будет означать, что высота конька и длина ската крыши увеличатся почти на 10%, соответственно, для 10о увеличение составит почти 30%. Казалось бы, улучшился сход дождевой воды и увеличился объем теплоизолирующего подкрышного пространства. Но одновременно возросла на 30% сила давления ветра. Расчет показывает, что давление скоростного потока воздуха на плоскость обычной двухскатной крыши размером 8х8 м составляет более 1200 кг, что само по себе немало, учитывая прочность стропильных балок. В этих условиях дополнительные 400 кг могут оказаться фатальными для мауэрлата крыши.

Строители не любят высоких коньков. Обычно это означает, что стропильные балки придется закупать по завышенной цене. Получается, чем больше высота конька, тем дороже обходится материал для двухскатной крыши. Для бруса, длиной более 6 м, цена за метр растет почти в арифметической прогрессии. Кроме того, стропильные балки приходится сращивать, а из-за изменения пропорций они становятся чрезмерно гибкими. Чтобы предотвратить слишком большой прогиб, нужно выполнить контрольный расчет деформации каждой балки и обязательно использовать подкосы.

Высоту конька нельзя увеличивать произвольно еще и по соображения устойчивости кровельного покрытия. Перед тем как рассчитать высоту конька двухскатной крыши, необходимо определиться с видом кровельного покрытия. Большинство производителей выдают рекомендации об оптимальном угле наклона двухскатной крыши для конкретного вида кровельного материала. Например, гибкую черепицу нельзя укладывать на скат крыши с уклоном менее 16о и более 40о, а ондулин и металлочерепица не используются на скатах c углом наклона 60-65о.

Длина конька крыши. Стропильная система вальмовой крыши: особенности и расчёт

Вальмовая крыша обладает рядом преимуществ: она красиво и оригинально выглядит, со всех сторон защищает фасад от осадков, обладает устойчивостью к ветровым нагрузкам и деформации. Но такая кровля отличается достаточно сложным строением стропильной системы, а это значит, что для её установки понадобится больше усилий и времени. Но если разобраться в устройстве вальмовой крыши, то её монтаж не будет таким трудным. Именно поэтому в этой статье мы расскажем об особенностях её стропильной системы.

Стропильная система вальмовой крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком, а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье «Для красоты и не только: выбираем крышу для дома».

Вальмовая кровля

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

Схема стропильной системы вальмовой крыши

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши. Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия. Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм. На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши. Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой крыши зависят от длины пролёта кровли и приведены в таблице:

Размер поперечного сечения стропила, мм	Максимальный пролет, м
Расчетная снеговая нагрузка, кПа
1,0	1,5	2,0
Шаг стропил, мм
38х89	3,11	2,83	2,47	2,72	2,47	2,16	2,47	2,24	1,96
38х140	4,90	4,45	3,89	4,28	3,89	3,40	3,89	3,53	3,08
38х184	6,44	5,85	5,11	5,62	5,11	4,41	5,11	4,64	3,89
38х235	8,22	7,47	6,38	7,18	6,52	5,39	6,52	5,82	4,75
38х286	10,00	9,06	7,40	8,74	7,66	6,25	7,80	6,76	5,52

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате. Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены. Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия. Сечение затяжек — 50х150 мм.

Подкосы

Это подпорки, которые поддерживают рядовые стропильные ноги и нарожники. Они нужны для увеличения жёсткости стропильной конструкции. Нижнюю часть подкосов устанавливают либо на лежень, либо на балки перекрытия. Угол наклона подкосов варьируется от 45º до 53º. Сечение подкосов должно равняться размерам рядовых стропильных ног.

Шпренгели

Это подпорные конструкции в форме перевёрнутых букв Т. Их устанавливают на углах пересечения балок мауэрлата таким образом, чтобы их вертикальная часть подпирала диагональные стропила. Для большей прочности в шпренгельную конструкцию устанавливают два подкоса. Такая опора называется шпренгельной фермой. Как правило, для горизонтальной части шпренгеля используют бруски сечением 100х150 мм, для вертикальной — 100х100 мм, а для подкосов — 50х100 мм.

Высота конька дома 6 н. Этап №2: какой высоты должна быть крыша относительно дома

На первом этапе расчетов мы получили допустимые значения уклона и, соответственно, высоты крыши. Например, если ширина дома 10 м, а угол наклона скатов должен быть равен 25-45°, высота кровли должна быть в диапазоне от 2,33 м до 5 м. Что делать дальше? Рекомендуем воспользоваться правилом золотого сечения.

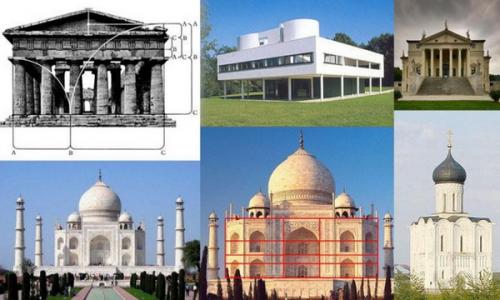

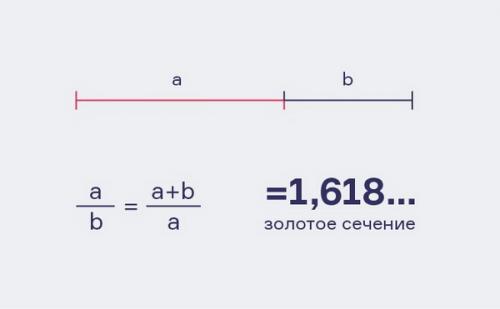

Золотое сечение — это официально самая красивая пропорция в мире, которая равна 62/38 или, если точнее, 1,618. Эта пропорция повсеместно встречается в природе, ее использовали знаменитые художники и, что важнее в нашем случае, архитекторы для создания своих шедевров.

Как использовать принцип золотого сечения в частном строительстве? Все просто: соотношение высоты крыши к высоте дома должно быть равно 38% и 62% соответственно. В этом случае кровля будет смотреться пропорционально, а не нависать над домом. Идеально точно выдержать такие пропорции крыши по отношению к дому, но допустимы и небольшие расхождения.

Приведем пример. Допустим, у нас есть здание, высота этажа у которого равна 3 м. Еще примерно 0,5 м приходится на цоколь. Какая высота крыши по отношению к дому должна быть в этом случае? Сложив высоту цоколя и этажа, получаем 3,5 м — это 62%. Следовательно, 38% — это примерно 2,15 м. Для удобства расчетов высоту дома можно просто разделить на 1,618.

Из этого примера видно, что чем выше дом, тем выше должна быть кровля. Так, если высота крыши одноэтажного дома по принципу золотого сечения редко превышает 3 м, то для двухэтажного здания она уже обычно более 4 м, а для трехэтажного приближается к 6 м. То есть на многоэтажных домах хорошо смотрятся крутые кровли, а на одноэтажных — относительно пологие.
