Навес своими руками к частному дому для машины. Противостояние атмосферным силам: металлический навес из профильных труб

Навес своими руками к частному дому для машины. Противостояние атмосферным силам: металлический навес из профильных труб

Навес из металла – довольно жесткая конструкция из стоек с прикрепленными фермами и кровельным материалом. Такой по праву называют самым крепким и устойчивым:

Самый простой вариант устройства металлического навеса для дачи – это сварная конструкция с алюминиевой крышей, справиться с которой вы сможете самостоятельно. А вот если речь идет о тяжелом каркасе «на века», тогда понадобится помощь специалистов и специальное оборудование:

Куда более рационально установить навес из профильных труб, покрытых устойчивой к атмосферным явлениям порошковой краской. Ведь автомобильный навес вовсе не обязательно должен быть стационарным, и стойки, и фермы допустимо как сваривать между собой, так и крепить на специальные болты.

Разборные навесы при этом обладают своими преимуществами, ведь их легко собирать-разбирать и прятать на зимний сезон от дачных воришек-«металлоискателей», пока вы в городе:

Для дачи чаще всего возводят один из этих трех вариантов, которые считаются самыми практичными и популярными:

В зависимости от того, какую форму крыши вы выбрали, будет зависеть сложность устройства такого навеса. Так, самый простой вариант – односкатный. Но в регионах с большой снеговой нагрузкой лучше устанавливать двускатную конструкцию, чтобы снег сходил с нее равномерно и без повреждения стропильной системы:

Вот навес, построенный по предложенной схеме:

Особенно стильно, когда эти металлические фермы немного изогнуты:

Самым эстетичным назовем арочный навес. Из металла его изготовить не просто, но все же проще, чем из дерева. Причем умелые дачники научились делать такой навес вообще без трубогиба:

А вот многоскатный металлический навес вам вряд ли подойдет, если только вы не хотите построить целую автомобильную стоянку.

И, наконец, форма навеса вовсе не обязательно должна быть классической в виде арки или одного ската. Например, современные фирмы выпускают компактные навесы для авто из металла или дерева:

Все это чудо конструктивной мысли состоит из обычных профилей и поликарбоната, и еще нет ничего, что нельзя было бы воплотить в жизнь золотыми руками.

Дешевый навес для авто своими руками. Навес для автомобиля своими руками

Как построить качественный навес зависит от множества факторов. Сначала нужно очертить периметр будущей площадки. Чтобы пристройка под машину была прочной, нужно залить фундамент под опоры и сделать бетонирование столбов. Навес для авто на даче своими руками можно соорудить на свайно-винтовом фундаменте или на ленточном. Чтобы возвести фундамент под столбы, понадобится песок, цемент, щебень, опорные элементы, лопата и бетономешалка.

Если вы не знаете, как сделать фундамент , то вам помогут чертежи. Сначала необходимо снять дерн и прокопать углубление по всему периметру будущего сооружения. Как установить столбы для навеса зависит от используемого материала. Под опоры выкапываются ямы. Это работу можно проделать буром. Затем устанавливаются стойки и заливаются цементным составом с добавлением щебня. После этого необходимо залить канаву, по всему периметру на уровне земли. Если вы хотите знать, как правильно устанавливать укрытие для машины на даче, то, запомните, что нужно дать отстояться фундаменту пару недель.

Пристройка предполагает монтаж качественной площадки. При этом ее нужно засыпать щебнем и уложить тротуарную плитку.

При подборе материала учитывайте дизайн сооружение возле дома и само здание. Если все выполнено из бруса, то превосходный вариант строительство из досок. Если весь дачный ансамбль возведен с помощью профнастила, то и остальные конструкции делаются из такого же материала.

Кровля для авто из поликарбоната способна пропускать солнечный свет, что придает легкость всему строению. При этом для постройки во дворе можно применять поликарбонат различной толщины и разнообразной цветовой палитрой. Для покрытия применяются разные кровельные материалы.

Навес для двух машин своими руками. Навес для двух автомобилей для дачи: пошаговая инструкция

Навес на две машины на вашем участке – идеальный способ не допустить воздействия солнечных лучей и других осадков на ваше авто. Сегодня существует огромное количество разнообразных навесов, которые различаются между собой типами конструкций, материалом, из которого изготавливаются и размерами.

Навес на две машины – особенности конструкции

Задумывая построить навес для ваших машин, необходимо понимать следующее:

• для 2х автомобилей идеально подойдут размеры 5 на 6 метров или 6 на 6;
• если вы планируете построить гостевой навес для машин у себя на даче, то в данном случае необходимо закладывать размеры в 8 или же 11 метров;
• при строительстве навеса на 2 машины лучше всего подойдет конструкция, пристроенная к дому.

Если ваша конструкция будет пристроена к дому или даче, необходимо проверить угол ската крыши: он должен быть от 10 до 15 градусов

Преимущества и недостатки

Навес для двух автомобилей имеет несколько очевидных преимуществ:

• его можно быстро возвести. Потребуется минимальное время для постройки конструкции;
• наличие небольшого бюджета для постройки. Можно соорудить, имея на руках меньшую сумму, чем, скажем, для гаража;
• возможность изменения размеров. Данную конструкцию можно легко расширить на несколько машин, даже разногабаритных;

Однако, наряду с очевидными плюсами, главный недостаток – недостаточная защищенность техники под постройкой, так как она является открытой.

Чертежная раскладка

Как бы то ни было, преимущества таких типов конструкций с лихвой компенсируют их недостаток.

Навес для двух автомобилей своими руками – делимся советами от профессионалов

Если вам необходимо срочно сделать стандартный навес для двух автомобилей своими руками на даче с минимальным бюджетом, то идеальный вариант – использовать полипропиленовые трубы как опорные столбы, а в качестве крыши – поликарбонат.

Выбираем место на участке

После того, как вы подготовили все необходимое для постройки, необходимо перейти к выбору участка под ваше строение. Существует несколько правил как сделать это правильно:

• Выбирайте место с удобным подъездом;
• при наличии гаража, лучше всего поставить постройку перед его входом.

Переделываем цветник под парковку

Проект навеса на два автомобиля

Теперь дело за проектом навеса для двух автомобилей. Для экономии бюджета его можно сделать самостоятельно.

Если у вас минивен или джип, то лучше всего спроектировать конструкцию с размерами от 6.5 метров в длину (в зависимости от модели авто).

Высота конструкции одинакова практически для всех марок машин – порядка 2.5 м. Это объясняется тем, что при расположении крыши слишком высоко, на сам автомобиль больше будут попадать различные осадки.

Разрабатывая проект, не забудьте указать в нем следующие детали:

• удаленность от дома;
• расположение коммуникаций (газовые трубы, электрические провода). Важно, чтобы конструкция не пересекалась с ними.

Проект-чертеж для навеса под две машины Volkswagen Golf 5

Вы также должны продумать на этапе проектирования, чтобы к вашей постройке было удобно подъезжать. Лучше всего расположить его неподалеку от ворот с прямым выездом из участка, без лишних заворотов.

Размеры навеса на 2 машины

Размер стандартных навесов на 2 машины напрямую зависит от размеров авто, которые будут под ним находиться. Например, для двух автомобилей марки Nissan с габаритами 4 400:2 000:1 700 мм следует сделать такую конструкцию:

Если на верхнем багажнике автомобиля планируется транспортировка грузов, важно увеличить высоту на минимум два метра

Расчеты навеса на две машины делаются по следующим правилам:

1. При расчете протяженности конструкции за основу берутся габариты более длинного автомобиля;
2. Учитывайте, что между машинами должно быть свободное место, равное минимум 0.6 метра;
3. Обеспечьте расстояние от внешних границ навеса до стенки автомобиля не менее 0.5 м с каждой из сторон.

Если все же решитесь обратиться к профессиональным проектировщикам, то, зная вышеперечисленные правила, вы без труда отличите какой проект правильный и полностью подходит под габариты указанного автомобиля.

Односкатный навес к дому своими руками. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

Односкатный навес к дому. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

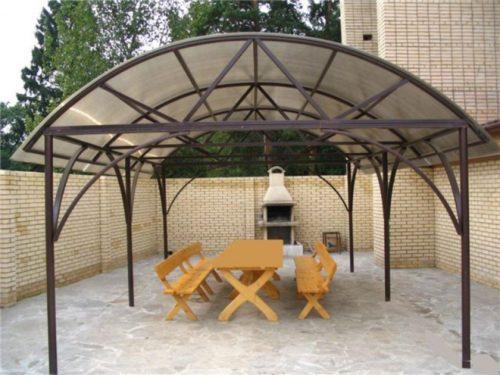

Навес арочного типа из профильной трубы выглядит очень красиво

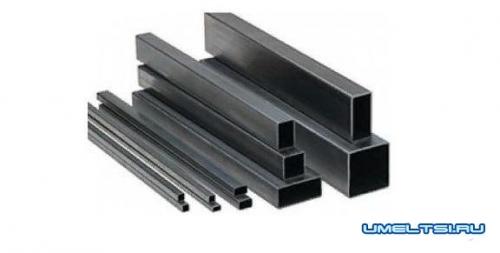

Общие сведения о профильной трубе

Профильная труба может быть выполнена с прямоугольным, овальным, или квадратным сечением. Как правило, материалом ее производства служит углеродистая или низколегированная сталь. Реже для этих целей используют нержавеющую сталь.
Поскольку у профильных труб имеются ребра жесткости, то они, как и созданные из них изделия, отличается повышенной прочностью. Устойчивость такого металлического каркаса к механическим нагрузкам значительно выше, чем каркаса, изготовленного из стандартных круглых труб.
Профильные трубы удобно хранить и перевозить. Трубы с сечением параллелепипеда занимают меньше места при складировании и лежат надежнее, чем трубы в виде цилиндра.

О материале и его достоинствах

• Прочностные характеристики сохраняют высокий уровень, за счёт сохранения правильных с точки зрения геометрии форм. Роль естественных рёбер жёсткости играют ровные стенки, находящиеся на противоположных сторонах. Так сооружаются все навесы из профильной трубы своими руками, фото которых есть на нашем сайте.
• Профильная конструкция легко может быть как прямой, так и криволинейной.
• Технология производства профилированных труб гораздо доступнее по сравнению с цельнокатанными аналогами. Потому его себестоимость значительно ниже, чем у других его разновидностей.
• Каркас сохраняет высокую устойчивость, но имеет относительно небольшой вес. Это связано с тем, что формы собираются на основе пустотелого материала.
• Можно без проблем воспользоваться аппаратом для сварки и болтами, чтобы соединять друг с другом формы одновременно с перпендикулярным и параллельным расположением.
• Каркас относится к стационарной, либо разборной группе.
• 2 миллиметров не превышает толщина стенок у изделий, которые используются для монтажа. Благодаря чему кровельный материал крепится на самой конструкции, с минимальным количеством инструментов.

Навес для машины своими руками из металла чертежи. Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Навес для машины своими руками

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

• Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
• Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.
