Онлайн калькулятор расчета двускатной крыши. Возможности конструктора

Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой. При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки. Московская область», СП 31-101-97 «Проектирование и строительство кровель».

На данный мы предоставляем расчет следующих кровельных конструкций:

крыша односкатная;
крыша двускатная (двухскатная, щипцовая);
крыша четырехскатная (вальмовая);
крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить (– только на КАЛК.ПРО ):

Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
Параметры крыши . Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
Габариты дома . Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
Мауэрлат . Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
Расчет стропил . Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
Утеплитель . Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
Пароизоляция . Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
Обрешетка и контробрешетка . Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
Листы ОСП (OSB) . В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

Онлайн калькулятор двухскатной крыши 3d. Расчёт крыши

Расчёт односкатной крыши
Расчёт двускатной крыши
Расчёт вальмовой крыши
Расчёт шатровой крыши

Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.

Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.

С помощью сервиса можно делать расчеты:

односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
любого перечисленного вида крыш с учетом мансарды;
любого перечисленного вида крыш, учитывая разный угол наклона;
площади кровли.

Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 1200 сантиметров; результаты сервис также выдает в сантиметрах.

Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.

Расчет крыши онлайн калькулятор с чертежами. Расчет двухскатной крыши

Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Фото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Обрешетка

Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

Площадь поверхности

Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

Калькулятор стропил двускатной крыши. Расчет стропильной системы двухскатной крыши: онлайн калькулятор

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша– это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат.

Стропила.

Конек.

Ригели.

Стойки.

Подкос.

Лежень.

Схватка.

Обрешетка.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

нагрузку крыши;
шаг между стропилами.
вид кровельного покрытия

2️⃣ Рекомендуемая ширина доски стропил:

100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;
Разделить на выбранный параметр шага;
К результату прибавить 1;
Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
Следующая величина – это половина от ширины дома, в данном случае – 3м.
Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Строительный калькулятор крыши. Информация по назначению калькулятора

Калькулятор работает в тестовом режиме с 24.08.2022. Просьба сообщать о найденных ошибках в комментариях, либо по обратной связи, скопировав ссылку на расчет.

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам. К расчету прилагаются чертежи в разных проекциях, и чертеж стропила с размерами нижнего запила.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

О дноскатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Д ля данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет двухскатной крыши с мансардой. Дополнительная информация о калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона коньковых и боковых скатов крыши, количество и минимальное сечение стропил, объём обрешётки и материалов, которые понадобятся для возведения крыши. Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

В расчётах данного калькулятора учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардной (также ломаной, покатой) крышей называют крышу, которая имеет по два ската с разными углами наклона с каждой боковой стороны. Этот приём помогает оптимизировать пространство под крышей и создать под крышей комфортное помещение (мансарду или мансардный этаж). Подобные крыши известны с XVII века. Сегодня мансардная крыша имеет множество разновидностей. В мансарде могут находиться как хозяйственные, так и жилые помещения.

Мансардная крыша может быть построена как на первом этапе строительства, так надстроена на уже готовое здание. Таким образом, у здания можно увеличить жилую площадь без необходимости строительства полноценного второго этажа.

При построении мансардной крыши нужно учесть её специфику: крутые склоны боковых скатов требуют повышенных расходов на обустройство кровли. Также мансардный этаж нуждается в увеличенных окнах и дополнительной теплоизоляции, в особенности, если помещения в нём предназначены для жилья.

Заполняя поля калькулятора, вы можете свериться с дополнительной информацией, помеченной иконкой .

Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Угол наклона боковых стропил

Под этим углом наклонены боковые (более крутые) стропила и боковой скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным вами кровельным материалом. Чтобы изменить угол скатов, нужно изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

Угол наклона коньковых стропил

Под этим углом наклонены верхние (висячие) стропила и верхний (пологий, коньковый) скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным кровельным материалом. Для изменения угла скатов следует изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы указанной длины). Определяет количество кровельных и изоляционных материалов, которое понадобится для работ.

Площадь мансардного этажа

Общая площадь мансарды (жилая площадь мансарды). Не включает в себя место под боковыми скатами крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.

Количество рулонов изоляционного материала с нахлестом

Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр. Учитывается нахлест 10%.

Нагрузка на боковую/коньковую стропильную систему

Максимальная нагрузка, приходящаяся на боковую/коньковую стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина боковых стропил

Измеряется с учетом свеса крыши до стыка с коньковым стропилом.

Длина коньковых стропил

Измеряется от стыка с боковым стропилом до конька крыши.

Количество боковых и коньковых стропил

Общее количество боковых и коньковых стропил, необходимых для возведения крыши с заданным шагом.

Минимальное сечение боковых/коньковых стропил, Вес и Объем бруса для стропил

В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). При расчетах учитывается кровельный материал, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем стропил из расчета их использования для всей конструкции крыши.

Количество боковых/коньковых рядов обрешетки

Суммарное число боковых и коньковых рядов обрешётки, необходимых для рассчитываемой крыши.

Общее количество рядов обрешетки

Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для половины крыши, достаточно разделить полученное значение на два.

Расчет двухскатной крыши калькулятор. Двускатная крыша (калькулятор расчета)

С помощью этого онлайн калькулятора можно выполнить расчёт материалов двускатной крыши. В результате вычислений узнаем сколько необходимо стропил и обрешётки для устройства данной кровли.

Двускатная крыша очень часто делается в обычных одно- двухэтажных жилых домах, сараях и других хозяйственных постройках.

Укажите кровельный материал:

кг/м²

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Нажав кнопку «рассчитать» онлайн-калькулятор вычислит угол наклона и площадь поверхности крыши, примерный вес материалов и количество рулонов гидроизоляции.

Будет рассчитано количество стропил и их кубатура, а также обрешётка и необходимый объем пиломатериалов для двускатной крыши.

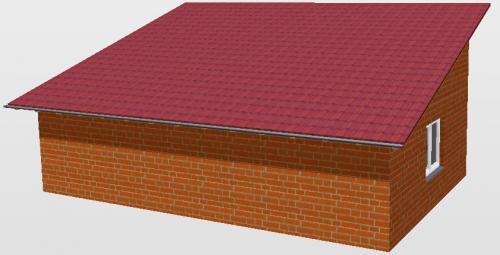

Калькулятор крыши односкатной. Расчет односкатной крыши — онлайн калькулятор кровли, стропил, обрешетки и угла наклона

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

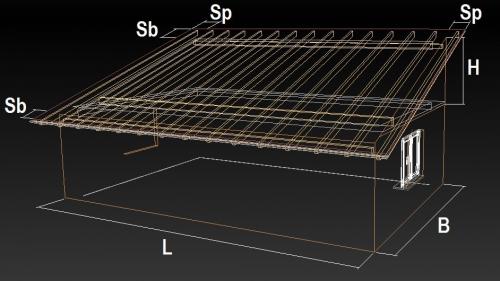

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
Проверить надежность выбранного угла и шага стропил. В этом поможет программа.

Укажите кровельный материал:

кг/м²

Результаты расчетов:

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Категории: Онлайн калькуляторы, Двускатная крыша, Двухскатная крыша, Калькулятор с чертежами, Строительный калькулятор, Информация по назначению, Крыши с мансардой, Дополнительная информация, Коньковые стропила, Мансардный этаж, Примерный вес, Кровельный материал, Изоляционный материал, Материал с нахлестом, Стропильная система, Минимальное сечение, Боковых/коньковые стропила, Брус для стропил, Боковых/коньковые ряды, Общий количество, Односкатная крыша

⇦

⇨
