Изготовление навесов на дачном участке довольно популярно. Они бывают разных видов. Предлагаем разобраться, как сделать навес самостоятельно.

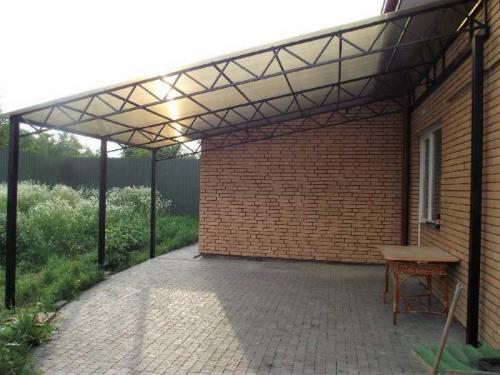

Консольный навес

Первый способ — это соорудить навес из консолей. Прежде чем разобраться, как пристроить навес к дому или на территории, следует создать его проект. При этом необходимо во время расчетов учесть:

• габариты новой постройки;
• силу нагрузки на нее от ветра и осадков;
• нагрузку снега;
• место, где будет возведен навес.

Различные виды навесов изготавливают из различных материалов. При наличии проекта получится выбрать идеальное количество строительных материалов.

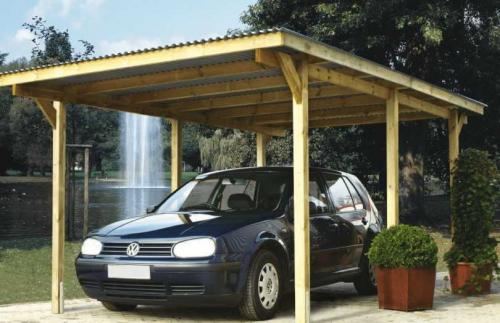

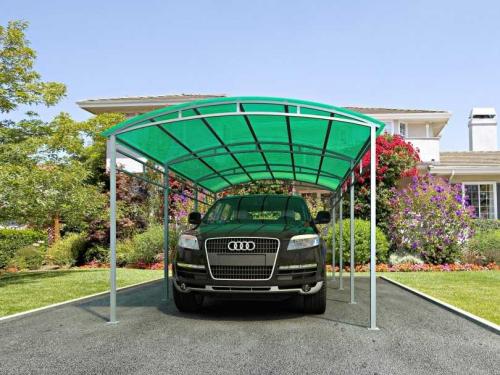

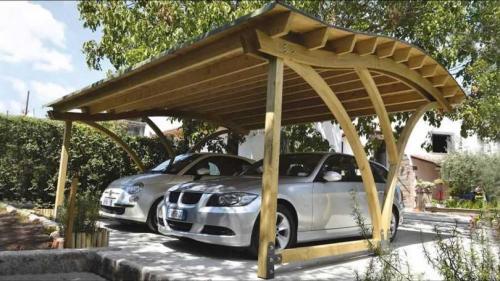

Если консольный навес возводят для автомобиля, значит необходимо учесть проезд под ним загруженного авто.

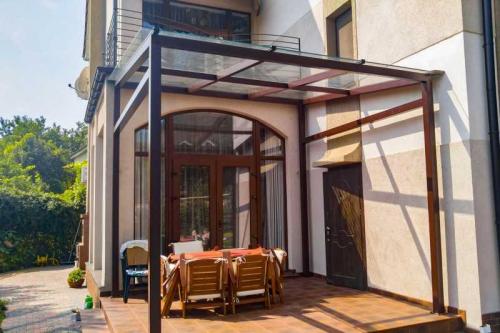

Если навес сопряжен с какой-нибудь постройкой, значит его высота будет ограничена крышей постройки. В таком случае не получится создать полноценную арку. Из-за недостатка свободного места около дома очень часто возводят небольшие навесы.

Ключевые моменты

Существует немало вариантов строительства навеса во дворе собственными руками. Чтобы получить наилучший результат, во время строительства навеса стоит учесть несколько основных параметров.

Форма навеса

Навесы надмогут иметь различную форму:

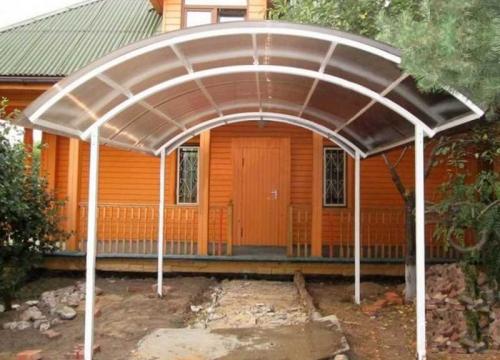

• Арочные. У такого навеса обычно очень неплохие параметры;
• Двухскатные. У навеса такой формы характеристики идентичны с кровлей частного дома;
• Односкатные. Такой вариант наиболее прост и является очень надежным.

Функции навеса

Обычно навесы используют в качестве укрытия:

• места для отдыха;
• бассейной террасы;
• парника;
• оранжереи;
• автомобиля.

Основные типы таких сооружений

Конструкция может быть:

• Закрытого типа. В таких навесах обычно закрытые проемы и имеются окна;
• Полузакрытого типа;
• Открытого, когда делают легкую крышу на нескольких опорах.

План навеса

Начинать необходимо с чертежа. С его помощью получится посчитать и определить количество необходимого строительного материала. Рассчитать количество и размеры опор, вес и нагрузки на них.

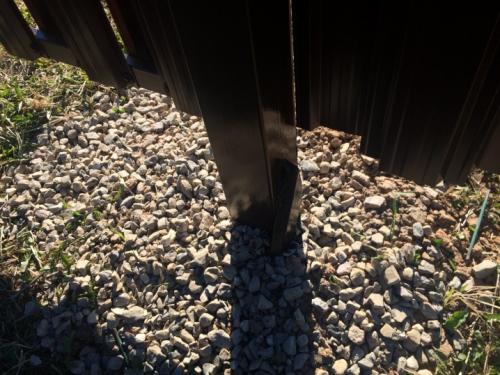

Стойки

Обычно при создании навесов используют деревянные или металлические стойки. Но конструкция получится гораздо устойчивее, если использовать опоры из бетона. Ямы для опор необходимо выкапывать ниже уровня промерзания земли, где-то в районе одного метра.

Однако если навес возводится в северном регионе — придется выкапывать яму гораздо больше. В самый низ насыпают и утрамбовывают песок, затем заливают бетон и ставят опору. Сначала ее необходимо выровнять, а только потом следует залить яму до конца.

Навес из дерева и металла

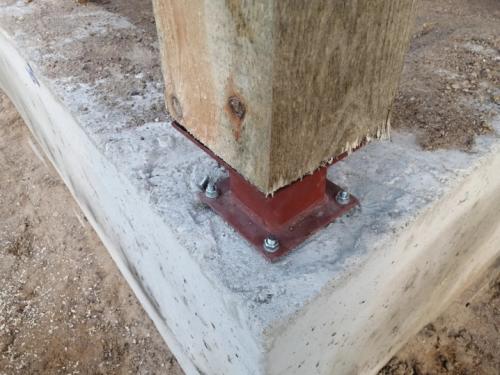

Деревянные стойки не желательно вкапывать в землю, даже если их обработали влагозащитными составами. Рекомендуется заливать опоры из бетона, минимальная глубина которых составляет 0,5 м.

В бетонные стойки закладывают арматуру и закрепляют деревянный брусок. В таком случае используют деревянные стропила. Для возведениятребуется немало времени.

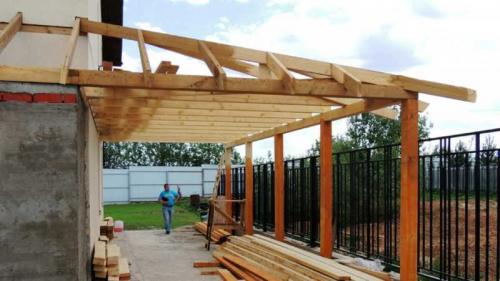

Каркас навеса

Каркас для навеса может быть деревянный или металлический. Собирают при помощи саморезов или болтов. Если во время строительства использовать клееный брус или сухую доску, то такой навес будет служить долгие годы.

Односкатный навес своими руками. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

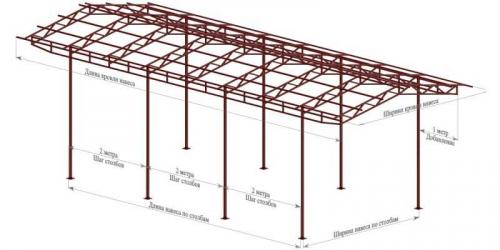

Пример чертежа навеса Источник prom.st

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

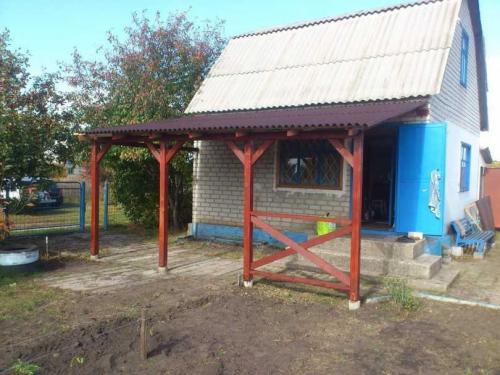

Самый простой навес. Навес своими руками — пошаговый мастер-класс, как построить простой и надежный навес (видео и 125 фото)

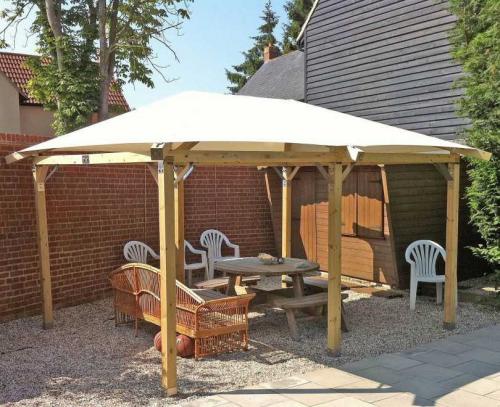

Возле помещений или над дверными проходами часто устанавливают не утепленное строение, которое называется навес. Это самостоятельный объект, который используется в разных сферах: для защиты авто от атмосферных осадков, летнего отдыха, хранения стройматериалов и т.д.

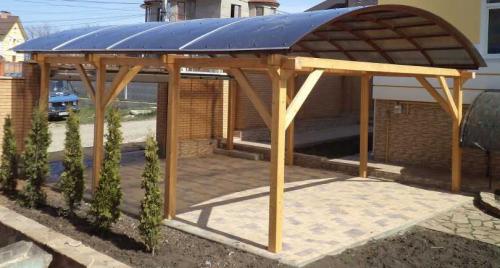

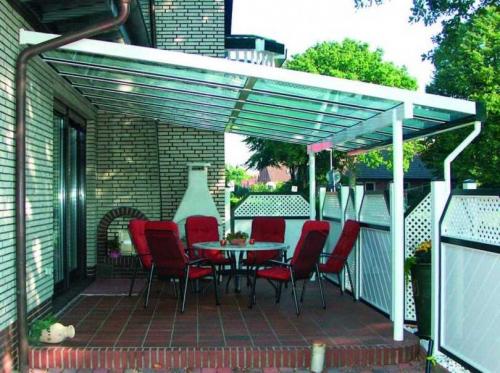

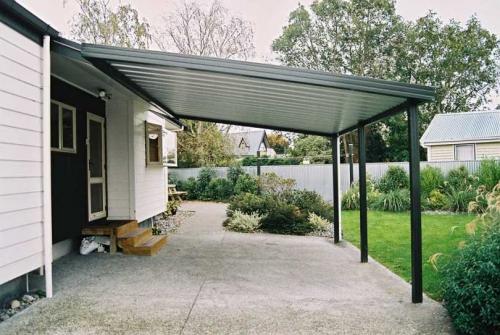

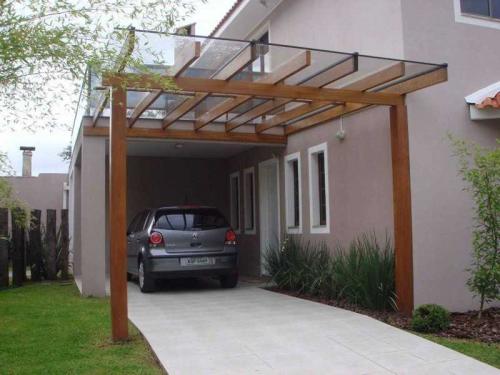

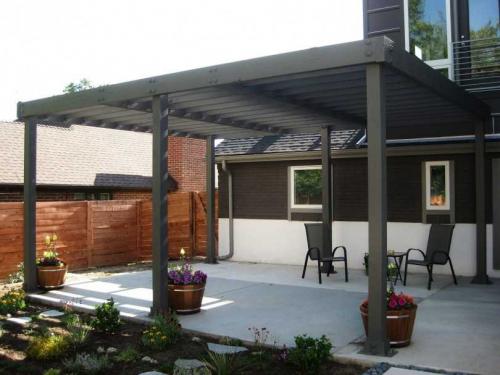

Фото навеса, сделанного своими руками, показывает, что сооружения могут быть разных размеров, форматов, конфигураций.

Соорудить строение не представляет никакого труда, и сделать это может буквально каждый, кто умеет держать молоток в руках.

Выбираем материалы

Как сделать навес своими руками? Прежде чем приступить к работе, надо приобрести стройматериалы. Строить устройство можно из древесины, пластика, металлических конструкций, с использованием поликарбоната.

Функциональность сырья

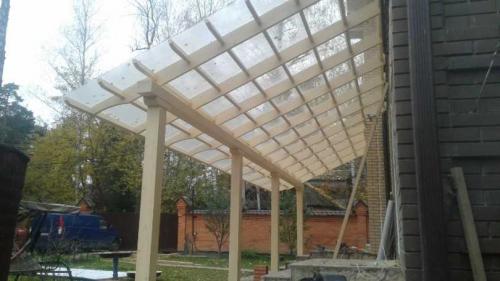

Древесина удобна в использовании. Собирать каркас можно из бруса любой формы: круглого, квадратного, клееного. Для работы потребуются столярные инструменты.

Закрепить детали можно гвоздями или шурупами. Чтобы навес на даче, сделанный своими руками стоял долго, его надо покрыть лаком, краской или другими средствами защиты.

Для металлической конструкции используется любой материал: алюминий, железо, нержавейка. Иногда в таких сооружениях можно увидеть кованые изделия. Чтобы детали из железа не ржавели их надо покрывать защитными средствами или просто красить.

Из кирпича или природного камня делают опоры. Великолепно смотрятся столбы из натурального камня. Важно знать, что сооружения с использованием камня ставится на фундамент.

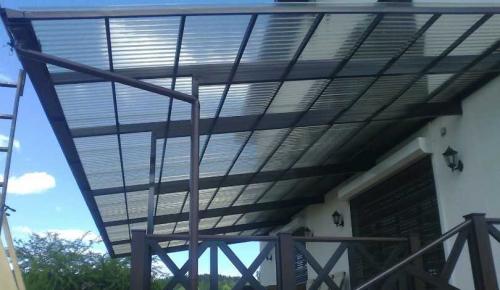

Крыша из поликарбоната сделает площадку под навесом светлой, используя материал светлых тонов или напротив, затенит, с помощью темных оттенков или другого покрытия.

Для навеса к дому своими руками используются материалы, подходящие к дизайну основного здания.

Создаем проект

После того, как вы определились с материалом, необходимо сделать эскиз стройки. Необходимо учесть место расположения, габариты и внешний вид сооружения.

Составлять проект надо с учетом особенностей конструкции и месторасположения:

• Сделать замеры возле дома, над дверью. В этих местах навес будет примыкать к зданию.
• Делая сооружение для автомобиля, надо учесть расположение опор, чтобы въезд/выезд был сводным.

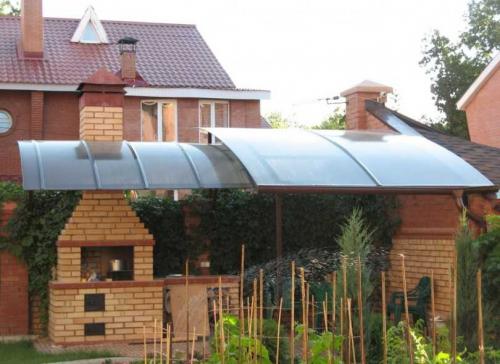

• Конструкция для зоны отдыха должна быть с учетом высоты мангала, барбекю, то есть придерживаться правил пожарной безопасности.
• Над бассейном используются материалы, выдерживающие повышенную влажность, с учетом размеров водоема.

Крыша также может быть разной конфигурации: прямой, с наклоном, одно- или двухскатной, сложной.

Для устойчивости устройства и удержания форм без деформирования, необходимо сделать расчет, в котором учесть скорость, направление ветра, количества снега.

Важно знать, что односкатная часть крыши должна ставиться с подветренной стороны. Чертежи навеса должны быть четкими, с учетом всех нюансов.

Подготовка

Сначала надо выбрать тип фундамента, который устанавливается с учетом рельефа местности.

Обратите внимание!

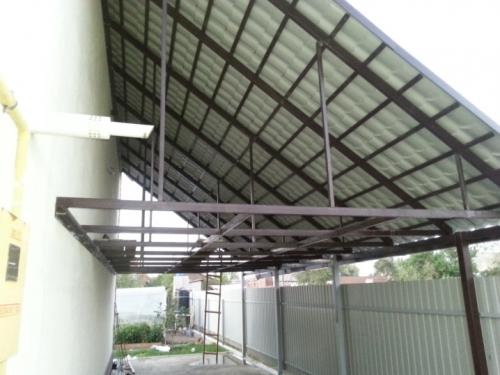

Навес 3 на 4 своими руками. Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

• вертикальных опорных столбов;
• горизонтальных ригелей или боковых ферм, объединяющих опоры;
• несущей подкровельной системы в виде ферм или стропильных ног;
• обрешётки, к которой крепится кровельный материал.

Проект арочного навеса Источник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, м	Опорные стойки (сечение/толщина стенки), мм	Стропильная система (сечение/толщина стенки), мм
4-4,5	40х40 / 2	25х40 / 2
4,5-5,5	60х60 / 3	40х40 /2
более 5,5	от 80х80 / 3 до 120х120 / 3	30х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Профильные трубы разного сечения Источник maja-dacha.ru

Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж

Проектирование и расчёты

Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.

• Если парковочная площадка не имеет жёсткого бетонного покрытия, столбы устанавливают, заглубляя в землю. Поэтому длину опор рассчитывают с учётом этой глубины.
• При установке на готовое покрытие к нижним концам опор приваривают монтажные площадки с отверстиями и крепят их анкерами.
• Если строительство начинают с устройства покрытия, в него можно заблаговременно установить металлические закладные и приварить опоры к ним.

В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.

Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:

Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.

• Для односкатной кровли достаточно 8-15 градусов.
• Для двухскатной в районах с сильными ветрами 15-22 градуса.
• Для двухскатной в снежных регионах 25-30 градусов.

Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.

Чертёж для определения длины ската Источник ibb.co

Обратите внимание! Если проектируется двухскатный навес, в формулу подставляется половина его ширины.

Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:

с = (h + b/2) х 1,57

И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.

Навес своими руками из металла. Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

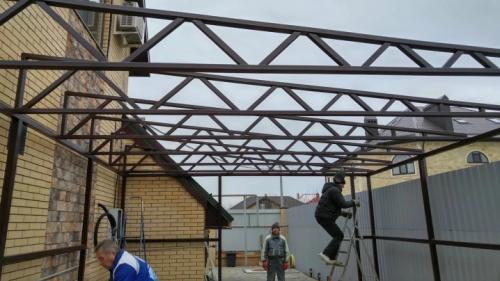

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ.

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

1. Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
2. Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
3. Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

Навес своими руками чертежи. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

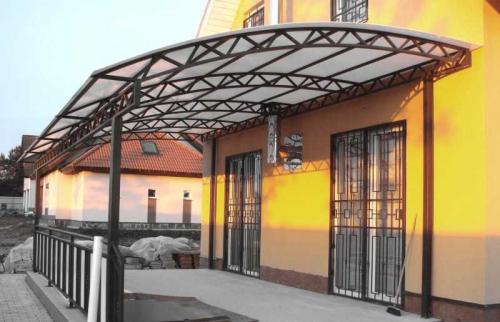

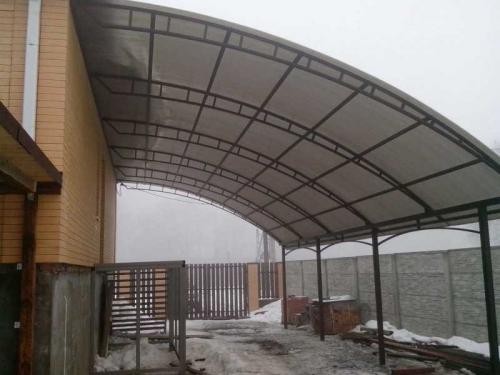

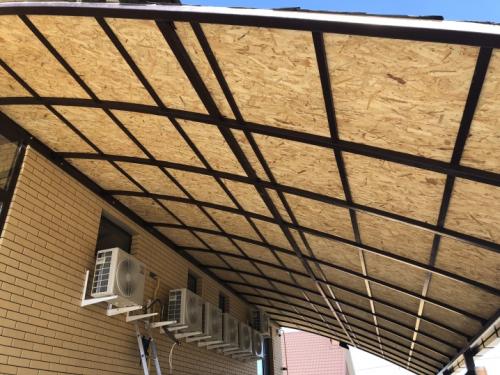

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.
