Варианты двухскатных крыш и их особенности. Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций:

Производят монтаж мауэрлата на стены. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.
Производят монтаж конькового бруса. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.
На последние укладывается коньковый брус, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.
Устанавливаются стропила попарно, образуя треугольники кровельной системы.

Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.
Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.
Поверх обрешетки набивается кровельный материал.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).
Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Двускатная крыша с разными скатами. Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
Более длинный кровельный скат может перекрывать одновременно несколько этажей.
При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Двускатная крыша с навесом. Что потребуется?

Описать процесс изготовления навеса с двухскатной крышей можно только на конкретном примере, а хочется все-таки обобщить, чтобы рассмотреть побольше различных вариантов. Но как показывает практика в ряде случаев обобщать вредно, поэтому мы посмотрим, как сделать своими руками навес с двухскатной кровлей на примере деревянного автомобильного навеса 3х6 метров.

Прежде чем приступить к поиску и приобретению материала для навеса с двухскатной крышей, необходимо сделать чертеж сооружения , ну или на худой конец эскиз. На него мы будем ориентироваться, создавая наш строительный «шедевр». К нему нужно приложить описание строительных материалов и крепежа с указанием размера каждого элемента конструкции, после этого уже можно приступать к покупке всего необходимого. Какие материалы нам потребуются?

На фундамент («А» на рисунке 1) потребуется смесь цемента и песка, шесть подпятников для опор и шесть якорей.
На опоры («В» на рисунке 1) понадобятся бруски 100х100 мм, которые нужно распилить своими руками на шесть частей по 2,5 м каждая.
На продольные балки («С» на рисунке 1) также возьмем брус 100х100 мм и распилим его своими руками на 4 элемента по 3 метра каждый.

Обратите внимание! Приобретая брус и доску, будьте внимательны. Рассохшийся, растрескавшийся и выгнутый винтом пиломатериал оставляйте на складе.

На подкосы («D» на рисунке 1) возьмем сороковую доску, разрежем ее своими руками на 16 частей длиной 100 см, а затем по краям сделаем срезы (угол 45⁰).
На стропила и обрешетку («Е» на рисунке 1) возьмем пятидесятую доску: 22 шт. – 2 метра концы обрежем (угол 60⁰), 11 шт. – 3 метра концы срезаем своими руками (угол 30⁰), 11 шт. – 800 мм один край режем (угол 120⁰), 22 шт. – 440 мм один край режем (угол 60⁰).
Для торцевой части каркаса крыши («F» на рисунке 1) берем лист влагостойкой фанеры и вырезаем из него своими руками равнобедренный треугольник, у которого боковые стороны будут 2 м, а основание 3 м. Нам понадобится два таких треугольника.
Для фиксации торцевого листа («G» на рисунке 1) возьмем тридцатую доску и разрежем ее своими руками на 4 части длиной 2 метра, концы обрежем (угол 60⁰).
Для кровли («Н» на рисунке 1) возьмем два листа сотового поликарбоната. Размер стандартного листа сотового поликарбоната – длина 6000 мм, ширина 2100 мм, а нам нужно 2х6 м на оба ската . Поэтому листы поликарбоната придется разрезать своими руками вдоль, убрав лишние 10 см ширины, хотя мы за то, чтобы стелить кровельный материал не ровно по каркасу, а с припуском, но это дело вкуса.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

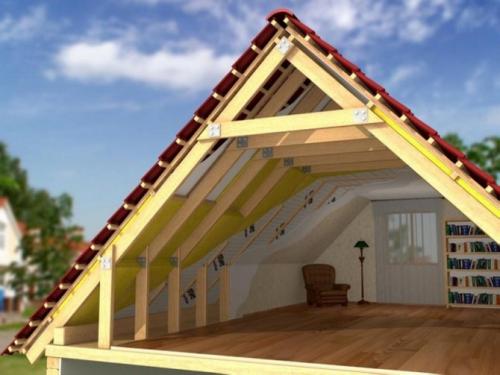

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

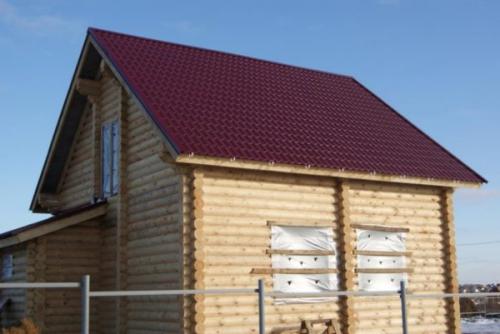

Симметричная двускатная крыша имеет лаконичный вид

Симметричная кровля оптимальна для кирпичного здания

Вальмовая кровля имеет конструкцию,похожую на двускатную

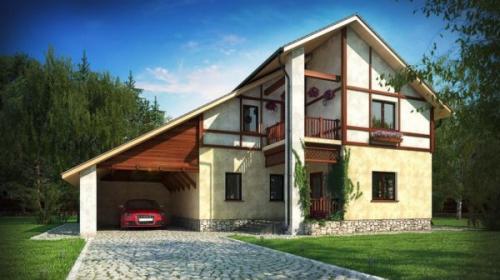

Асимметричная форма крыши делает здание оригинальным

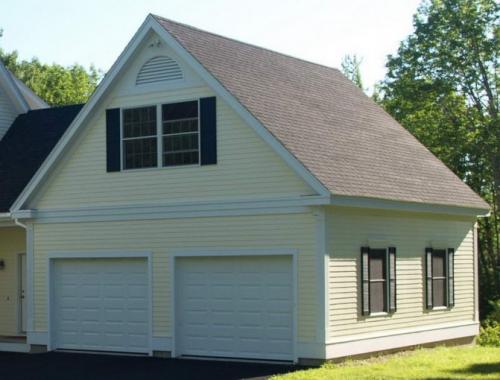

Простая двухскатная крыша подходит для домов из любых материалов

Асимметричная крыша не требует особого ухода

Монтаж кровельного материала проводится после полного завершения крепления стропил

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

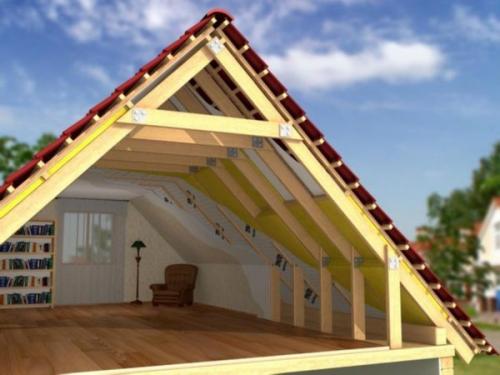

Двускатная крыша со смещенным коньком. Конструкция двускатной кровли

Типы стропильных систем

Двускатная кровля — одна из самых древних. Она представлена двумя плоскими скатами, которые смыкаются в верхней части по одной линии. Нижние края скатов опираются на стены дома, которые обычно находятся на одном уровне.

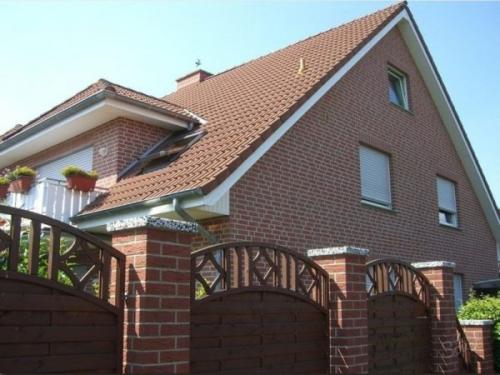

Вариант двускатной конструкции с капитальным фронтоном

Торцевые части крыши у двускатных конструкций — два вертикальных треугольника-фронтона. Фронтон может быть изготовлен из того же материала, что и стены, или сделан отдельно. Во втором случае его делают более тонким, или применяют материалы с меньшей массой — так можно снизить нагрузку на основание.

Если сделать большой угол ската крыши, то внутри можно обустроить жилое мансардное помещение

Скаты кровли могут располагаться под разными углами. Если угол будет достаточно большим, то под крышей можно обустроить мансардное помещение. При небольшом уклоне подкровельное пространство получается низким, и его используют в лучшем случае как чердак.

Ассиметричная крыша сложнее в проектировании и создании, но вполне функциональна

Двускатная крыша с разными скатами также возможна. Как правило, ее строят, когда нужно связать две стены разной высоты либо при монтаже двух скатов с разным углом наклона.

Основа двускатной крыши — стропильная система, которая может быть двух типов:

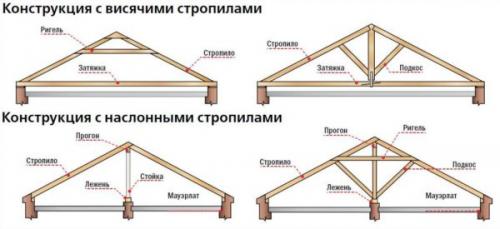

Схемы наслонных и висячих стропильных систем

Наслонные стропила делаются, когда в доме есть центральная несущая стена. На ее торце устанавливаются стойки, на которых крепится прогонный брус. Именно этот прогон и служит опорой для верхних концов стропильных ног, которые и образуют скаты. Иногда вместо стоек возводится полноценная опорная стенка — но этот вариант подойдет только для домов на массивном фундаменте.

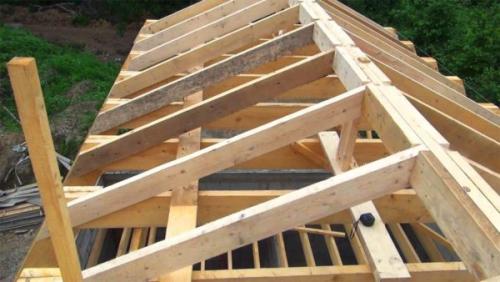

Фото наслонной стропильной конструкции — она монтируется, если в доме есть центральная несущая стена

Если центральная несущая стена находится не посередине здания, то придется делать кровлю со смещенным коньком и скатами разного размера, находящимися под разным углом.

Висячие стропила монтируются при отсутствии центральной несущей конструкции. Стропильные ноги соединяются друг с другом без верхнего прогона, опираясь друг на друга (и на коньковый брус). Для повышения жесткости в конструкцию добавляют промежуточные элементы — затяжки и накладки, которые не дают стропильным ногам разъезжаться.

Если нет центральной несущей конструкции, устанавливаются висячие стропила

Выбор стропильной системы определяется именно конструкцией самого здания :

есть средняя стенка — делаем наслонную конструкцию;
нет стенки — монтируем висячие стропила.

Расчет стропил для двускатной конструкции

Самый ответственный этап работы — расчет основных параметров каркаса будущей кровли. Здесь можно пойти тремя путями:

Воспользоваться готовым решением , сделав стропильную систему точной копией каркаса уже построенной кровли. Идеально подходит для типовых домов, но найти подходящий вариант для копирования можно не всегда.
Использовать онлайн-калькулятор для расчета стропильной конструкции. Вариант, подходящий для предварительного расчета и оценки различных вариантов. Калькуляторы, с которыми мне приходилось работать, достаточно точны, но есть риск что-то не учесть.

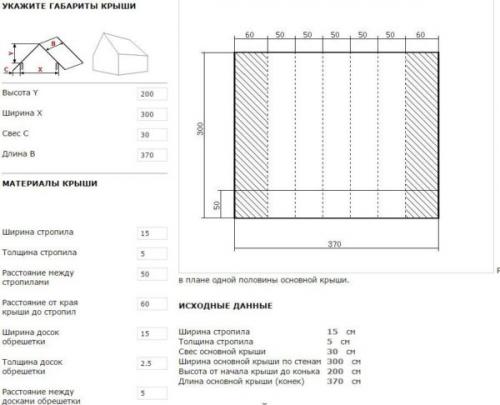

Скриншот онлайн-калькулятора для расчёта двухскатной кровли

Провести расчеты самостоятельно . Для этого следует воспользоваться формулами на основе СНиП 2.01.07-85 «Нагрузки и воздействия» и других нормативных документов. Этот вариант самый сложный, но и самый надежный.

Полный самостоятельный расчет нагрузок очень трудоемок. Основные этапы я опишу.

Схема, показывающая зависимость нагрузок от конфигурации

Вначале нам надо определить нагрузки на кровлю:

Расчет весовой нагрузки — площадь скатов умножаем на удельный вес кровельного пирога . Эта величина состоит из массы обрешетки, гидроизоляции, утеплителя и кровельного материала, и в среднем составляет от 40 до 50 кг/м².

Карта нормативных снеговых нагрузок

Расчет снеговой нагрузки — нормативную снеговую нагрузку для вашего региона умножаем на коэффициент, зависящий от угла ската. Если скаты расположены под углом 60°, то этот коэффициент принимаем равным нулю, если 30° — единице. Промежуточные значения высчитываем по формуле µ = 0,033·(60 — α), где α — угол ската.

Источник: https://dachadesign.info/novosti/dvuhskatnaya-krysha-s-raznymi-skatami-asimmetrichnaya-predposylki-k-poyavleniyu

Двускатная крыша с выносом. Для мансард

Для обустройства мансарды под кровлей двускатной крыши нужно свободное пространство без стоек, подкосов и прочих элементов стропильного каркаса. Эту возможность предоставляет система висячих стропил.

Для этого затяжку перемещают вверх на высоту потолка будущего жилого помещения. В этом случае нижние концы стропил опираются врубкой на мауэрлат, образуя жёсткий узел. Для устойчивости системы стропила наращивают кобылками, которые становятся основой свесов кровли.

При такой схеме положения затяжки (ригеля) нагрузка почти полностью переходит на стропильные ноги. Приходится увеличивать поперечное сечение наклонных балок, выбирая более мощный профиль стропил. В некоторых случаях приподнятую затяжку разгружают подвеской (бабкой).

В качестве подвески используют металлический профиль (арматуру периодического или гладкого профиля диаметром 10 – 12 мм). Металл лучше древесины работает на растяжение. Используют разрезной ригель из двух частей. Узел соединения подвески с затяжкой представляет собой шарнир.

Мансарды удобней устраивать в двускатных крышах с ломаной кровлей. В разрезе конструкция крыши представляет собой две геометрические фигуры – это треугольник на трапеции.

За счёт острых углов наклона скатов верхнего сектора кровли, добиваются более тупых углов наклона сторон трапеции. В результате получают просторный объём жилого помещения. Верхние стропила опираются на прогоны в местах перелома кровли.

Двухскатные крыши. Двускатная крыша

Из трёх основных форм крыш (1/ односкатная ; 2/ двускатная или щипцовая ; 3/ четырёхскатная или шатровая ) двускатная считается лучшей, поэтому очень распространена. В такой крыше стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил обрешёткой . В торцах крыша имеет треугольные стены — фронтоны или, иначе, щипцы . Под крышей устраивается чердак . Освещение и вентиляция чердака двускатной крыши производится посредством окон во фронтонах и (или) окон на скатах, называемых слуховыми .

Комбинация двускатной и шатровой крыши образует полувальмовую крышу, по удобствам занимающую среднее место между двускатной и шатровой крышами.

Пересечением двух двускатных крыш образуется многощипцовая крыша.

Крыши с неравномерными углами наклона скатов (то есть расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Крыша с разными углами наклона скатов

Ломаная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду . В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Ломаная щипцовая крыша

Двускатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали её любимицей не только профессиональных строителей, но и начинающих специалистов.

Двускатная симметричная крыша

СПб.

Это «статья-заготовка» о строительстве . Вы можете помочь проекту, дополнив эту статью, как и любую другую в Википедии. Нажмите и узнайте подробности .

Треугольная крыша. Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

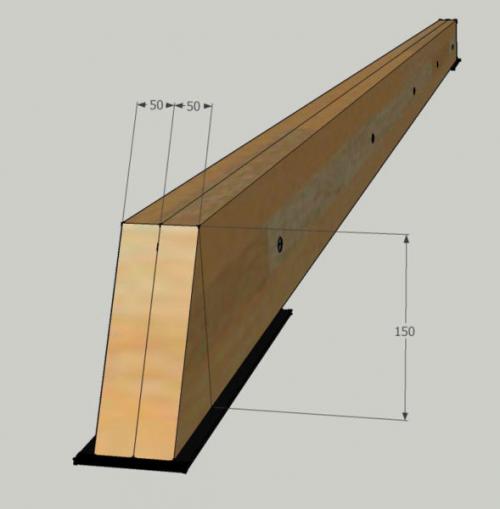

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

брус для опорных стоек — 2 штуки;
укороченные стропила — 20 штук;
полноразмерные стропила — 14 штук;
брус опорного стропила для вальмы — 1 штука;
полноразмерные стропила для вальмы — 11 штук;
доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м². Рассчитать её довольно просто:

скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

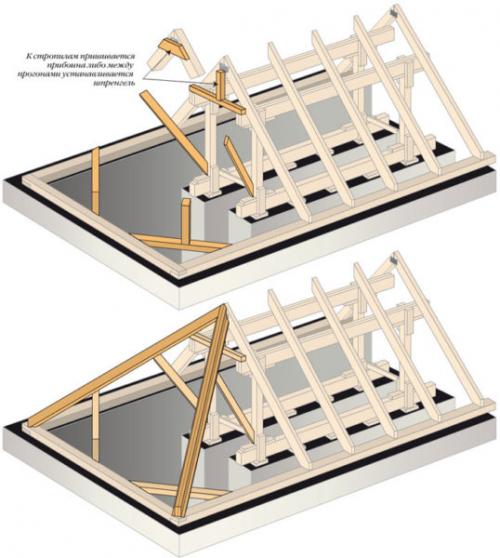

Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции
Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.
