При грамотно составленном проекте дома предлагается несколько вариантов устройства кровли, но самым подходящим в случае с наличием мансарды будет двускатная крыша.

Критерии выбора такого решения:

• внешний вид;
• погодные условия в регионе и количество осадков;
• надежность каркаса;
• надежность фундамента;
• необходимость установки трубы.

Конструкция кровли должна не только соответствовать требованиям и нормативам, она также должна нравиться владельцу. Современные решения дизайнеров позволяют подобрать двускатную конструкцию для мансарды, не испортив общий вид дома снаружи. Особенно актуальны для мансардного этажа ломаные двухскатные кровли.

При выборе конструкции важно правильно рассчитать стропильную систему – здесь пригодится информация об осадках в регионе, а также об их количестве.

Если использовать двускатную кровлю, то это позволит защитить мансарду от сквозняков, сильного ветра и непогоды в виде косого дождя. Снег с такой крыши сходит плавно и не задерживается на покрытии.

Надежность каркаса – один из критериев выбора , так как мансарда будет жилым помещением. Важно обустроить стропильную систему так, чтобы она не только поддерживала саму крышу, но и не представляла опасности для проживающих в помещении. Двускатный вариант как раз станет оптимальным решением.

В двускатной крыше есть возможность установки дымоходной трубы, что также важно, если через мансарду будет проходить данный элемент. Труба отлично вписывается в общий дизайн кровли, не мешая сходу осадков.

Чтобы точно убедиться в актуальности двускатной кровли для мансарды, рекомендуется рассмотреть основные плюсы и минусы решения.

К плюсам относят:

1. Простота и высокая скорость монтажа. Этот фактор оценят те, кто занимается возведением дома в сжатые сроки.
2. Низкий расход материалов. Вес в такой кровле распределяется на несущие стены, поэтому нет необходимости дополнительно усиливать стропильную систему в отдельных участках.

   Правильная разработка проекта крыши поможет сэкономить материалы и сделать так, чтобы остатки сырья также пошли в строительство.

3. Надежность. При грамотном возведении срок службы конструкции составит 30-40 лет.
4. Минимум затрат труда. Если строительство ведется размеренно, то сделать двускатную крышу для мансарды под силу двум людям, без применения специальной техники.

Такая крыша проста в обслуживании и ремонте, она станет особенно актуальной для регионов с большим количеством снега зимой. Осадки не будут накапливаться на скатах, так как те имеют острые углы. Из-за чего снег будет сходить быстро, и крыша останется сухой.

Есть и несколько минусов такого решения при выборе классической двускатки:

• ограниченная площадь для мансарды;
• наличие двух фронтонов;
• не актуально для домов с большой площадью.

При такой конструкции кровли сама мансарда будет иметь небольшую площадь, так как скаты создают высокий угол, но пространства для жизни остается немного. Два фронтона будут уязвимыми местами крыши, которые нужно дополнительно утеплить изнутри, отделать, покрыть водостойкими материалами или покрасить, что влечет затраты сил и финансов.

В домах с большой площадью данный тип кровли будет неактуален, в этом случае подойдет четырехскатная крыша.

Расчет двухскатной крыши с мансардой. Особенности проектирования

Проектирование мансардных крыш начинается со сбора типовых нагрузок и исходных данных (расстояния между несущими стенами и перегородками, ориентировочного плана постройки, снеговой, ветровой и особых нагрузок, требований к утеплителю , типа и веса кровельного покрытия, соображений комфортности и дизайна).

В результате расчета застройщик должен получить точные планы силового каркаса и пирога, в свою очередь используемые при расчете сметы и количества материалов. К особенностям расчета мансардной крыши относят:

• Потребность в расширении внутреннего пространства. Мансарда считается удобной при полезном объеме более 50% и высоте потолков в пределах 2-2,5 м. На «глухие» участки с высотой потолков менее 90 см отводится как можно меньше места.

  Увеличение полезного объема достигается за счет поднятия конька или установки двойного прогона, выносе стропил за стены, усилении крутизны скатов, заложении ломаных конструкций или комбинировании этих способов.

• Ужесточение требований к надежности каркаса из-за большого уклона крыши. Мансардные крыши закладываются с большим уклоном с целью снижения влияния снеговой нагрузки и поднятия потолков. Это отрицательно сказывается на весе каркаса и смете, и усложняет расчет.
• Неизбежное увеличение площади скатов и парусности крыши. При расчете мансарды особое внимание уделяется надежности мауэрлата и крепежу каждой стропильной ноги.
• Учет потребности в обязательном утеплении мансарды при выборе ширины стропильных ног и способе вентилирования кровли.

Расчет начинается с выбора типа кровли (числа скатов, простой или ломанной конструкции, способа крепления стропил). Большинство владельцев останавливают выбор на двускатных конструкциях (с упором на перекрытие или на поднятые стенки) или ломанной пятиугольной кровле.

Возможно, вам будет интересно прочитать наши материалы о том, как построить мансардную крышу своими руками , в том числе, 4-скатную и односкатную с мансардой .

Расчет двухскатной крыши Онлайн-калькулятор с чертежами. Расчет стропил двухскатной крыши – Онлайн-калькулятор

Ошибка расчёта Пожалуйста, проверьте правильность введённых данных

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Скрытые чертежи и размеры доступны после оплаты доступа Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Выберите проекцию:

• Чертеж расположения для установки стропила
• Чертеж горизонтального расположения стропила крыши

Расстояние: 0

Результаты расчета

Крыша

Угол: 43.44 °

Стропило

Угол спила: 46.56 °

Размер спила: 14.2 см

Длина: 496.22 см

Ширина: 15 см

Толщина: 5 см

Длина по скату крыши: 482.02 см

Длина от конька до запила: 413.16 см

Длина снизу от конька до запила: 406.27 см

Длина от запила до конца свеса: 68.86 см

Глубина запила по опоре (горизонтально): 5 см

Глубина запила вдоль стены (вертикально): 4.73 см

Материалы конструкции

Стропило

Ширина: 15 см

Длина: 496.22 см

Толщина: 5 см

Объём: 0.037 м³

Указанные «Размеры»

Отображение

Единицы измерения: см

Цвет чертежа: цветной

Крыша

Высота: 300 см

Ширина: 600 см

Свес: 50 см

Стропило

Запил: 5 см

Ширина: 15 см

Толщина: 5 см

Выберите способ сохранения

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Двускатная мансардная крыша своими руками. двускатная крыша с мансардой своими руками

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши :

Кроме строительных факторов, на выбор конфигурации крыши влияют особенности месторасположения постройки.

Для дома с шириной до , расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее .

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней . С крыши, смонтированной под углом в , снежинки соскальзывают под собственным весом.

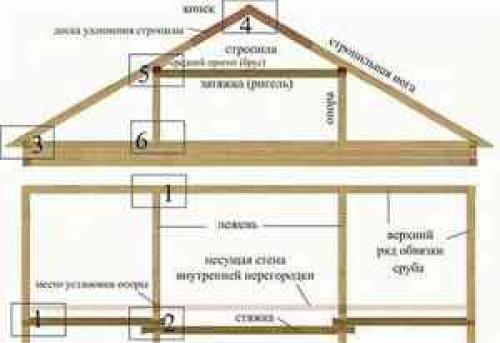

Принцип устройства стропильной системы

Несущая конструкция крыши с стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса на или на на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в . Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки , на которых делают запилы для лучшего упора в брус мауэрлата.



Определение конструктивных размеров

стропильных брусьев можно определить без вычислений. Для этого:

• фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .

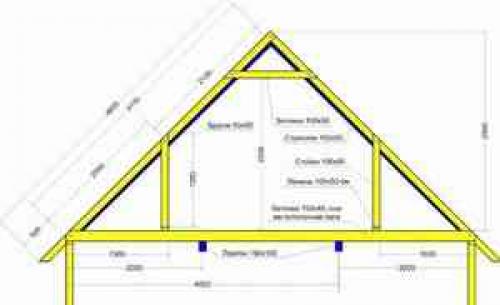

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .

Определяем количество стропильных арок . Для этого:

Делим

длину

строения на

расстояние

между опорами. Для небольшого загородного дома

оптимальный шаг

установки стропил –

1 м

. Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9 , а расстояние между ними: 8/9 = 0,9 м .



Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками :

Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет

450 градусов

, то в верхней точке брусья опираются друг на друга под углом в

900

. Верхнее соединение фиксируется металлической накладкой.

Мансардная или двускатная крыша. Особенности конструкции двускатных крыш

Двускатная крыша считается классикой, которая встречается чаще всего. Рассмотрим основные конструктивные особенности этой конфигурации. А начать стоит с основного элемента любой крыши – стропильного каркаса.

В случае с двускатными крышами стропильная система имеет следующее устройство. Весь каркас состоит из ферм треугольной формы. Каждая такая ферма представляет собой две наклонные стропильные ноги, упирающиеся основанием в мауэрлат или несущие балки межэтажного перекрытия. Для жесткости стропильные ноги скрепляются между собой горизонтальной перемычкой ближе к коньковой части крыши. Отдельно соединяются между собой и готовые фермы, чтобы вся конструкция стала прочной и устойчивой, а также смогла выдержать вес кровельного материала.

Если посмотреть на двускатную крышу со стороны фронтонов, то ее форма является ничем иным, как равнобедренным треугольником. Поскольку это одна из самых простых геометрических фигур, то и сама двускатная крыша – достаточно простая и, к тому же, надежная.

В большинстве проектов пространство под двускатной кровлей используется в виде нежилого чердака. Это обусловлено особенностью конструкции. Если под такой крышей обустраивается жилая мансарда, то львиная часть доступного пространства попросту урезается. Это необходимо для того, чтобы сделать достаточной высоты ровные стены. Потолки у мансарды под двускатной крышей, как правило, наклонные, поскольку горизонтальными их сделать не позволяет недостаток доступного пространства.

Двускатная крыша с комнатой. Варианты отделки стен

Чем интересны стены мансарды? Тем, что за обшивкой может скрываться шкаф или большая ниша, которая идет вдоль всего помещения. Часто так выходят из положения, если крыша мансардного этажа двускатная. Использовать пространство возле стены проблематично из-за небольшой высоты потолка. Выходя из положения, у окна ставят либо кровать, либо отгораживают часть площади фальшстеной. И было бы неразумным терять значительный объем, поэтому по бокам мансард часто устраивают шкафы.

Стены мансардного этажа можно отделать теми же материалами, что и в обычных помещениях каркасного дома. Для начала крепят обшивку из листовых материалов (на обрешетку), затем шпаклюют. После можно хоть красить, хоть наносить, хоть. Есть и более быстрые варианты: обшивка стеновыми панелями МДФ, древесины и т.д. Отделочный материал крепится непосредственно к обрешетке, финишной отделки не требуется. Все хорошо, но малой кровью дизайн изменить будет невозможно — только снять и переделать все заново. Так что если вы любите часто переделывать интерьер, это не ваш вариант.

Если потолок подшит доской или вагонкой, тот же материал можно пустить и на стены, а можно скомбинировать с окрашенными стенами или с декоративной штукатуркой. Но со второй комбинацией надо быть аккуратнее: не все комбинации смотрятся одинаково хорошо. Например, с венецианкой лучше не экспериментировать — она с деревом никак не дружит, ей подавай идеально гладкий потолок и никаких балок. Не тот стиль.

Зато деревянный потолок отлично уживается с кирпичом, камнем. Это беспроигрышная комбинация. Если «натурального» камня или кирпича нет, можно использовать. Он в разы легче обычного, прост в монтаже, а смотрится не хуже. Есть и еще один вариант: гибкий камень. Он чем-то напоминает линолеум, но предназначен для стен. Монтируется вообще «на раз-два», выглядит вполне правдоподобно.

Стропильная система двускатной крыши с мансардой. Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

• план мансардного помещения, его функциональное назначение, конфигурацию, площадь и высоту;
• углы уклона верхних и нижних скатов с учётом территориального расположения постройки и эстетической привлекательности;
• конструкцию фронтонных частей, наличие в них окон, вид материала для внешней отделки;

  Чертеж ломаной крыши с мансардой

• тип кровельного материала , утепление, гидро- и пароизоляцию.

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.
Её основными конструктивными элементами являются следующие составляющие:

1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
   • боковые или нижние, они устанавливаются по наклонной технологии;
   • коньковые или верхние, имеют висячую конструкцию.
3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.

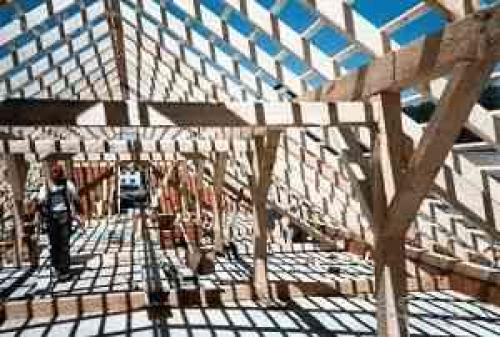

   Каркас для мансардной крыши

4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

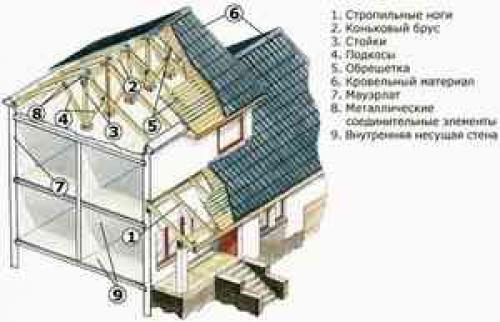

   Устройство мансардной крыши

7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.
