Введение

Габионы — это уникальные конструкции, которые сочетают в себе функциональность и эстетическую привлекательность. Они представляют собой корзины или сетки, наполненные камнями, галькой или другими материалами, которые используются для укрепления территорий, создания декоративных элементов или даже в ландшафтном дизайне. В этой статье мы рассмотрим, как сделать габионы своими руками из сетки, и предоставим подробную пошаговую инструкцию.

Преимущества габионов

Перед тем как приступить к изготовлению, давайте разберемся, почему габионы так популярны среди садоводов и дизайнеров:

• Экологичность — габионы не требуют использования вредных материалов и легко разбираются.
• Прочность — конструкции из камней и сетки выдерживают значительные нагрузки.
• Декоративность — габионы могут стать оригинальным украшением сада или двора.
• Экономичность — материалы для изготовления доступны и недороги.

Необходимые материалы и инструменты

Для изготовления габиона вам понадобятся следующие материалы и инструменты:

Материал	Описание
Сетка рабица	Металлическая сетка с ячейкой 50x50 мм или 100x100 мм.
Пруток	Металлический пруток для каркаса.
Камни или галька	Наполнение для габиона.
Проволока	Для связывания прутьев и сетки.
Инструменты	Болторезы, плоскогубцы, молоток, ножницы для металла.

Пошаговая инструкция

Шаг 1: Планирование и подготовка

Перед началом работ определите, где и для чего вы хотите установить габион. Это поможет определить размеры конструкции и количество необходимых материалов.

Учитывайте:

• Назначение габиона (укрепление, декор и т.д.)
• Размеры конструкции
• Форму (круглая, прямоугольная, сложная)

Шаг 2: Создание каркаса

Каркас габиона обеспечивает его устойчивость и форму. Для его изготовления используйте металлический пруток.

Порядок действий:

1. Отрежьте пруток необходимой длины для каждого угла габиона.
2. Соберите каркас, соединив прутки с помощью проволоки.
3. Убедитесь, что каркас устойчив и имеет правильную форму.

Шаг 3: Изготовление сетки

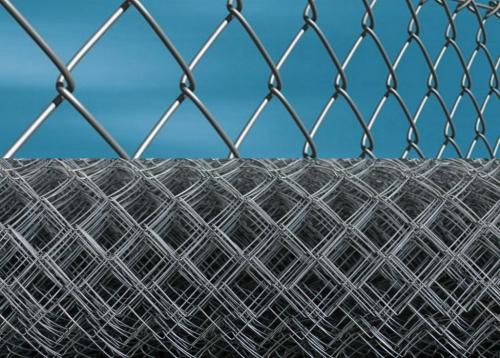

Сетка рабица — основной материал для габиона. Ее нужно нарезать на куски необходимого размера.

Советы:

• Используйте болторезы или ножницы для металла для нарезки сетки.
• Обработайте края сетки, чтобы избежать травм.

Шаг 4: Сборка габиона

Теперь приступаем к сборке самой конструкции.

Порядок действий:

1. Натяните сетку на каркас, закрепив ее проволокой.
2. Начинайте наполнять габион камнями или галькой.
3. Заполните конструкцию полностью, оставив небольшой зазор для свободного расположения камней.

Шаг 5: Установка и оформление

После сборки габиона осталось установить его в выбранном месте и оформить.

Советы:

• Если габион предназначен для укрепления, убедитесь, что он надежно закреплен.
• Для декоративных целей можно добавить растения или дополнительные элементы.

Советы и рекомендации

Чтобы ваш габион получился прочным и долговечным, следуйте этим рекомендациям:

• Используйте качественные материалы.
• Обратите внимание на плотность наполнения.
• Регулярно осматривайте конструкцию на наличие повреждений.

Итог

Изготовление габионов своими руками — это доступный и интересный способ улучшить свой участок или создать оригинальное украшение. Следуя нашей инструкции, вы сможете создать прочную и красивую конструкцию, которая прослужит долгие годы.

Связанные вопросы и ответы:

Какие материалы необходимы для изготовления габионов из сетки

Первым делом нужно определиться с типом габионов, которые необходимы, и с их количеством. Возможно, понадобится не одна модель сетчатых коробов, а несколько. Скажем, «матрасы» для моделирования основания подпорной стенки и «коробки» для возведения непосредственно стенки. Порой мало приобрести сетчатые каркасы. Например, для больших коробчатых габионов понадобятся внутренние сетчатые перегородки (диафрагмы), для придания конструкции большей жесткости.

Не обойтись и без проволоки, для скрепления сетчатых каркасов в короба и для соединения соседних «клеток». Дальновидные хозяева приобретают проволоку двойного кручения, обязательно с защитой от коррозии. Кстати, сами габионы делают из сетки проволочной крученой с шестиугольными ячейками. Проволока из низкоуглеродистой стали, оцинкованная или с другим стойким антикоррозийным покрытием. Сетка рабица, из которой делают низкобюджетные заборы – это, как говорится, совсем из другой оперы.

Покупка наполнителя для габионов – дело не менее ответственное. Фракция бутового камня (его рекомендуют использовать чаще всего) или другого материала должна быть хотя бы в 1,5 раза больше размера ячеек сетки или сварной конструкции, иначе все будет вываливаться. К примеру, при размерах ячеек 60х80 мм нужен камень размерами минимум 70х100 мм, а для заполнения секций габионов с размером ячеек 80х100 мм выбирают камни фракции от 100х150 мм.

Обратите внимание, что для строительных работ недопустимо использовать непрочные горные породы, в том числе с размягчающими прослойками, а также камни с трещинами, примесями типа глины, ракушечника и т. п..

Как правильно подобрать размер сетки для габионов

Размеры сетки для габионов двойного кручения указаны в ГОСТ Р 51285-99 и производители данного типа продукции придерживаются именно этого стандарта. По ГОСТ сетка габионная формируется из взаимно переплетённых ячеек, которые получаются посредством скручивания двух проволок толщиной от 2 до 4 миллиметров . Проволока прокручивается в одном направлении на 180° несколько раз. Достижение необходимой прочности осуществляется с помощью укрепления кромки полотна проволокой большей толщины.

Основные размеры габионных сеток двойного кручения приведены ниже:

• размер ячейки сетки для габиона: 60х80 (С60), 80х100 (С80), 100х120 (С100) мм;
• длина рулона от 20 м;
• ширина полотна от 1 до 4 м;
• толщина сетки для габионов зависит от диаметра проволоки, из которой она изготавливается - от 2,0 до 3,9 мм;
• плотность Zn-покрытия не менее 215 г/м²

Поскольку габионы применяются в большинстве случаев под воздействием агрессивных для металла факторов (воздух, вода, грунт и т.п.), то наличие цинкового покрытия по-умолчанию. Но, по требованиям проекта производитель обеспечит покрытие из ПВХ, ПНД или смеси цинка с алюминием, мишметаллом и пр.

Вес сетки двойного кручения площадью 1 м²(покрытие Zn)

Вес габионной сетки двойного кручения площадью 1 м(покрытие ПВХ)

Размер ячейки, см
6x8 (C60)	8x10 (C80)	10x12 (C100)

Сварная сетка для изготовления габионов значительной жёсткости поставляется в картах, без выпусков. Скрепление граней конструкции осуществляется с помощью спиралей или оцинкованной проволоки. Одним из характерных размеров сетки для габиона сварного является размер ячейки: 50х50х4 (0,5х0,5 м) или 50х50х4 (1,0х0,5 м), 50х50х3 с размером карта 0,5х0,5 м или 1,0х0,5 м. В некоторых случаях есть потребность в сварной сетке «с выпусками», дабы загибая их обеспечить крепление в стыках граней, как альтернатива вязальной проволоке или спиралям.

Возможна поставка сварной сетки в рулонах.

Какой инструмент лучше всего использовать для резки сетки

Для резки металлической сетки применяются различное оборудование. Целесообразность его применения зависит, как от параметров самого полотна (диаметр стержней, класс металла, тип и качество сварки), так и необходимости проводить раскрой в определенных рабочих условиях:

• ручной инструмент – болторезы и ножницы для резки арматуры из проволоки толщиной 6-16 мм, а также металлической сетки рабица;
• угловая шлифовальная машина - мощный механизированный инструмент, который хорошо подходит для резки арматурной сетки и легко справляется с прутьями более толстого сечения;
• циркулярная пила – один из наиболее часто используемых инструментов для резки металлической сетки . При наличии подходящего рабочего полотна циркулярная пила может разрезать арматурную сталь значительной толщины. Важно, чтобы оператор оборудования имел большой опыт, так как циркулярная пила менее устойчива, чем другие электроинструменты.
• электрические ножницы – оборудование станочного типа, хорошо подходит для раскроя стальной сетки. Преимущество использования электрических ножниц заключается в том, что инструментом можно легко маневрировать во время резки, что позволяет вырезать полотна из металла сложных форм;
• лазерная резка – инновационный вид металлообработки, который позволяет вести точный и быстрый раскрой сетчатых полотен из нержавеющей стали, сеток с мелкими ячейками. Резка сетки лазером дает возможность делать точный раскрой и производить готовые детали без дополнительной механической обработки полок. Использование автоматизированного оборудования позволяет оптимизировать раскрой материала, вырезать детали и заготовки в точном соответствии с конструкторскими требованиями чертежа, заданными в графическом файле компьютера.

Как правильно натянуть проволоку для крепления камней в габионе

Для изготовления габионов в основном используется крученая стальная проволока с сечением 2–6 мм, поскольку более тонкий материал не выдержит большой нагрузки, создаваемой наполнителем. Чтобы конструкция была долговечной и не разрушалась под воздействием ржавчины, применяется оцинкованный или покрытый полимерами металл. Проволока с полимерной защитой хорошо переносит высокую влажность, перепады температур и химические воздействия.

Для изготовления габионов используют следующие разновидности проволоки:

• оцинкованная (плотность цинкового слоя от 250 г/м2);
• с антикоррозийным покрытием из цинк-алюминиевого сплава в соотношении 90 и 5% соответственно;
• с ПВХ-покрытием – благодаря особому составу покрытия проволока не взаимодействует с воздухом, влагой и прочими атмосферными воздействиями, а также устойчива к критическим температурам и их перепадам.

ФОТО: habarovsk.terra-m.ru

Оцинкованная проволока для изготовления габионной сетки

Существует две технологии создания габиона из металлической сетки:

• каркасная – для изготовления используется металлическая сетка, которая крепится на жёсткий металлический каркас;
• сварная – металлические прутья или проволока переплетаются и свариваются вместе, образуя цилиндрическую или коробчатую конструкцию.

Конструкции, изготовленные по второй технологии, отличаются наибольшей прочностью. К тому же они более привлекательны, поскольку им можно придать любую форму, превратив в оригинальный арт-объект.

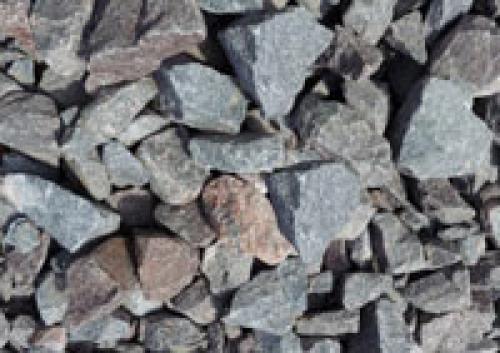

Какие камни лучше всего подходят для наполнения габионов

Так как от грамотного, соответствующего целям и условиям применения габионных конструкций, выбора каменного заполнителя для габиона во многом зависит эффективность решения поставленных задач, к выбору этого материала следует подходить внимательно и ответственно. Согласно рекомендациям специалистов, в габионах должен использоваться природный или искусственный камень грубого дробления, отвечающий необходимым требованиям к составу, форме, размеру и характеристикам. Выбор камня также определяется в зависимости от типа предполагаемого сооружения (надводного или подводного), в некоторых условиях допускается применение местного материала.

Материал и форма камня для габионов

Наиболее популярными материалами, используемыми в качестве каменного заполнителя габионных конструкций, является камень твердой изверженной породы: гранит, базальт, кварцит, диорит. Также допускается применение песчаника и других метаморфических пород с высокими прочностными показателями и морозоустойчивостью. Форма камня зачастую не имеет значения – только декоративные сооружения предъявляют определенные требования к форме материала, тогда как для функциональных ландшафтных конструкций важен только размер – он должен быть не меньше размера ячеек габиона.

Размер заполняющего камня для габионов

Чтобы сделать берегоукрепление с применением габионов максимально эффективным и надежным, а решение прочих задач применения габионных конструкций целесообразным и долговечным, нужно внимательно отнестись к выбору каменной фракции.

• Заполняющий камень для надводных габионов должен как минимум на 30% превышать по размеру ячейку сетка габиона.
• Заполняющий камень для подводных габионов должен как минимум на 50% превышать по размеру ячейку сетка габиона, то же касается и заполнения габионов для применения на участках с переменным уровнем воды.
• Как правило, габионы не заполняются камнем больше 250 мм.
• Для применения на участках с волновыми нагрузками на берег заполнение габионов предусматривает размещение каменного материала только в 2/3 высоты габиона.
• Для равномерного заполнения полости габиона допускается применение не более 10% от общего объема заполнителя некондиционного каменного материала меньшей фракции в соответствии с проектом.

Характеристики камня для габионов

Главными характеристиками камня для заполнения габионов являются прочность и морозоустойчивость материала: прочность каменного наполнителя должна быть не меньше показателя М1000, морозоустойчивость – не ниже F150. В случае приобретения гранитного заполнителя не лишним будет уточнить степень радиоактивности материала, так как импортный камень может не соответствовать российским стандартам безопасности.

Выполнив грамотный расчет подпорных стен и защитных конструкций для укрепления естественного ландшафта местности, выбрав соответствующий предъявляемым требованиям и поставленным задачам применения камень для заполнения габионов, можно решить самые сложные задачи территориального планирования, армирования и декоративного благоустройства на самом высоком уровне.

В нашей компании вы можете купить габионы на выгодных условиях. Ознакомиться с ассортиментом компании, сферах применения габионных конструкций Вы можете в разделе.

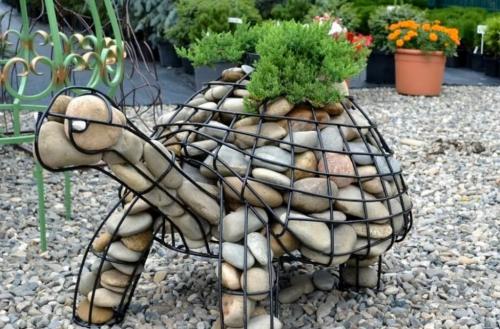

Как собрать каркас габиона из сетки

Такой длительный срок получается благодаря применению для габионов очень  прочных материалов — металл и камень с различной текстурной поверхностью. Практически всегда используется проволока из стали, покрытая цинком горячим методом, плотность покрытия такого материала составляет 250-280 г/м2. Проволока для такой сетки в 5 раз крепче, чем применяемая для плетения всем известной сетки рабицы. Иногда стальную проволоку защищает от коррозии слой из ПВХ-материала толщиной 2-6 мм. Но такой каркас редко используют для габионов.

Применяют уже готовые контейнеры, различных форм и размеров с прочной сетки. Они считаются весьма надежными, поскольку при их изготовлении применяют двойную скрутку из проволоки. Они имеют объемную форму многоугольника, которая напоминает соты у пчел. Для габиона камни помещаются в проволочный каркас сетки, которая имеет ячейки.

Для больших размеров и тяжелых конструкций , часто используют отдельные отсеки, что препятствует тяжелым камням выдавливать стенки каркаса наружу, во избежание искривления правильной геометрии. Противоположенные стороны скрепляют при помощи двухсторонних крючков. Металл под воздействием высокой температуры летом и низкой зимой расширяется и сжимается соответственно. Два материала металл и камень имеют различные коэффициенты сжатия.

Этот фактор не влияет на надежность конструкции, благодаря ее гибкости. Пожалуй, надежность это главная причина, по которой их используют на прилегающих у дорог возвышенностях и берегах водоемов.

Как закрепить края сетки, чтобы избежать разрывов

Если вы задумываетесь, как соединить рулоны сетки рабицы и быстро натянуть ее на забор, то начать лучше с приваривания основных крючков к опорам. Продолжать работу желательно после того, как бетон под опорами хорошо уплотнится, то есть, приблизительно через неделю. Есть профильные трубы, к которым крючки уже приварены, но лучше изготовить их самостоятельно. Для этого берут стальной прут, гвозди и толстую проволоку. По три крючка устанавливаются на двухметровую опору. Первый крючок должен находится на расстоянии 15 см от земли. Второй крепят через 10 см, третий посередине опоры. Далее приступают к креплению самой сетки. Рулон рабицы устанавливается возле угловой опоры. Материал отматывается и сразу надевается на крючки. Край сетки надежно фиксируется. Арматуру приставляют вплотную к трубе и быстро приваривают. Таким образом, при натяжении сетка не будет прогибаться. Далее рулон переносят к следующей опоре и продолжают аккуратно его разматывать. Сетку можно равномерно натянуть, при этом каждый раз не приваривая ее к крючкам. Важно избежать такого момента, как провисание некоторых элементов сетки спустя несколько лет эксплуатации. Поэтому рабицы дополнительно закрепляют между опорами. Для этого понадобится толстая проволока и сварочный аппарат. Отвечая на вопрос о том, как соединить 2 рулона сетки рабицы и сделать так, чтобы она не провисала, нужно знать, что конструкция будет крепче, если продеть дополнительную проволоку во 2 и 3 ряды ячеек, находящихся по горизонтали. Проволока должна тянуться вдоль всего забора. Крючки хорошо загибают, на трубы надеваются заглушки из качественного пластика, столбы окрашиваются в необходимый цвет.

Как рассчитать необходимое количество сетки и камней для габиона

Камень для габионов играет важную роль в их конструкции, поэтому верное его расчет существенно. Для определения необходимого количества камня при строительстве габионов следует учесть несколько факторов.

Первым шагом является определение размеров и формы габиона. Затем необходимо учесть геометрию камня, его объем и плотность.

Расчет количества камня можно выполнить, учитывая что средний размер габионного камня составляет примерно 150-250 мм. Для начала определяется объем габиона, умножая его длину, ширину и высоту в метрах.

Далее следует определить необходимый объем камня в кубических метрах, учитывая, что стандартная плотность камня составляет примерно 1,6 тонны/м³. Для этого объем габиона умножается на плотность камня.

Однако следует учесть, что можно использовать разные размеры и формы камня, в зависимости от ваших предпочтений и требований к габиону. Расчет можно изменить, учетом выбранного вами размера и формы камня.

Итак, расчет камня для габионов требует учета размеров и формы габиона, а также геометрии, объема и плотности камня. Тщательный расчет поможет получить необходимое количество камня для создания прочной и устойчивой конструкции.
