Односкатная крыша своими руками. Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

Крыша может быть утеплённой или холодной.
Для утепленной односкатной крыши монтируются все элементы кровельного пирога
Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

над отдельно размещённой бытовой или жилой постройкой;
над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег. В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности.

Односкатная крыша примыкание к стене. Советы по возведению односкатной крыши для пристройки к дому

Односкатный тип кровли считается оптимальным при необходимости покрытия пристройки к дому: при минимуме затрат и относительно простом монтаже владелец получает герметичную и надежную конструкцию.

Все работы заложению такой кровли при желании выполняются самостоятельно, силами 1-2 человек.

Как возвести односкатную крышу для пристройки к доме, как крепить ее к стене, расскажем в статье.

Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

, чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
– сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
, в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
– с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Как сделать односкатную крышу на сарай. Преимущества и недостатки каркасной конструкции из дерева

Возведение каркасной хозяйственной постройки из деревянных брусков имеет ряд преимуществ:

В специализированных строительных магазинах можно приобрести готовые детали для сборки каркасной конструкции сарая.
Построить такое сооружение несложно самому, так как сборка деталей происходит по принципу конструктора. Для этого необязательно обладать специальными познаниями в строительстве. Все элементы и соединения каркаса подогнаны по размерам, а наличие инструкции сделает процесс постройки легче.
Каркасный деревянный сарай прослужит долгие годы, если за ним осуществляется соответствующий уход, а при его постройке были соблюдены все правила.
Возведение конструкции не займёт много времени. Обычно хватает одной недели для строительства всего сарая. В это время входит: установка фундамента, сборка всех элементов каркаса, обшивка стен, вставка дверей и окон, настил кровли.
Деревянные детали конструкции легко поддаются дополнительной обработке.
При постройке сарая с односкатной крышей нет необходимости в установке стропильной системы.
Каркасную конструкцию сарая несложно разобрать и заново возвести в другом месте. В этом случае речь идёт о лёгких постройках, без фундамента.
Затраты на покупку материалов для такого сооружения намного меньше, чем, к примеру, кирпичного. Многие придерживаются того мнения, что деревянная конструкция недолговечна и ненадёжна. Однако если принять во внимание срок службы этих деталей и затраченные средства на материалы, то такой вариант намного выгодней.

Простая односкатная крыша. Ноу-хау: сочетания односкатных крыш

Есть одна новая архитектурная мода: двускатная крыша, которая состоит из двух односкатных, но не соединенных в коньке. И технологически речь идет все-таки о двух отдельных односкатных крышах, которые строятся по всем правилам. А по середине размещают либо плоскую часть, либо открытую террасу между двумя половинами дома. Невероятно удачное и функциональное решение, заметим, которое позволяет добавить побольше естественного освещения в дом.

Дома с односкатной крышей признаны во всем мире как наиболее благоприятные в плане энергосбережения. Что и не удивительно, ведь куб в этом плане тоже занимает первое место, а что же тогда представляет собой такой дом, если не куб?

Сейчас мы вам раскроем секрет: все дело в компактности. Любое строение называется компактным, если у него насколько только возможно минимальная площадь всех внешних поверхностей. Так, дом иногда строят по достаточно заковыристым проектам, когда почти у каждой комнаты – по три внешней стены, плюс еще сложная крыша. А иногда так, что у комнат – всего по одной такой стене, а крыша вообще односкатная.

В чем суть? Чем меньше таких внешних поверхностей, которые контактируют с холодным уличным воздухом, тем сам дом окажется теплее. Вот почему в строительстве так важна компактность!

Простая односкатная крыша. Ноу-хау: сочетания односкатных крыш

В этой конструкции все просто: односкатные крыши строятся по одинаковым шаблонам, но опираются на два параллельных мауэрлата-прогона. И главный плюс в том, что такая безраспорная конструкция не «раздвигает» стены дома своим давлением, а, значит, к самому каркасному строению уже намного меньше требований по прочности. Правда, в таком доме должны быть минимум две внутренние стены.

А еще в современной архитектуре сравнительно недавно появился новый стиль: объединенные в единое целое крыши, которые имеют наклон в разные стороны.

Источник: https://balki-v-interere.postroivsesam.info/stati/kreplenie-stropil-odnoskatnoy-kryshi-stropilnaya-sistema

Односкатная крыша с козырьком. Виды

Козырьки могут быть односкатными, двускатными, арочными, плоскими, сферическими, в виде маркизы, вогнутыми.

Односкатный козырёк — самый простой и дешевый вариант по сравнению с другими видами. Его несложно сделать и установить самостоятельно. Односкатные навесы бывают обычными и с подзором. Односкатные и двускатные конструкции лучше отводят воду, на них не задерживается снег.

Преимущество двускатного козырька в том, что он лучше защищает от косого дождя. Кроме того, двускатный каркас более жесткий, поэтому двускатная конструкция выдерживает большую ветровую нагрузку. Сделать двускатную конструкцию сложнее.

Плоские простые козырьки подойдут для рустикального или прованского стиля, проще всего их сделать из сбитых вместе досок. Для зданий современного дизайна используют и стекло.

Арочные формы также позволяют осадкам стекать естественным образом. Их несложно монтировать, они подходят к разным архитектурным стилям, создают красивое обрамление входа.

Оригинально выглядят сферические навесы, но изготовить их сложно: нужно сделать много закругленных деталей.

Козырек в виде маркизы представляет собой выгнутую конструкцию, такую, как на фото.

В этой статье мы остановимся на односкатном варианте — они проще других видов в изготовлении.

Односкатный козырек может быть

на опорах;
навесным

Каркас навеса делают из дерева или металлического профиля, металлических уголков, швеллеров, также встречаются красивые кованые козырьки. Важно, чтобы материал сочетался со стилем всего строения.

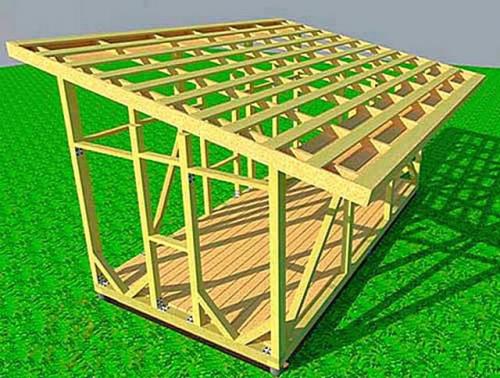

Односкатная крыша 6 метров. Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Односкатные крыши конструкция. Устройство

Односкатная крыша считается дешевым видом кровли, который можно возвести своими руками.

Но для этого необходимо понимать устройство конструкции и ознакомиться с основными терминами.

Это поможет не только понимать уже готовые планы строительства, но и сэкономить на постройке.

Схема сборки односкатной крыши своими руками: узлы и рабочие чертежи

Узлы кровли — это необходимые элементы, которые являются этапами возведения односкатной кровли. Они обязательны при строительстве жилого дома, однако в некоторых случаях ими можно пренебречь.

Особое внимание уделяется соединениям стропил с коньком и мауэрлатом, узлам в различных типах стропильных систем (наслонной, висячей), а также элементам усиления.

Подробнее об узлах 1-скатной кровли, читайте здесь .

Обычный порядок сборки 1-скатной кровли :

Обустройство армопояса, при необходимости.
Крепление мауэрлата.
Сборка стропильного каркаса.
Монтаж обрешётки.
Устройство кровельного пирога.
Крепление кровельного покрытия.
Финишные работы.

Обустройство армопояса

Армированный пояс — это основание под мауэрлат , необходимое для равномерного распределения нагрузки. Также отвечает за надежность крепления мауэрлата. Представляет собой жб ленту (залитую бетоном арматуру).

Армопоясом можно пренебречь в нескольких случаях:

для кирпичных или деревянных стен;
на плотных скалистых грунтах;
для нежилых построек в местности без сильных ветров.

Армопояс заливается по всему периметру стен дома.

Подробнее об армопоясе односкатной крыши читайте здесь .

Мауэрлат

Как и армопояс, мауэрлат отвечает за распределение нагрузки веса крыши на стены. В односкатных крышах он устанавливается на фронтальную (самую высокую) и противоположную стены. Строительные балки опираются концом именно на него.

Мауэрлат выполняется из :

скрепленных между собой досок;
из бруса или бревен для деревянных стен;
из стального профиля.

При монтаже мауэрлата рекомендуется использовать гидроизоляцию , чтобы увеличить срок службы узла.

Более детальная информация о мауэрлате для односкатной крыши находится в этой статье .

Фронтон

Просвет между боковой стеной и скатом “зашиваются” фронтоном. Он может быть построен как до строительства стропильной системы, так и после. Обычно используются материалы строительства стен, хотя можно сделать обшивку из сендвич-панелей. За рубежом часто в качестве фронтона и фронтальной стены используется каркас для панорамного остекления.

О фронтонах для односкатной крыши узнайте из нашего материала .

Стропильная система

Стропильная система — каркас крыши . Можно использовать монолитные брусья или “нарощенные” (из 2 и более частей с небольшим шагом, чтобы выдержать нагрузку). В стропилах делается вырезка по форме мауэрлата, в который они упираются. Но требуется дополнительное крепление.

Шаг между балками обычно составляет от 50 см до 1 м, но может быть больше или меньше в зависимости от того, какой тип кровельных материалов используется. Тем меньше шаг, тем большую нагрузку выдерживает система.

Подробнее о стропилах односкатной кровли рассказано здесь .

Обрешетка

Дощатый настил, на который крепится финишная кровля, — обрешетка . Она может быть:

сплошная с плотным прилеганием досок;
в разрядку с небольшим просветом.

Сплошная обрешетка подойдет для любого типа кровли , но обойдется дороже. При установке обрешетки в разрядку необходимо определить шаг — расстояние между досками. Он зависит от типа финальной кровли, обычно указывается в инструкции к металлочерепице или профилю.

Внимание ! Обрешетка крепится к стропилам гвоздями.

Для лучшей изоляции и крепления кровельного пирога обрешетка может быть в несколько “уровней”.

Более полную информацию об обрешетке односкатной крыши вы найдете в этой статье .

Свесы

Карниз выполняет защитную функцию, поэтому длина свесов должна быть от 20 до 60 см . В таком случае при скатывании воды она будет отводиться достаточно далеко от стен, что увеличивает их срок службы.

О свесах для односкатной кровли читайте тут .

Односкатная крыша своими руками: чертежи. Односкатная крыша своими руками: устройство, конструкция, чертежи

При возведении небольших зданий – гаражей, хозяйственных построек, маленьких жилых домов – часто применяют вместо двускатной крыши односкатную конструкцию. У нее есть ряд преимуществ:

простота конструкции. Как следствие – уменьшение количества конструктивных деталей, ускорение и упрощение работ;
уменьшенная площадь кровельного настила. Соответственно, затраты на материалы уменьшаются (до двух раз);
возможность обойтись без внутренних опор при пролете до 5…6 м;
упрощение ремонта – за счет небольшого ската крыши находиться на ней можно без дополнительной страховки и приспособлений (относится к кровлям с углом наклона до 10 градусов);
снижение ветровой нагрузки при наличии преобладающих однонаправленных ветров.

К сожалению, есть и минусы, основным из которых в нашем регионе стоит считать увеличение нагрузки от атмосферных осадков на пологую кровлю.

Устройство простой односкатной крыши показано на схеме ниже.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

для снижения ветровой нагрузки необходимо уменьшать угол ската;
для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.
