Уклон скатов определяется на этапе проектирования и зависит от выбора кровельного покрытия, климатических условий, типа чердачного помещения (холодный или мансардный), дизайна самой кровли.

Если дом будет строиться в местах с сильными ветровыми нагрузками, то уклон стараются сделать небольшим, чтобы уменьшить нагрузку на кровлю. В случае строительства дома в регионах с обильным выпадением осадков уклон делают значительным (до 60°) с целью снижения нагрузок от снега, талой и дождевой воды.

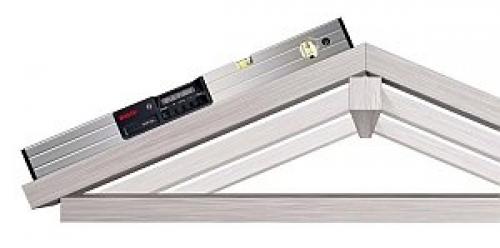

Однако бывает необходимость узнать величину угла уклона на возведенной кровле. В этом случае используют уклономер или простые тригонометрические формулы.

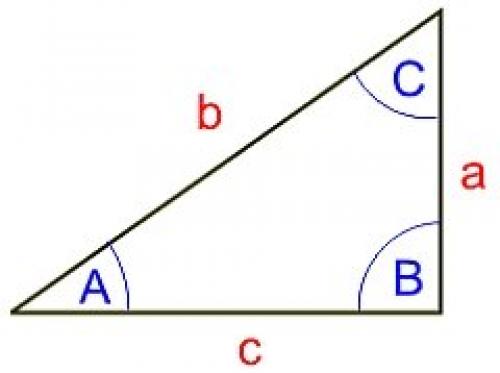

Но, чаще всего, у начинающего строителя нет под рукой уклономера, и на помощь приходит геометрия. Возьмем двухскатную крышу и рассмотрим ее разрез вдоль конька. Полученное сечение представляет собой односкатную крышу, форма которой представляет прямоугольный треугольник.

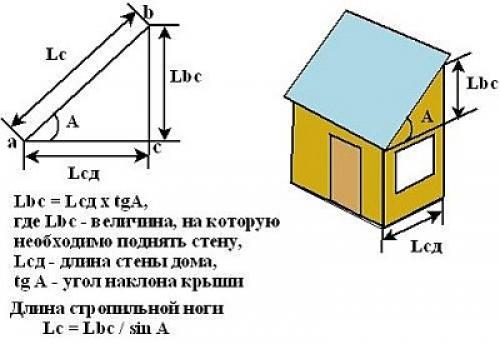

Первый катет выступает в качестве половины ширины дома. Второй катет – высота от конька до перекрытия. Гипотенуза – длина ската. Зная два любых параметра, можно с легкостью выполнить расчет уклона. Приведем пример для большей наглядности и понимания.

Ширина дома 8 метров, длина стропильной ноги 10 метров. Уклон двускатной кровли находится из следующего выражения :

где A – угол уклона кровли;

c – половина ширины дома;

b – длина стропильной ноги.

В данном примере половина ширины дома составит с=8÷2=4 метра. Произведем расчет уклона :

Полученное значение является радианной мерой угла. Чтобы перевести радианы в градусы, воспользуемся таблицей Брадиса, которая широкодоступна в сети интернет. Искомый уклон составит 66°.

Оптимальная высота конька двухскатной крыши. Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Калькулятор расчета высоты конька двускатной крыши. Расчет покрытия для кровли

Удобный в использовании калькулятор кровли предназначен для определения конкретного количества материала, необходимого для устройства кровли, в том числе доборных и комплектующих элементов. Если при выборе материала возникли затруднения – закажите обратный звонок, наш менеджер перезвонит и ответит на ваши вопросы, предоставив подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты и доставки. По вашему желанию может быть составлена точная смета расходов на устройство кровли.

Для расчета кровли нужно выполнить ряд замеров, результаты которых необходимо будет внести в соответствующие поля калькулятора. Использовать для этого планы здания и отдельные чертежи надо с пониманием того, что некоторые указанные на них размеры могут отличаться от фактических. Кроме того, замеры следует производить, учитывая следующие факторы:

• угол наклона и геометрию крыши, которая может быть односкатной, двускатной, шатровой, мансардной, вальмовой;

• необходимость устройства на крыше люков и других элементов, оставляемых без кровельного покрытия;

• будет ли в составе конструкции кровли теплоизоляция и какой утеплитель выбран.

Работа с калькулятором начинается с выбора типа кровли и материала, который будет использован в качестве кровельного покрытия – металлочерепица , профнастил или фальцевая кровля . Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой. Следующим шагом необходимо внести результаты ваших замеров в соответствующие поля и выбрать – делать расчёт с утеплителем, софитами или без.

Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами , крепежами. Программа калькулятора позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме можно подобрать оптимальный вариант для вашего дома.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента, уделяя особое внимание размерам скатов. Однако максимально точный расчет поможет выполнить только высококвалифицированный специалист.

Высота крыши по отношению к дому. Важнейший параметр при строительстве вальмовой крыши — высота: от чего зависит, как рассчитать?

Вальмовые крыши пользуются большой популярностью у застройщиков частных домостроений.

Архитектурная конструкция выгодно отличается от других видов кровель.

Высота кровли влияет на способность кровли эффективно избавляться от дождевых и снежных осадков. Величина параметра важна при устройстве мансардного этажа.

существенно влияет на стоимость возведения вальмовой крыши. Чем оно больше, тем длинней накосные и рядовые стропильные ноги и нарожники.

Одновременно с удлинением стропил увеличивается площадь кровли , которой потребуется большее количество материала покрытия.

Чтобы сбалансировать затраты на строительство с получением нужного объёма чердачного пространства, необходимо произвести точный расчёт.

Это позволит найти оптимальный вертикальный размер вальмовой крыши.

От чего зависит?

Основные факторы, влияющие на расстояние до конька:

• Вид.
• Атмосферные явления и высота.
• Наличие чердака или мансарды.
• Тип кровли.

Вид стропильной системы

Вальмовые стропильные каркасы подразделяются на три основных вида:

• Стропильные каркасы шатрового типа представляют собой 4 ската в виде одинаковых равнобедренных треугольников (), сходящихся вершинами в верхней точке. Опущенный перпендикуляр из неё до верхнего перекрытия строения будет являться высотой шатровой конструкции.

  Такие конструкции кровли часто используются для садовых беседок и других квадратных в плане построек.

  Как правило, вертикаль вальмовой кровли равна длине балки мауэрлата одной из вальм. Это видно из геометрических построений накосных стропил и мауэрлата, где угол наклона скатов равен 450.

• Классическая стропильная система с 2 вальмами представляет собой две пары противоположных скатов. Одна – это две торцевые вальмы в виде равнобедренных треугольников и вторая пара состоит из двух равнобедренных трапеций. Все вальмы своей верхней частью смыкаются на коньковом прогоне.

  Если при пролёте 6 метров угол наклона стропил жёстко привязан к нормативной снеговой нагрузке, а соответственно от этого зависит вертикальный размер крыши, то при пролёте 12 метров и более возможны другие варианты.

  В таких случаях в строение каркаса вводятся дополнительные усиливающие элементы в виде стоек, раскосов и шпренгелей.

  Вспомогательные усиливающие элементы увеличивает несущую способность кровли. А это в свою очередь позволяет делать крышу несколько меньше расчётного параметра по.

• Полувальмовые конструкции . Высота конькового прогона рассчитывается так же как и в предыдущем случае. Единственным отличием является то, что из-за укороченных вальм на диагональные стропила приходится меньшая нагрузка, что позволяет возводить кровлю менее высокой.

  Вертикаль вальмовой крыши влияет на стоимость её возведения. Чем меньше вертикаль, тем меньше требуется материалов, а соответственно и финансовых затрат.
