Самостоятельное возведение двухскатной крыши. Виды крыш

Самостоятельное возведение двухскатной крыши. Виды крыш

Строительство крыши начинается с выбора проекта конструкции, то есть с определения ее будущей формы. В современном частном строительстве наиболее распространенными видами являются:

• Односкатные крыши . Вариант конструкции с одним скатом наименее трудоемкий, быстровозводимый и позволяет значительно сэкономить на материалах. Основными недостатками являются невозможность обустройства полноценного чердака и мансарды, в виду низкого подкровельного пространства, а также применения в заснеженных районах при небольших углах наклона.
• Двухскатные крыши (щипцовые) . Конструкция с двумя скатами и двумя фронтонами, является наиболее распространенной в частном строительстве, поскольку обеспечивает баланс между трудоемкостью, затратами и практичностью. Позволяет создать полноценное чердачное помещение и эффективно справляется со значительными атмосферными осадками в зимний период.
• Четырёхскатные крыши . Максимально надежные конструкции в плане устойчивости к атмосферным явлениям: ветровым и снеговым нагрузкам. Отличаются значительным весом – требуют крепкого фундамента и прочных несущих стен, а также продуманной стропильной системы. Также благодаря большой площади кровельного покрытия и значительной теплоотдачи, предполагают дополнительное утепление.
• Вальмовые крыши . Сооружения состоят из четырех скатов, в которых боковые имеют форму равнобедренной трапеции, а торцовые – треугольника. Обладают минимальным сопротивлением к ветровой нагрузке и привлекательным внешним видом, однако сложны в расчете и монтаже.
• Полувальмовые крыши (голландские) . Каркасная конструкция аналогична предыдущему, за исключением треугольных скатов, которые имеют усеченный вид, в следствие чего появляются небольшие фронтоны. Главным преимуществом является возможность обустройства полноценного жилого помещения. Однако такая крыша требует создания сложной стропильной системы из-за большого количества углов.
• Шатровые крыши (пирамидальные) . Системы из четырех одинаковых скатов в форме равнобедренных треугольников, сходящихся в одной точке. Конструкция обладает наилучшими аэродинамическими свойствами и устойчивостью к сильным осадкам, благодаря равномерному отводу вод. Основной недостаток – сложность проектировки и возведения каркаса.
• Многоскатные крыши (многощипцовые) . Представляют собой комбинированные скатные крыши для зданий в форме буквы «П», «Г», «Т». Наиболее сложные в проектировании, изготовлении и сборке. В частном строительстве применяются крайне редко.

Двускатная крыша дома 10 н. Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

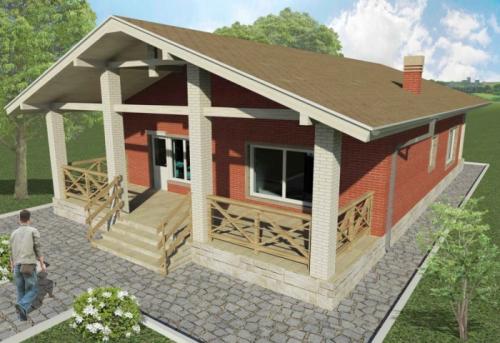

Двускатная крыша одноэтажного дома. Характеристика кровли

Внешне конструкция двускатной крыши выглядит довольно просто. Два равных ската опираются на несущие боковые поверхности одинаковой высоты. Пространство под кровлей обладает треугольной формой. Стены, находящиеся между скатами, именуют фронтонами.

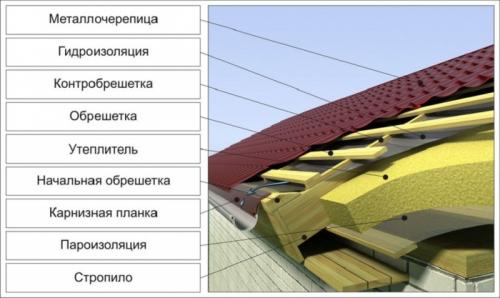

Неотъемлемым элементом домов с двухскатной крышей является кровельный пирог. Комплект составляющих материалов напрямую зависит от варианта оформления чердачного помещения. Классический набор представлен на фото:

При проектировании одноэтажного частного строения с двускатной крышей обращают внимание на уклон кровли. Выбор параметра во многом определяется климатом региона, где планируется возведение дома:

• Оптимальный показатель в местах с редкими осадками составляет до 45^о.
• Значительный снежный покров вынуждает увеличить уклон двускатной кровли до 60^о.
• Помимо осадков, на крышу регулярно действуют ветровые нагрузки, а увеличение угла наклона крыши ведет к повышению парусности конструкции.

Проекты частных домов практикуют индивидуальный подход в каждом конкретном случае. Поэтому при выборе материала в качестве кровельного покрытия, также учитывают угол наклона крыши двускатной. Шифер и черепица приемлемы, если показатель превышает 22^о.

Замечание ! Увеличение уклона скатов пропорционально увеличивает расходы на материалы покрытия и, соответственно, растет общая смета строительства.

При выборе для одноэтажного частного строения конструкции с экономичным углом наклона в 35-40^ополучают практичный вариант двускатной кровли, где не скапливаются мусор и осадки. Но обустроить в дальнейшем на чердаке пространство для удобной эксплуатации не представляется возможным. Многочисленные достоинства двускатной конструкции объясняют популярность ее выбора при возведении одноэтажных зданий.

Двускатная крыша с выносом. Для мансард

Для обустройства мансарды под кровлей двускатной крыши нужно свободное пространство без стоек, подкосов и прочих элементов стропильного каркаса. Эту возможность предоставляет система висячих стропил.

Для этого затяжку перемещают вверх на высоту потолка будущего жилого помещения. В этом случае нижние концы стропил опираются врубкой на мауэрлат, образуя жёсткий узел. Для устойчивости системы стропила наращивают кобылками, которые становятся основой свесов кровли.

При такой схеме положения затяжки (ригеля) нагрузка почти полностью переходит на стропильные ноги. Приходится увеличивать поперечное сечение наклонных балок, выбирая более мощный профиль стропил. В некоторых случаях приподнятую затяжку разгружают подвеской (бабкой).

В качестве подвески используют металлический профиль (арматуру периодического или гладкого профиля диаметром 10 – 12 мм). Металл лучше древесины работает на растяжение. Используют разрезной ригель из двух частей. Узел соединения подвески с затяжкой представляет собой шарнир.

Мансарды удобней устраивать в двускатных крышах с ломаной кровлей. В разрезе конструкция крыши представляет собой две геометрические фигуры – это треугольник на трапеции.

За счёт острых углов наклона скатов верхнего сектора кровли, добиваются более тупых углов наклона сторон трапеции. В результате получают просторный объём жилого помещения. Верхние стропила опираются на прогоны в местах перелома кровли.
