Двухскатная крыша считается одним из самых популярных и востребованных вариантов для обустройства коттеджей, загородных домом или дач.

Несложная конструкция (две наклонные поверхности) просто и быстро собирается, материал (в основном пиломатериал) для монтажа доступный, недорогой, и всегда есть на строительном рынке.

Рассмотрим далее в статье, какие бывают стропильные конструкции для такого вида крыш, схемы, устройство стропил, порядок крепления, а также какой вариант является наиболее выгодным с экономической точки зрения.

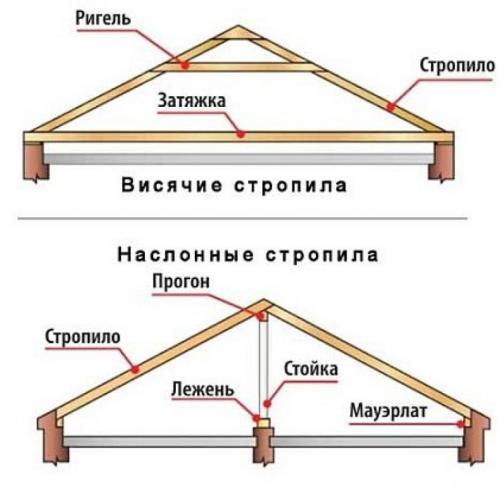

могут быть висячие или наслонные . Эти виды различаются не только по способу устройства и крепления, они предназначены для определенных типов домов в соответствии с их параметрами/размерами.

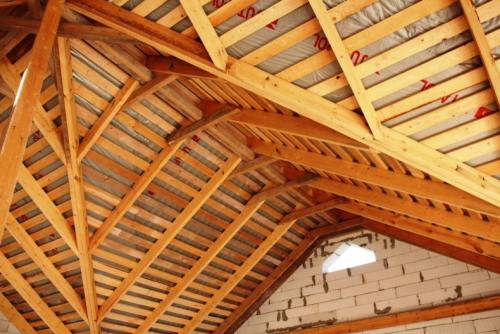

Стропильная система двухскатной крыши представляет собой конструкцию треугольного вида, где две наклонные плоскости-скаты соединяются в верхней точке воедино коньковым прогоном.

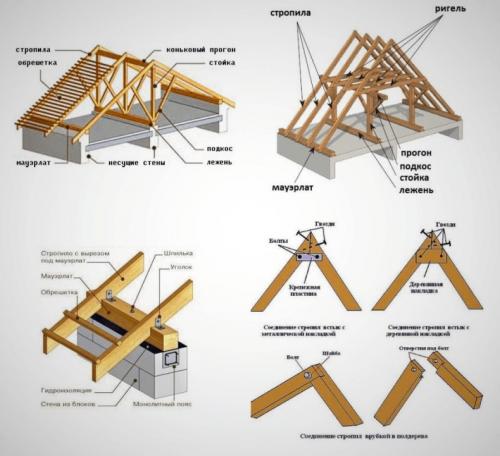

Классический вариант стропильной системы включает в себя следующие основные составляющие модули:

1. – располагается в нижнем основании, является связующим звеном между несущими стенами и крышей. Представляет собой брус, на который опираются стропильные ноги, и другие стропильные элементы.
2. – чаще деревянные, но при строительстве больших зданий, используют металлические элементы. Это основные детали стропильной системы, они образуют угол уклона, создают два ската. Стропила должны быть из качественного материала, прочными и крепкими, так как они обеспечивают основную опору для обустройства кровельного пирога, укладки финишного покрытия.
3. – наружное, горизонтальное соединительное ребро, на котором фиксируются верхние части стропильных ног.
4. – элементы, которые соединяют противоположные стропила поперек, обеспечивают жесткость и прочность.
5. – дополнительно поддерживают стропила.
6. – равномерно перераспределяют нагрузку от кровельной конструкции. Это бруски, которые устанавливают вдоль мауэрлата.
7. – «снимают» нагрузки от прогонов, направляя на лежни.

Стропильная система двускатной крыши с мансардой.

— это чердачное помещение дома, которое оборудовано таким образом, что после утепления кровли и стен оно становится вполне пригодным для проживания. По сути мансарда — это дополнительный этаж здания.

Если предполагается на чердаке делать мансарду, то дополнительные работы по ее обустройству должны быть учтены еще на стадии

.

Так как

нежилого этажа и мансардного помещения значительно отличается: необходимо устраивать дополнительное и придерживаться технологии монтажа теплого помещения.

Чаще всего ломаные разновидности кровли свидетельствуют о наличии мансарды. Кровля с прямыми скатами также может быть оборудована мансардным помещением, но площадь его будет значительно меньше .

Как самостоятельно построить мансардную крышу вы можете прочитать

.

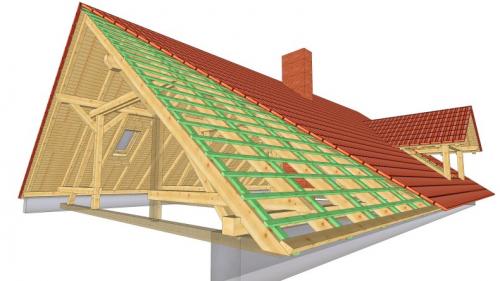

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом , способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции , которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

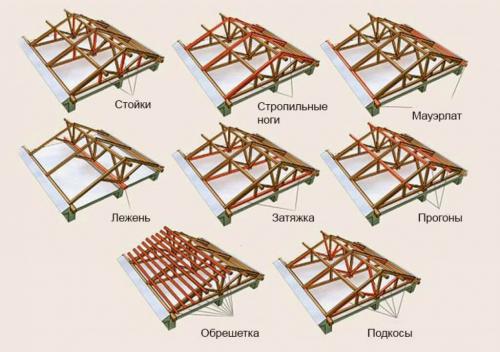

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

• Мауэрлат . Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
• Стойки из балок или стропильные ноги , которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
• Вертикальные стойки . Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
• Прогоны . Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног ;
• Коньковый брус . Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции ;
Обрешетка . Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли .

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

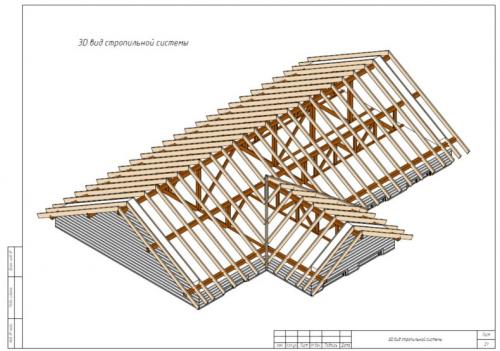

Стропильная система мансардной крыши: чертежи и фото плана ниже.



План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

• Висячую конструкцию . Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент ;
• Наслонную конструкцию . Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже :

Односкатной конструкции; Двухскатной кровли;
• Ломаной двухскатной;
Вальмовой кровли; Полувальмовой конструкции;
• Купольной системы (конусной);
• Сводчатой системы.

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Наслонные стропила

Установка стропил мансардной крыши и расчет шага

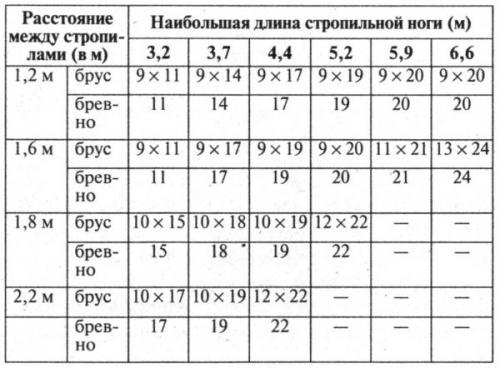

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов

кровельного покрытия необходимо устанавливать стропила для мансардной крыши следующим образом:
• Под ондулин . Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
• Под шифер . Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
• Под металлочерепицу . При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
• Под профнастил . Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.

  ВАЖНО!

  Кроме того, большое значение при расчете шага имеет уклон ската кровли . Если уклон составляет 15%, то расстояние между досками стропил рекомендуется делать не менее 80 мм. С увеличением градуса уклона ската кровли пропорционально увеличивается расстояние между стропилами.



Источник: https://balki-v-interere.postroivsesam.info/novosti/kreplenie-stropil-dvuhskatnoy-kryshi-elementy-vhodyashchie-v-karkas-kryshi

Висячая стропильная система двускатной крыши. Некоторые различия висячей и наслонной системы двускатной крыши

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Наслонная система стропил

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

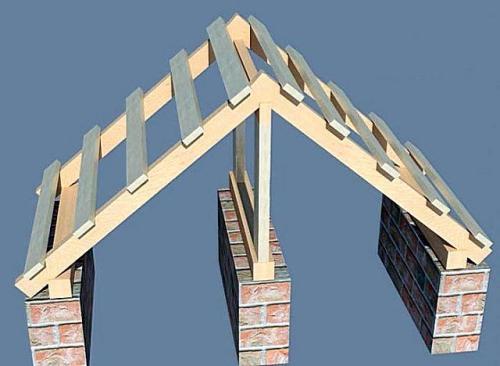

Конструкция крыши с наслонными стропилами

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

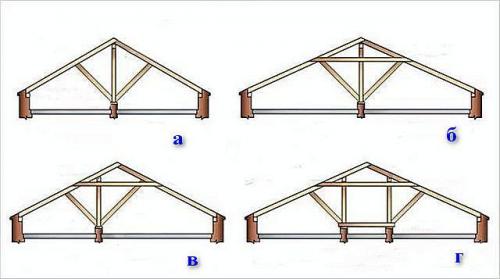

Различные варианты конструкции системы с наслонными стропилами

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

Металлочерепица считается лёгким и прочным видом строительного сырья, применяемого для кровли. Его используют для обустройства частных и многоэтажных строений.

Стальная основа обеспечивает дополнительную выносливость и улучшение эксплуатационных характеристик.

Процесс монтажа больших листов осуществляется в короткий промежуток времени в отличие от штучных моделей. Многочисленные исследования доказали, что крыша из металлочерепицы способна прослужить более 35 лет.

Осуществить укладку строительного материала можно самостоятельно при соблюдении нескольких рекомендаций. Для этого предварительно потребуется наличие каркаса.

Особенности металлочерепицы

Современные модели металлической черепицы относят к классам изделий, полученных в результате прокатного производства. Простым языком из листовой стали изготавливают профилированные элементы, в дизайне которых присутствуют перпендикулярные линии.

Такие волны обеспечивают железным заготовкам внешнее сходство с изделиями изготовленными из керамики.

• Помимо этого эти рёбра считаются с залогом прочности и выносливости.
• На наружной стороне используют полимерную плёнку.
• Она предназначена для выполнения декоративных и защитных свойств покрытия.

Разновидность стропильной системы для металлочерепицы

Крышу на основе металлочерепицы, как правило, выбирают для обустройства жилых объектов. Специалисты называют металлическую черепицу защитной чешуёй.

В зависимости от предназначения подобной конструкцией и требований его эксплуатации они подразделяются на две категории:

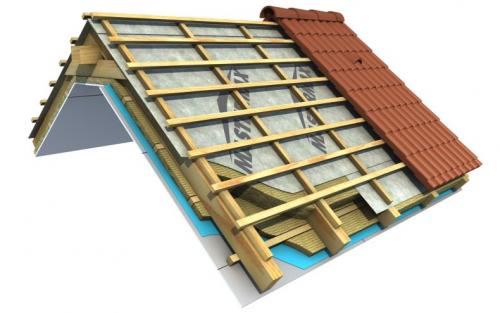

• Утеплённые. Для этого сооружают систему, в основе которой лежит использование трёх изоляционных слоёв. Помимо этого используют вентиляционные контуры. Они помогут предотвратить рост болезнетворной микрофлоры в толщину утеплителя после повреждения защитной оболочки;
• Холодные. Эта конструкция предусматривает использование одного изоляционного слоя и контура для вентиляции. Такой тип крыши не предназначен для постоянного использования. Её использую для создания садовых беседок, мансард и детских площадок.

Кровельные конструкции с утеплителем предназначены для постоянной эксплуатации. Такое покрытие способно защитить от перепадов температуры, высокой влажности и сезонных осадков.

Стропильная система обеспечивает наличие дополнительного места, которую можно использовать в качестве хранения вещей. Такой чердак является воздушной прослойкой между потолком и кровлей.

Стропильную систему конструируют таким образом, чтобы утепляющие плиты смогли расположиться в пространстве между деревянными балками.

Преимущество двускатной крыши

Самый простой и востребованный вариант при строительстве стропильной конструкции считают сооружение, в основе которых лежит использование двух скатов. Они представляют собой большие прямоугольные плоскости, позволяющие равномерно расположить кровельный материал.

Вальмовая и ломаная мансардная крыша требует определённых знаний в технике монтажа и расчётах несущих конструкций. У начинающих мастеров могут возникнуть трудности в процессе проведения расчётов несущих поверхностей, а также в точности вычислений количества расходных материалов.

Производители считают, что оптимальным углом наклона для монтажа металлочерепицы является предел 15 градусов. Если параметры ниже этих требований, то сокращение крутизны потребует дополнительного использования гидроизоляционной мембраны.

• На крутых крышах потребуется увеличение количества крепежных деталей, а также уменьшится шаг его фиксации. В обоих случаях финансовые затраты для обустройства стропильной системы будут немного увеличены. Дело в том, что для работы потребуется дополнительный объём изоляции и метизов.
• В зависимости от параметров стропильной системы и размера металлочерепицы листы могут укладываться в один или три ряда. Специалисты рекомендуют выбирать укладку, проводимую в один ряд. По их мнению поперечные швы будут снижать изоляционные характеристики и являться причинами протечек.
• Длина листа для отделки крыши частного дома должна быть 4-5 м. Большинство производителей и поставщиков предлагают нарезать металлочерепицу на квадраты нужного размера. Таким образом удаётся избежать трудности в процессе их фиксации к стропилам.
• Монтаж металлочерепицы на поверхность стропил должен осуществляться на заранее, подготовленную обрешётку. Линии должны располагаться в вертикальном положении. Горизонтальные направляющие позволяют снизить вес на деревянный каркас и предотвратить дальнейшее деформирование кровельного полотна.

Двускатная крыша с выносом. Для мансард

Для обустройства мансарды под кровлей двускатной крыши нужно свободное пространство без стоек, подкосов и прочих элементов стропильного каркаса. Эту возможность предоставляет система висячих стропил.

Для этого затяжку перемещают вверх на высоту потолка будущего жилого помещения. В этом случае нижние концы стропил опираются врубкой на мауэрлат, образуя жёсткий узел. Для устойчивости системы стропила наращивают кобылками, которые становятся основой свесов кровли.

При такой схеме положения затяжки (ригеля) нагрузка почти полностью переходит на стропильные ноги. Приходится увеличивать поперечное сечение наклонных балок, выбирая более мощный профиль стропил. В некоторых случаях приподнятую затяжку разгружают подвеской (бабкой).

В качестве подвески используют металлический профиль (арматуру периодического или гладкого профиля диаметром 10 – 12 мм). Металл лучше древесины работает на растяжение. Используют разрезной ригель из двух частей. Узел соединения подвески с затяжкой представляет собой шарнир.

Мансарды удобней устраивать в двускатных крышах с ломаной кровлей. В разрезе конструкция крыши представляет собой две геометрические фигуры – это треугольник на трапеции.

За счёт острых углов наклона скатов верхнего сектора кровли, добиваются более тупых углов наклона сторон трапеции. В результате получают просторный объём жилого помещения. Верхние стропила опираются на прогоны в местах перелома кровли.

Источник: https://balki-v-interere.postroivsesam.info/novosti/stropilnaya-sistema-dvuskatnoy-kryshi-svoimi-elementy-konstrukcii-stropilnoy-sistemy

Стропильная система двускатной крыши: расчет. Расчет стропильной системы двухскатной крыши: онлайн калькулятор

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша– это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат.Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху. Стропила.Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат. Конек.Это обозначения места схождения стропил в верхней части. Ригели.Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции. Стойки.Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены. Подкос.Элементы, располагающиеся под углом к стропилам для отвода нагрузки. Лежень.Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии. Схватка.Брусок, расположенный вертикально между опорами. Обрешетка.Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

2️⃣ Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.
