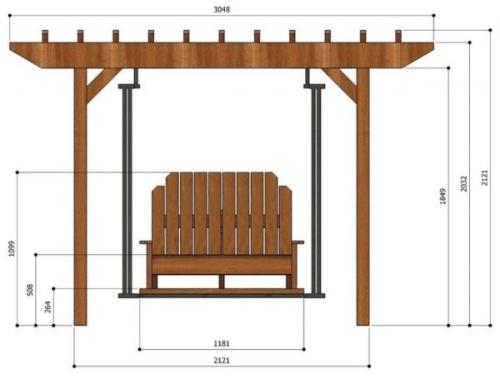

Дачные детские качели из металла своими руками. Садовые качели из металла и дерева — чертежи с размерами и 75 фото интересных вариантов

Дачные детские качели из металла своими руками. Садовые качели из металла и дерева — чертежи с размерами и 75 фото интересных вариантов

• лист отрезной;
• стальные балки;
• металлический профиль;
• трубы различного сечения;

Материалы необходимые для работы

Скамейки обычно изготавливаются из дерева, металл нагревается на солнце. Выделяют несколько основных видов:

• модели с пружинной подвеской.
• переносной подвесной;
• сыновья;
• поворотная скамья на несколько человек;

Выбрав тип конструкции, переходят к поиску готовых чертежей садовых кресел-качалок или сами рисуют выкройку.

Второй вариант подойдет, если вы планируете возводить конструкцию из вспомогательного материала, имеющегося в компании.

Существует три вида изделий для отдыха, форма их напоминает буквы А, Л, П. Такая конструкция оптимальна с точки зрения надежной устойчивости.

К основным достоинствам металлических конструкций можно отнести:

• органично вписываются в ландшафтный дизайн.
• хорошо выдерживают ветровые нагрузки;
• практичность, за ней легко ухаживать;
• надежность, прочность;
• большая продолжительность;
• устойчивость к экстремальным температурам, ультрафиолетовому излучению;

Металл сочетается с деревом, пластиком.

Качели со скамейкой на несколько человек

Этот вид привычной качалки оригинально впишется в планировку дачного участка. Выпускаются серийно в большом ассортименте. Переносные или стационарные комплектуются навесом (тентом) или жестким покрытием (дерево, поликарбонат). Качели с крышей выгоднее, металлические элементы не нагреваются на солнце, есть защита от дождя. Кроме того, готовятся москитные шторы.

Качели со скамейкой на 2-3 человека – типовые модели для садоводства.

Основные конструктивные элементы.

Дизайн передней стойки	Оборудование
Скамейка, сиденье	деревянные рейки для сидений, спинки для скамеек. 2 подлокотника и относительные опоры; усиление дополнительного сиденья; 4 основные опоры сиденья (продольные, поперечные); 2 спинки;

Размеры рассчитываются с учетом модели.

Есть 2 типа соединения деталей. Предпочтительнее приваривать, так как винтовое крепление происходит под действием вибраций при раскачивании. Необходимо периодически подтягивать болты и гайки.

Существует два типа соединения элементов конструкции: сварное и сборное

В перекладине просверливается отверстие, вставляется болт, к которому крепится проушина. Скамья подвешивается с помощью соединительного кольца. Соединение периодически смазывают во избежание поломки механизма, скрипов.

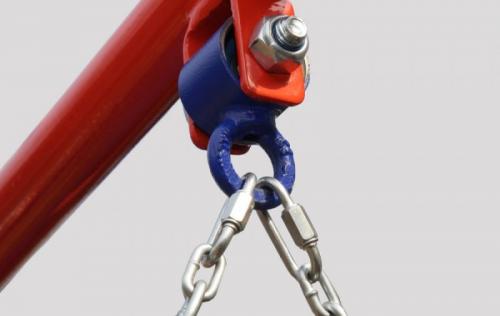

Скамейка подвешивается к перекладине на тросах, цепях, металлических тросах

Строительство железных качелей начинается с установки каркаса. Для переносных конструкций правильнее сделать соединительный каркас из металлического профиля по нижнему периметру каркаса. Несъемные – вкапываются в землю на глубину 50-60 см, затем бетонируются.

Все металлические элементы конструкции обрабатываются составами, предотвращающими образование ржавчины, и окрашиваются.

П–образные качели

Они более просты по конструкции и состоят из боковых стоек и перекладины. Устойчивость обеспечивают верхние угловые планки, соединяющие опоры.

П-образная конструкция менее устойчива, поэтому качели зарываются в землю, а затем бетон

При составлении плана, схемы модели необходимо учитывать некоторые моменты. Сиденья подвешиваются на высоте 50-60 см, от боковых опор получается выемка минимум 30 см.

Что понадобится для изготовления качелей из профтруб

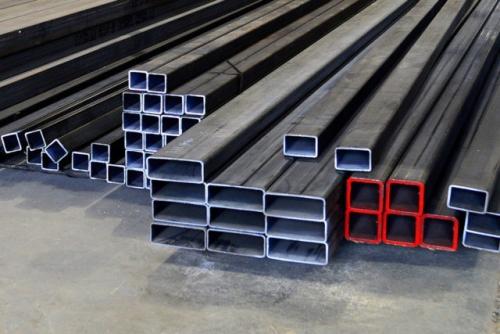

В первую очередь для поворотной рамы нужна профильная труба. Раздел подбирается с учетом ожидаемой нагрузки. Если каркас сварен из трубы сечением 40х40 мм и толщиной стенки 1 мм, он выдержит до 200 кг. Качели для взрослых или с тяжелой скамьей изготавливаются своими руками из трубы сечением 70х70 мм и толщиной стенки 2 мм.

Стержни, перемычки, каркас навеса изготавливаются из трубы меньшего сечения: 15х15, 20х20 мм. Профиль этих элементов не должен быть квадратным. Подойдет прямоугольная трубка.

Сиденье традиционно делается своими руками из дерева. Древесина с размером стены 50х50 или 50х40 мм, подойдет доска толщиной 20-25 мм. Иногда сиденья делают из пластиковых порогов, автомобильных покрышек.

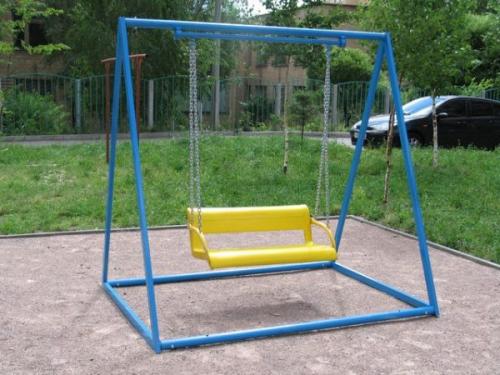

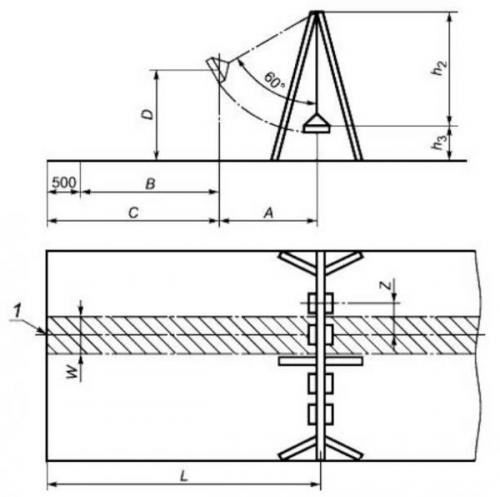

Детские качели из профильной трубы своими руками: чертежи. Детские качели для дачи из металла

На чтение 6 мин

С наступлением теплых деньков владельцы частных участков, да и жильцы многоквартирных домов задаются вопросом как сделать качели для детей своими руками из металла с помощью чертежей и фото. Ведь трубы или профиль точно есть в наличии у каждого второго мастера. При соблюдении всех правил монтажа качели получаются крепкими, безопасными, амплитудными.

Рекомендации профессионалов

Чтобы качели для детей получились надежными, специалисты советуют придерживаться таких правил:

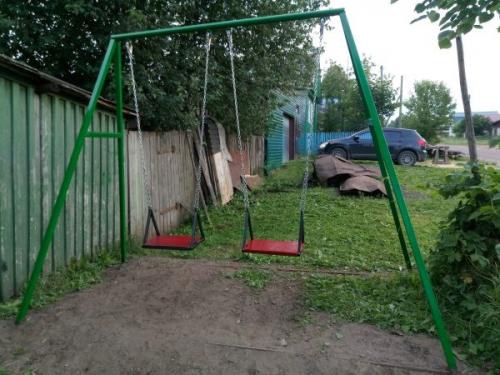

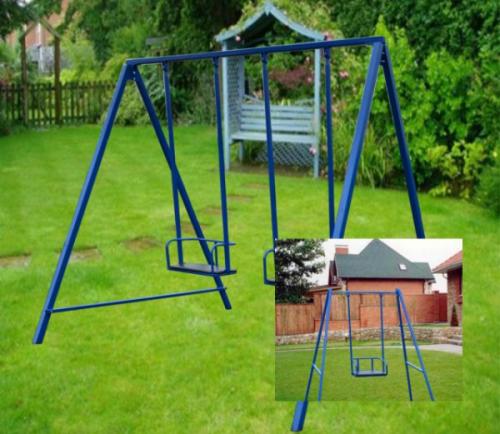

• Раму для конструкции лучше делать А- или Л-образной. Так нагрузка на перекладину будет распределяться равномерно.
• Дополнительно усилить качели можно поперечной А-образной перекладиной по обеим сторонам стоек. Ее приваривают на уровне 1/3 длины столбов.
• Металлическая конструкция может быть переносной, если снизу ей сделать квадратный пояс-раму.
• А можно сделать качели и стационарными, если столбы забетонировать.

Для справки: П-образный каркас качели для детворы считается наименее безопасным.

Необходимые материалы

Чтобы самостоятельно сделать качели из металла, мастеру нужно заготовить такие материалы:

• Трубы сечением от 50 см и более — 4 куска по 2,5 м (для ног), 5 отрезов по 2,2-2,4 м (4 на обвязку и 1 — на перекладину), а также 2 куска на устройство А-образных перемычек жесткости (по желанию мастера);
• Болты и гайки;
• Деревянные доски для изготовления сидушки;
• Цепи металлические для устройства подвеса;
• Стальные кольца-держатели для подвеса — 2 шт.;
• Пружины-крюки — 2 шт.;
• Резиновый шланг;
• Металлический профиль для сиденья;
• Металлические карабины или крюки — 4 шт. (для фиксации стульчика на цепях);
• Лак или краска антикоррозийные.

Важно: размеры на чертежах и фото приведены рекомендуемые, но мастер может несколько менять их в большую или меньшую стороны.

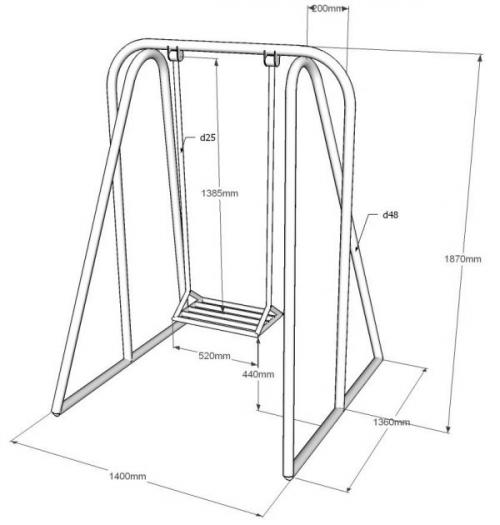

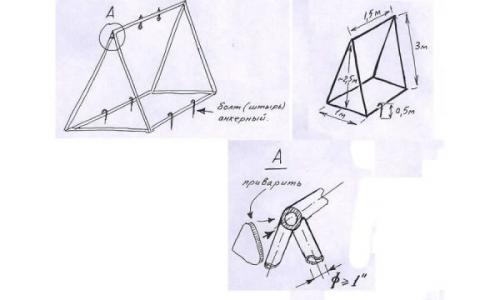

Чертеж рамы

Инструмент

При изготовлении качелей для детей нужно запастись таким инструментом:

• Сварочный аппарат и нужное количество электродов;
• Наждак;
• Болгарка;
• Перфоратор;
• Рулетка;
• Бетономешалка;
• Цемент;
• Песок;
• Щебень;
• Ключ для затяжки гаек;
• Лопата или садовый бур;
• Кисти для покраски;
• Машинное масло.

Совет: все работы желательно выполнять в защитных рукавицах, поскольку срезы металла могут травмировать кожу рук.

Монтаж каркаса

Выполнение работ своими руками начинают с устройства опорной конструкции. Поэтапно процесс выглядит так:

• Куски трубы отмеряют рулеткой, размечают и режут на нужные части.
• Затем сваривают две Л-образные ноги так, чтобы расстояние в нижней части каждой из них было не менее 1,2 м. Чем оно больше, тем жестче и безопаснее будет рама.
• В местах сварки ног убирают лишние острые концы, оставшиеся от работы. Позже на это место будет устроена поперечная перекладина. Все выступающие заусенцы хорошо обрабатывают наждаком.
• Следующий шаг — устройство поперечной перекладины. Её приваривают в верхних точках Л-образных ног.
• Если мастер желает усилить раму, можно смонтировать и поперечные ребра жесткости на уровне 1 м от земли. Их приваривают по типу А-образной планки к каждой паре ног.
• К верхней поперечной перекладине приваривают два кольца держателя на расстоянии 60-70 см друг от друга. Разрыв между ними может быть и большим, но не меньшим. Важно, чтобы сиденье имело отступ от рамы с обеих сторон хотя бы по 40-50 см. Так ребенок не ударится о конструкцию во время качания.

Важно: сваренную раму обрабатывают антикоррозийными составами и красят яркой краской.

Возможно вам это понравится:  Как построить беседку на даче своими руками

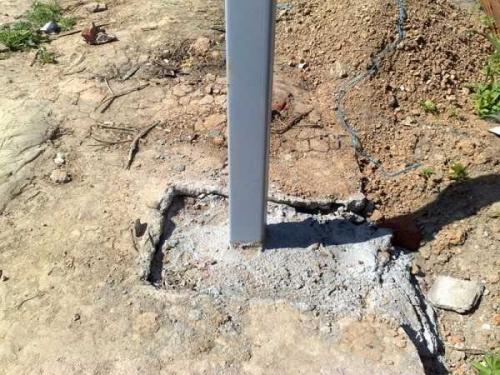

Установка каркаса

Если планируется делать стационарные качели для ребенка, то ноги конструкции нужно забетонировать. Для этого на земле делают разметку по точкам расположения опор. Буром или лопатой выбирают грунт на 60 см. Дно ям уплотняют и насыпают туда песчаную подушку. Её толщина 5-7 см. Песок также хорошо трамбуют.

После этого качели устанавливают в ямы, загружают туда немного бута.

Замешивают раствор из цемента, песка и щебня в соотношении 1:3:6. Смесь доводят водой до консистенции в меру густой сметаны.

Раствор заливают в ямы, контролируя ровность рамы.

Для справки: бетон сохнет примерно 3-4 дня.

Монтаж сиденья

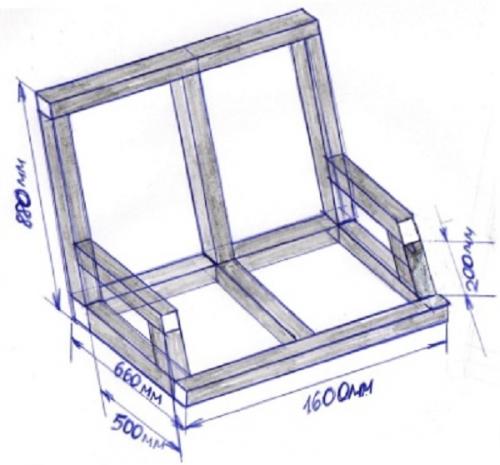

Его варят из металлического профиля под углом 90 градусов. Габариты сидушки мастер рассчитывает под малыша. Но они не должны быть меньше чем 60 см в ширину и 50 см в глубину. Высота спинки — от 30 см и более. Можно предусмотреть и подлокотники для малыша. Так качаться будет удобнее.

Далее процесс выглядит так:

• К раме в зоне подлокотников приваривают по два кольца под цепи.
• Сваренное сиденье обрабатывают наждаком, удаляя острые металлические заусенцы. Они могут травмировать кроху.
• Следующий этап – подготовка деревянных планок для сидушки и спинки. Их количество высчитывают по общей глубине сиденья и высоте спинки, разделенные на ширину деревянной планки. Дерево режут на части, хорошо шлифуют со всех сторон.
• В раме сиденья делают отверстия под болты/винты с округлой шляпкой. Такие же формируют и на дощечках.

Совет: чтобы ребенок не поранил пальчики в звеньях цепочки, на нее перед устройством подвеса можно надеть отрезки резинового шланга или любого похожего материала.

Источник: https://dachadesign.info/stati/kak-sdelat-detskie-kacheli-na-dache-svoimi-rukami-kacheli-iz-avtomobilnyh-pokryshek

Качели из круглой трубы своими руками. Садовые качели своими руками из металла: разновидности

В целом любое изделие этого вида состоит из двух базовых элементов – опоры и сидения. Дополнить их можно чем угодно, от навеса до целого гимнастического комплекса. При этом функция навеса – не только защита от солнца, наличие «крыши» над сидением позволяет не опасаться его быстрого выхода из строя.

Планируя изготовить качели для дачи своими руками, следует определиться по таким пунктам:

• будет ли конструкция стоять на земле или необходимо заглубить опоры в грунт. Первый вариант обычно выбирают при сравнительно небольшой нагрузке, и даже в этом случае стараются прикрепить собранную раму к грунту анкерами или изогнутыми штырями. Если нагрузка ожидается солидная (вес двух-трех взрослых людей плюс масса самого сидения в виде диванчика или скамьи), то лучше заглубить и забетонировать опоры. Желательно набросать хотя бы простой чертеж или схему – это поможет избежать ошибок при изготовлении;
• вид металлопроката. Обычно используют профилированную трубу квадратного, прямоугольного или круглого сечения. Для усиливающих и соединяющих элементов применяют полосу, листовой металл, уголок или швеллер. Для подвеса сидения можно задействовать пруток с достаточно большим сечением (не менее 8 мм). Оптимальный вариант для сварной конструкции – «черный» прокат, для собираемой на болтах можно принять хромированный или окрашенный профиль, соответственно подобрав соединительные элементы (фитинги);
• размеры качелей и ожидаемое количество пользователей. При устройстве качелей для дачи своими руками с сидением-скамьей необходимо опираться именно на длину скамьи, прибавляя к ней как минимум по 25 см с каждой стороны, получим расстояние между стойками (в плане). Высота изделия от грунта до поперечины выбирается исходя из роста пользователей, но не менее 2 м, при этом расстояние от низа сидения до грунта должно составлять минимум 30…50 см. Расстояние между нижними точками опор составляет 3…3,5 ширины сидения;
• наличие дополнение – навеса, полок, лесенки и прочих деталей. Нагрузка от их веса учитывается при определении сечения профиля. Так, если планируется металлический навес с покрытием из поликарбоната, необходимо увеличить начальную площадь сечения на 5…7%, если сидение будет сварным с декоративными дополнениями – на 8…10%, подвесные лесенки, турники и другие элементы могут добавить от 3 до 10% веса.

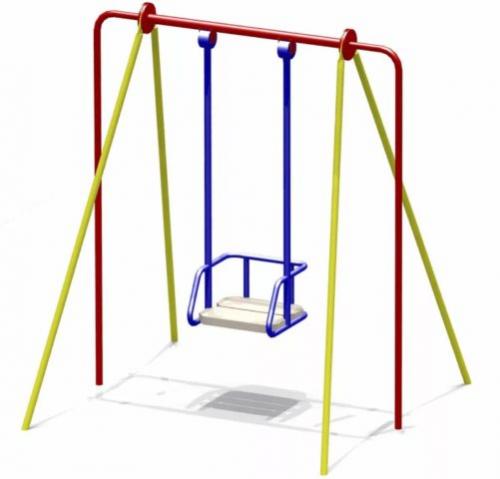

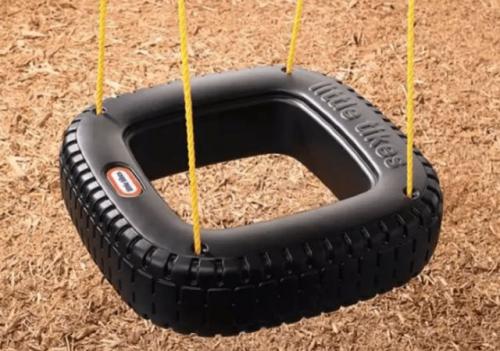

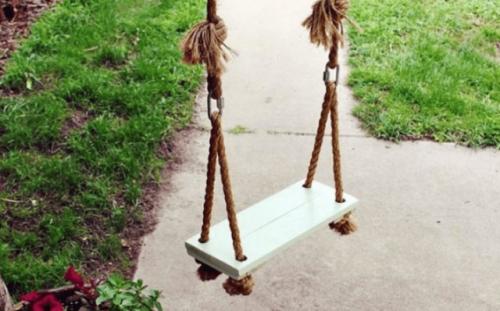

Детские качели своими руками: чертежи. Из чего можно сделать детские качели

В первую очередь качели отличаются материалом изготовления. Детям интересно все то, что необычно. Например, старые автомобильные шины послужат отличным сиденьем. Колеса привязывают к веревкам вертикально, горизонтально. Шины разрезают ножом, выворачивают, делают из них кресла, сиденья в виде разных фигур. Наподобие покрышки встречаются даже аттракционы заводского изготовления из пластика. Сиденье оснащено монтажными отверстиями. Родителям остается только своими руками продеть веревки и закрепить их на опоре.

Классическим материалом для сборки качелей считается древесина. В простейшем исполнении аттракцион детям выполнен из отрезка доски, привязанной канатами или цепями к опоре. Сиденье закрепляют с двух концов или по центру. Второй вариант представляет собой тарзанку, на которой дети катаются сидя и стоя. Деревянный капитальный каркас для детских качелей своими руками создают из бруса или бревен. Сиденье детям делают скамейкой или цепляют пару одноместных кресел.

Не менее популярные, но дорогостоящие стальные качели. Каркас сваривают своими руками из труб или профиля. Конструкция получается надежная, выдерживает большие нагрузки. Минусом является подверженность металла коррозии. Периодически конструкцию придется зачищать от ржавчины, окрашивать.

Однако металл – очень удобный материал для изготовления своими руками разборной конструкции. Родители делают детям компактные качели, которые летом используют на улице, а с наступлением холодов переносят внутрь жилого помещения. Каркас такой конструкции соединен болтами и при надобности легко разбирается по запчастям.

Простые детские качели своими руками. Какие бывают садовые качели: характеристики и виды конструкций

Существует много видов изделий, которыми пользуются и дети, и взрослые. Изготовленные самостоятельно модели могут иметь несложный механизм в виде сиденья, которое подвешивается на перекладине, отличаться сложной структурой, например, варианты коллективного типа.

Обратите внимание! В процессе работы можно использовать любые подручные материалы, оставшиеся после строительных, ремонтных мероприятий. Устанавливается такая мебель под крышей, в тени деревьев, на газоне, специально подготовленной площадке.

Как сделать детские качели на даче своими руками.

Классифицировать садовые качели можно опираясь на разные параметры:

• По способу установки они могут быть стационарными и разборными (переносными). Переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.
• Раскачиваться вертикальным или горизонтальным образом. В первом случае это качели балансир, в форме перекладины, установленной на опоре, которая находится посередине. Во втором – это подвесные варианты.
• По возрастной категории все изделия делятся на детские и взрослые.  Детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали.

• По количеству мест – одноместные, двухместные, многоместные. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды.
• По виду конструкции – каркасные, бескаркасные сооружения. В первом варианте роль несущей опоры могут играть ветви деревьев. Вторые отличаются более сложным устройством, где перекладина уложена на надежные опоры, а сиденье держится на металлических прутьях или цепях.
• По наличию навеса – открытые и закрытые варианты.
• По форме вообще нет ограничений. Как каркас, так и сиденье имеют самый разнообразный вид, могут включать кованые элементы, иметь оригинальную, неповторимую конструкцию. Представлять собой гамаки, диваны, мягкие кресла, шезлонги, иметь вид лодочек, ракет, имитировать животных и птиц.

Качели своими руками из труб чертежи. Чертежи конструкции из металла

Самый распространённый вид – каркас для качелей, выполненный из профильной трубы. Для изготовления такой конструкции можно взять трубу, диаметр которой 5 см.

Порядок действий:

1. Скобы путём сварки прикрепляют к стойке.
2. На них устанавливают подшипники.
3. Для выполнения подвеса используют металлические цепи и жёсткие стержни.
4. Сидение может изготавливаться из металла, а также из кусочков кожи, мягкой ткани.

Схема сборки качелей Источник himcomp.ru

Выбор места

Важным моментом является выбор площадки для установки. Необходима ровная территория для обеспечения прочности всей конструкции и её безопасности. Необходимо много места, чтобы свободно раскачиваться. Изделие должно находиться далеко от построек, кустов и деревьев.

Подготовка

Чтобы сделать качели понадобятся инструменты:

• агрегат для сварки;
• уровень;
• болгарка;
• молоток;
• тиски;
• пила;
• рулетка;
• лопата.

Потребуются строительные материалы:

• металлические трубы;
• уголок из стали;
• подшипники;
• цемент;
• дерево;
• краска;
• песок;
• щебень.

Но не для всех качелей нужны такая подготовка – подвесные можно просто прикрепить к крепкой ветви большого дерева Источник pinterest.ru

Инструкция для работ:

На выбранной территории делают разметку. Садовым буром выполняют четыре углубления в земле. В них устанавливают опоры. Особое внимание уделяется этому этапу, от прочности и надёжности каркаса полностью зависит безопасность всей конструкции.

Болгаркой делают заготовки из трубы нужных размеров: боковые стойки – 4 шт., для перекладины – 1 шт., для линий жёсткости – 2 шт. Все детали нужно обработать, убрать неровности и зачистить острые края.

Стойки для качелей приваривают к самому основанию, ставят вверху перекладину.

Две стойки в виде треугольника крепятся к большому прямоугольному основанию Источник pinterest.com

Основание тщательно засыпают щебнем, заливают бетоном. Цемент должен укрепиться в течение пяти дней.

После этого на поперечине устанавливают скобы для подвижного механизма.

Сидение лучше выполнить из дерева, подойдёт шлифованный брус. Основание делается из металла.

Кресло нужно закрепить с четырёх сторон, его устанавливают на подвесах.

Всю выполненную конструкцию надёжно защищают от влаги с помощью краски.

Можно сделать козырёк, натянуть прочную ткань на каркас.

Самый распространенный вид – каркас для качелей, выполненный из профильной трубы. Для изготовления такой конструкции можно взять трубу, диаметр которой 5 см.

Порядок действий

1. Выбор площадки: Необходима ровная территория для обеспечения прочности всей конструкции и ее безопасности. Необходимо много места, чтобы свободно раскачиваться. Изделие должно находиться далеко от построек, кустов и деревьев.
2. Инструменты: потребуются:
• Садовый бур
• Болгарка
• Пилка
• Щебень
• Бетон
3. Строительные материалы: потребуются:
• Профильная труба (диаметром 5 см)
• Металлический брус
• Деревянный брус

Инструкция для работ

1. Разметка территории: делают разметку на выбранной территории.
2. Установка опор: садовым буром выполняют четыре углубления в земле. В них устанавливают опоры. Особое внимание уделяется этому этапу, от прочности и надёжности каркаса полностью зависит безопасность всей конструкции.
3. Обработка деталей: болгаркой делают заготовки из трубы нужных размеров: боковые стойки – 4 шт., для перекладины – 1 шт., для линий жёсткости – 2 шт. Все детали нужно обработать, убрать неровности и зачистить острые края.
4. Монтаж каркаса: стойки для качелей приваривают к самому основанию, ставят вверху перекладину. Основание тщательно засыпают щебнем, заливают бетоном. Цемент должен укрепиться в течение пяти дней.
5. Установка скоб: на поперечине устанавливают скобы для подвижного механизма.
6. Установка сидения: сидение лучше выполнить из дерева, подойдёт шлифованный брус. Основание делается из металла. Кресло нужно закрепить с четырёх сторон, его устанавливают на подвесах.
7. Закрепление конструкции: всю выполненную конструкцию надёжно защищают от влаги с помощью краски.
