Габионы своими руками пошаговая инструкция по изготовлению. Как самостоятельно сделать габионы: пошаговая инструкция
Необходимые материалы:
- кладочная сварная сетка с крупными ячейками;
- стальная проволока;
- камни для заполнения;
- черная пленка;
- арматурные стержни (для высоких габионов).
- Инструменты:
- ножницы по металлу или кусачки;
- плоскогубцы;
- тяпка;
- лопата;
- строительный уровень;
- рулетка.
Этап 1. Подготовка участка

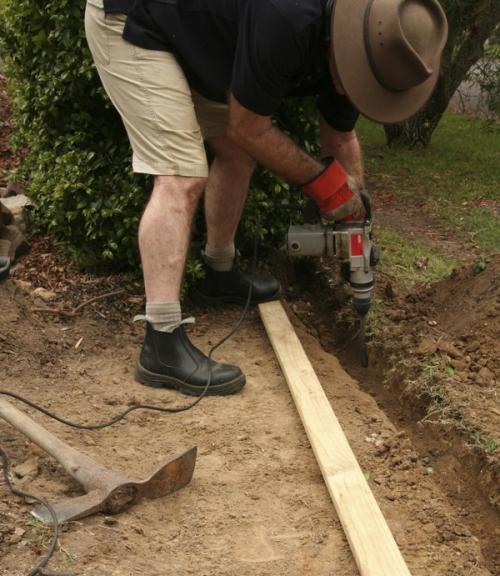

Тщательно выравнивают площадку под установку коробов, используя мотыгу. Рыхлую почву можно снять на 15 см и сделать гравийную подушку, тщательно разровняв засыпку.
габионы своими руками пошаговая инструкция. Фото

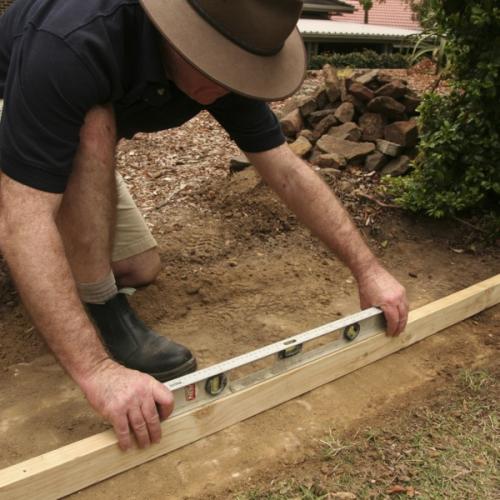

Качество выравнивания проверяют длинным ровным бруском или доской, на которых устанавливают строительный уровень.

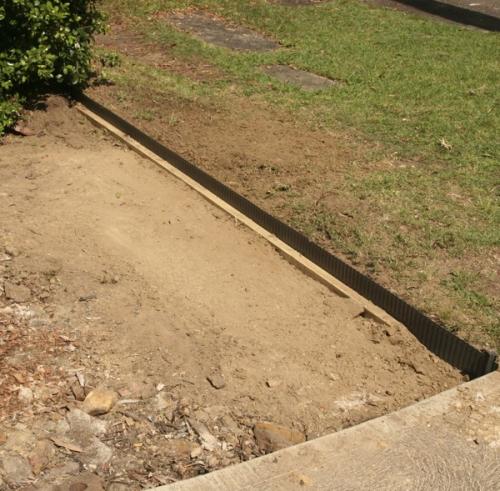

Чтобы предотвратить прорастание сорняков сквозь габионные короба, по границе подготовленной площадки устраивают неширокую ограждающую канавку глубиной 10-12 см.

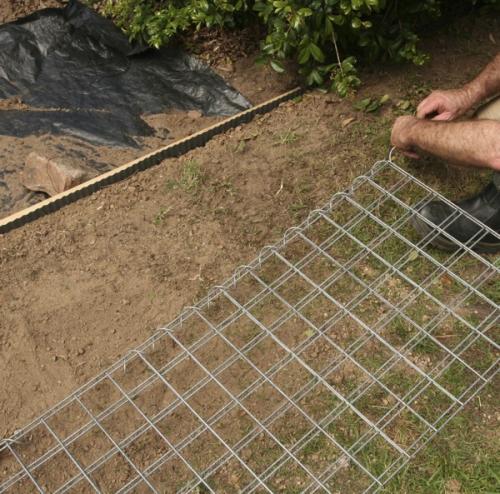

Площадку под габионы укрывают черной пленкой для защиты от сорняков. Краем пленки заполняют канавку и прижимают ее доской у бортика.
Этап 2. Монтаж коробов

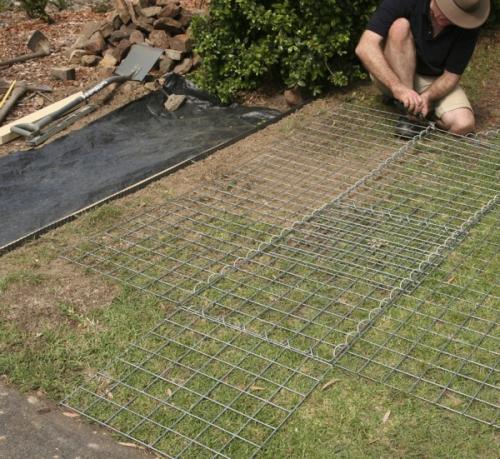

В качестве сетки для габионов используют кладочную сварную сетку в листах, приобретая для экономии материал с самыми крупными ячейками.
габионы своими руками пошаговая инструкция. Фото
Совет: определите до начала изготовления, камнями какого размера вы будете заполнять сетки, чтобы размеры ячейки не оказались слишком крупными для мелкогабаритного заполнителя.

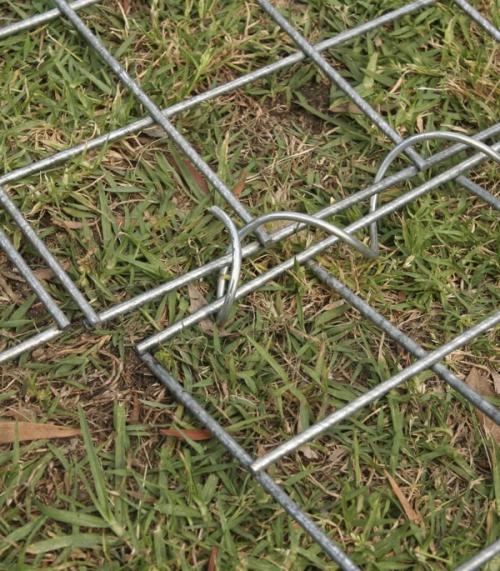

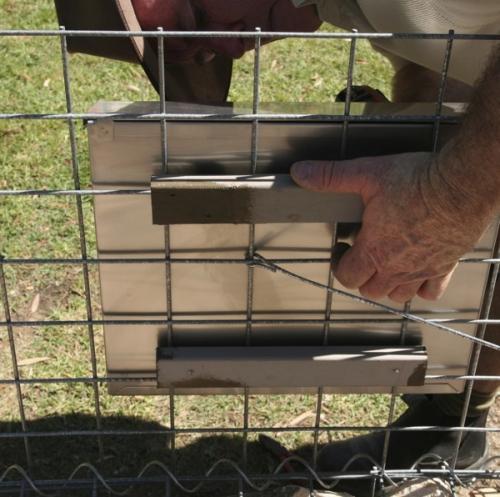

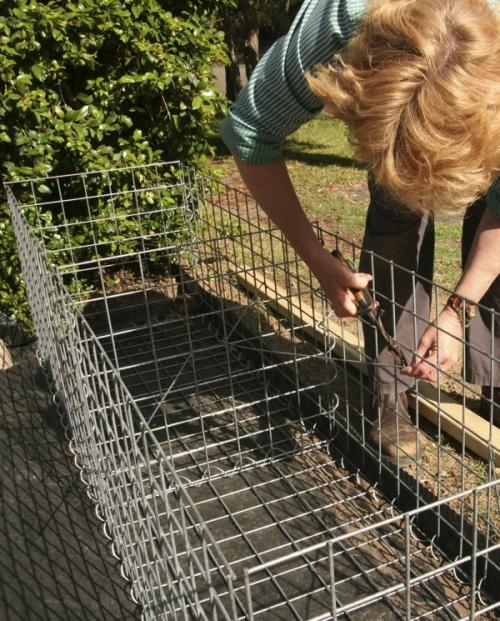

Сетка раскраивается по граням для получения короба нужного размера. На ровную площадку укладывают предполагаемое дно короба, в с четырех сторон от него ( боковые грани. Заготовки сплетаются стальной проволокой . Концы проволоки тщательно закручиваются плоскогубцами, чтобы прочно зафиксировать оплетку и не допустить разъединения граней.

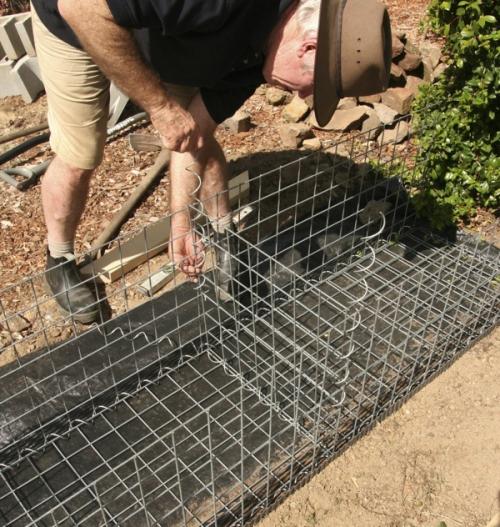

Боковые стенки поднимаются и сплетаются между собой по углам короба.
как сделать габионы своими руками. Фото
В длинных коробах дополнительно устанавливают поперечные панели для защиты габионов от распирания. Панели оплетаются проволокой с дном и боковыми гранями.
В высоких конструкциях все внутренние углы по месту стыков стенок друг с другом и с поперечными панелями укрепляют стержнями арматуры 6-8 мм.

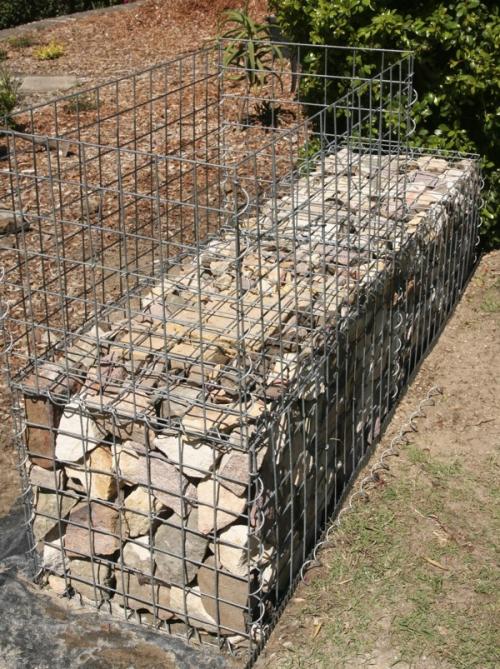

Этап 3. Заполнение коробов
Для внутреннего наполнения подойдут различные натуральные каменные материалы (бут, булыжник, галька, крупный щебень, карьерный камень), а также смесь нескольких видов. Можно целенаправленно подобрать контрастный по форме и цвету материал и при заполнении создать оригинальную композицию.
как сделать габионы своими руками. Фото

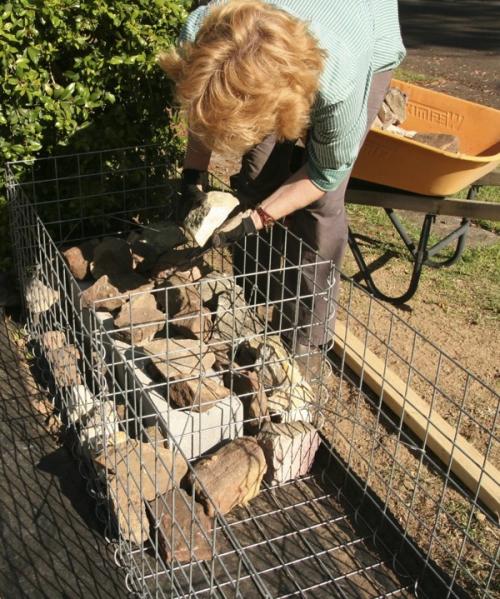

При укладке камни подбирают так, чтобы они максимально плотно стыковались. Для заполнения углов лучше подобрать образцы, имеющие прямолинейный или близкий к нему скол.
Распределяйте при укладке крупные и мелкие камни так, чтобы максимально заполнить пустоты.
Совет: если часть камня окажется меньше размера ячеек, укладывайте его внутри габиона, а у стенок располагайте крупные куски. Также внутри короба можно спрятать некрасивые образцы.
Этап 4. Изготовление второго ряда
Для высоких подпорных стен или заборов одного ряда коробов обычно недостаточно. В этом случае поверх первого уровня устанавливают короб, смонтированный по описанному выше принципу, включая устройство поперечных панелей и арматурных стяжек, и также заполняют его камнем.
Габионы из сетки рабицы своими руками. Рекомендации по изготовлению габионов
Выполнить габионы своими руками вполне реально. Перед началом работ вы должны подобрать место, подготовить основание, уплотнить грунт. Можно изготовить фундамент с подушкой из щебня и песка. Для камней используется качественная стальная сетка. Она может быть выполнена из оцинкованной нержавейки. Иногда проволока покрывается ПВХ. Нагрузка на сетку при этом должна быть правильно рассчитана, в противном случае конструкция может обрушиться.
Цвета и размеры камня будут зависеть от задумки ландшафтного дизайнера. Величина камней должна соответствовать размерам ячеек сетки. Если используется щебень, то его фракция обычно варьируется от 70 до 150 мм. Камни следует брать с высокой прочностью, плотностью и морозоустойчивостью. Эта рекомендация особенно верна, если создается сооружение, которое будет контактировать с водой.
Если вы хотите создать своими руками габионы, пошаговую инструкцию предварительно следует изучить. Ознакомившись с ней, вы сможете понять, что чаще всего в качестве каменного материала для заполнения используются твердые породы, а именно:
- кварцит;
- базальт;
- диорит;
- гранит.
Довольно распространен для этой цели и песчаник, а также другие виды камней с высокой прочностью и морозостойкостью. Если вы будете изготавливать надводные габионы, то нужно использовать камень, фракция которого больше ячеек на 30 %. Подводные конструкции заполняются камнями, размер которых больше ячейки на 50 %.
Сетка для габионов. Характеристики проволоки
Монтажные и эксплуатационные параметры габионной сетки, определяются государственными стандартами Р 52132-2003 и Р 51285-99. В качестве расходного материала используется стальная проволока с эффективным противокоррозионным слоем из цинка, или защитного алюминий-цинкового покрытия Galfan/ЦАММ.

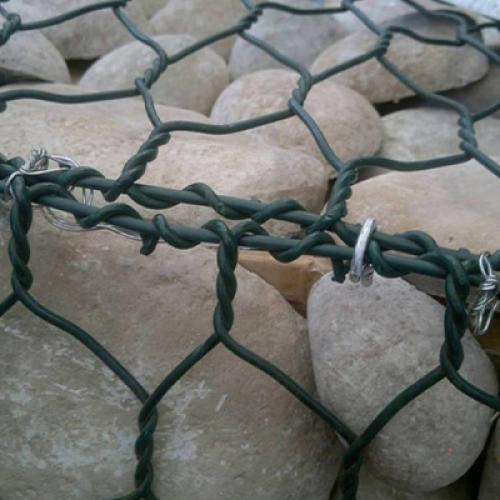

В качестве внешней формообразующей оболочки используются сетки двойного кручения и сварные. В первом решении - это крупноячеистая сетка, изготовленная методом прокрутки в одном направлении нескольких витков. Габионная сетка двойного кручения - представляет собой гибкое сеточное покрытие, поэтому для обустройства блочно-габионных ограждений и других сооружений с заданной конфигурацией не пригодна.
Сфера применения проволочной габионной сетки – это, прежде всего, производство блоков для благоустройства придомового ландшафта. В промышленном плане, это укрепление оснований и откосов гидротехнических грунтовых сооружений, обустройство фундаментов масштабных строительных объектов.
Проволочная или сварная габионная сетка, какая лучше? Практика применения показала, что сварная сетка для габионов демонстрирует меньшую стойкость к продольно-поперечным воздействиям, несколько хуже справляется с распределением локальных нагрузок со стороны минеральной отсыпки, причём самыми слабыми точками признаны сварные швы и сопряжения.
Тем не менее, эти недостатки компенсируются декорирующими свойствами, прочностью, стабильностью и долговечностью габионного сооружения в целом. Сеточные оболочки сварного типа рекомендованы для сооружения жёстких конструкций, типа подпорных стен, беседок, ограждений, габионных террас и других элементов ландшафтного декора.
Габионы военные. 3 мая 2023 Фортификационные габионы на командно-штабных военных играх ВА МТО
19 апреля 2017 г. в Военном институте (инженерно-техническом) Военной академии материально-технического обеспечения им. генерала армии А.В. Хрулева состоялись командно-штабные военные игры. По сценарию игр был поврежден объект военной инфраструктуры, в результате чего была поставлена задача инженерно-позиционному взводу на возведение войскового фортификационного сооружения из комплекта КВС-У. В период возведения КВС-У были организованы укрытия для обороны от диверсионно-разведывательных групп с помощью габионных грунтозасыпных конструкций производства «Реконструкции».
Габионные конструкции насыпного типа (ГКНТ, фортификационные габионы) привлекли внимание военных специалистов на Международном военно-техническом форуме «Армия-2016», проходившем в Подмосковье в сентябре прошлого года. Участники и гости выставки интересовались возможностью использования данных изделий в качестве быстровозводимых военных укреплений, которые также можно оперативно демонтировать и перевозить с места на место.
Продукцией нашей компании заинтересовался ВИ(ИТ) ВА МТО в лице начальника кафедры «Фортификации и специальных сооружений», готовящего специалистов в том числе и для инженерных войск. На рабочей встрече было достигнуто соглашение о сотрудничестве ВИ(ИТ) ВА МТО с Производственной Компании «Реконструкция».
Фортификационные габионы в армии станут популярнее
Несмотря на давнюю историю применениягабионные конструкции в МО РФ до настоящего времени не получили такого широкого применения как в армиях НАТО. В этой связи понятен интерес учебных заведений, готовящих специалистов инженерного дела, к таким конструкциям – дать курсантам знания и практические навыки применения габионных конструкций для фортификационного оборудования мест дислокации войск. Первым шагом на этом пути стало применение габионов в КШВИ. Кроме того, ВИ(ИТ) проводит научные исследования в области применения ГКНТ в интересах МО РФ.
Узнать больше о фортификационных габионах производства «Реконструкции» вы сможете на нашем сайте и у менеджеров компании .
1Принято считать, что первыми габионы применили французы в начале 19-го столетия. Во времена наполеоновских войн они начали набивать землей плетенные корзины и использовать их в качестве защитных стен вокруг артиллерийских батарей. Результат оказался более чем удачным и габионные конструкции вскоре были повсеместно приняты на вооружение. Несомненным преимуществом была легкость использования и простота изобретения. Легкие корзины перевозились пустыми в обозе, а для приведения их «в боевую готовность» достаточно было подручного материала. Новая методика фортификации успешно использовалась российской армией в Крымскую войну, так же как противоборствующими сторонами в других военных конфликтах 19-го – начала 20-го столетия.
2Впервые для организации пассивной обороны различных объектов в реальных боевых условиях габионные конструкции использовались во время войны в Персидском заливе зимой 1991 года. Они сразу же показали свою востребованность и перспективность для современной армии. Они обеспечивают более надежную защиту (спокойно выдерживают выстрел ручного противотанкового гранатомета) и значительно сокращают время сооружения укреплений. Возможность быстрого и надежного соединения отдельных секций позволяет строить стены укреплений практически любой длины и высотой в несколько «этажей».
Сегодня габионные конструкции используется инженерными частями армий многих стран и спасли не одну жизнь при выполнении различных военных операций войсками НАТО или миротворческих миссий войсками ООН в Ираке, Афганистане, Боснии, Косово, Сомали, Судане и т.д.
Габионы для цветов своими руками. Габионы своими руками: 2 мастер-класса
Одно из модных веяний последнего времени – делать в саду(это решетчатые короба, заполненные камнями). Решетчатые корзины бывают самых разных размеров и форм, а заполнять их проще простого, при этом наполнение может быть самым разным. Габион из глиняных горшков Придется, конечно, попотеть, но допустить какую-либо фатальную ошибку попросту невозможно, потому что в этом деле нет ничего сложного. Сами короба тоже легко собирать. К тому же приучастка на склоне габионами можно обойтись без дренажа, в отличие от. Ведь вода, стекающая со склона, свободно просачивается сквозь короба с камнями.Однако для устойчивости габионам нужен фундамент из уплотненного щебня глубиной около 80 см (на глубину промерзания грунта зимой, именно на этот показатель в вашем регионе надо опираться, чтобы определить толщину фундамента).При сооружении многорядных, как и в случае со стенками сухой кладки, каждый выше расположенный ряд габионов надо устанавливать с небольшим сдвигом , так сказать ступеньками. Высокие габионы, которые не выполняют роль подпорных стенок, надо обязательно устанавливать на бетонный фундамент толщиной 80 см.На фото ниже подпорные стенки высокой грядки сделаны из габионов. Чтобы продольные стенки коробов не разгибались, перемычками соедините продольные боковины каждого габиона.

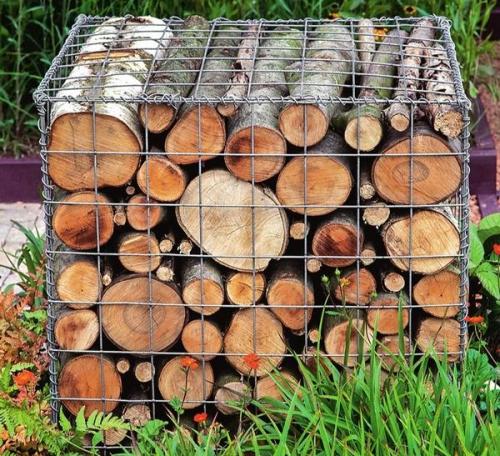

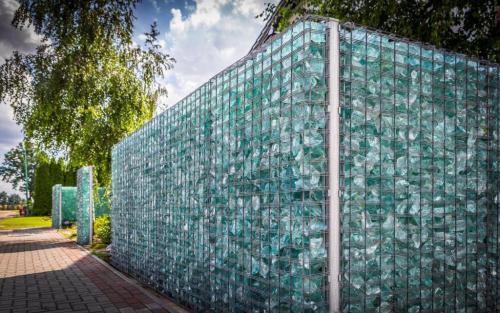

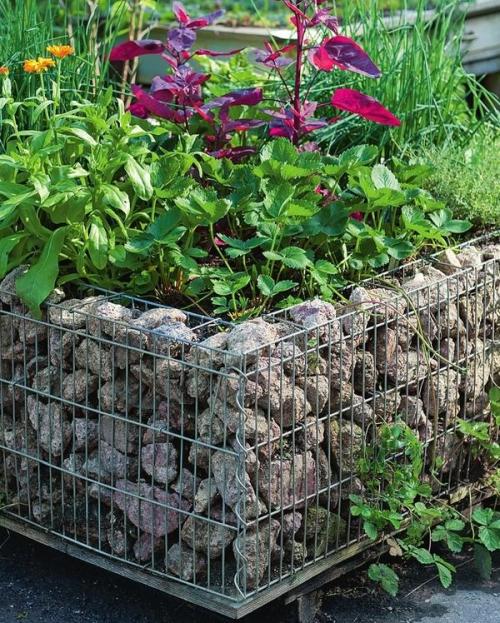

Подпорные стенки высокой грядки сделаны из габионов. Что касается наполнения габионов , тут вы сами выбираете материал. Если не хотите использовать для этого, замените их,из цветного стекла,или любым другим материалом на свой вкус. Дерево придает габионам уютный вид. Но для долговечности пропитайте его специальными средствами. Дерево удачно контрастирует с оцинкованным коробом. Если на невысокий габион положить доски, оставшиеся после сооруженияили, получится удобная(оптимальной считается высота 45 см).

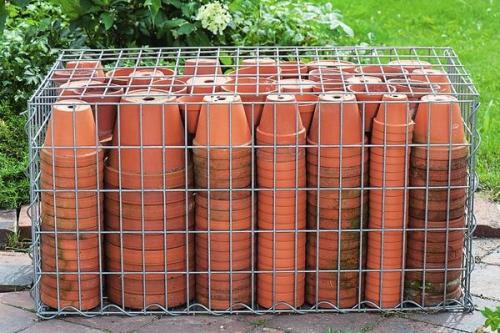

Мастер-класс 1: Собираем габион из горшков
Из такого габиона получается отличная скамья.Из такого габиона получается отличная скамья.
Вам понадобится
- Разобранный решетчатый короб из оцинкованной стали
- Металлические спирали для скрепления стенок габиона (как правило, входят в сделанные на заказ и готовые комплекты);
- Одинаковые глиняные горшки.
порядок работы
1. стенки короба разложите на земле. спиралями соедините боковые стороны с дном (сначала продольные стороны, затем торцевые). инструменты вам не понадобятся – спираль свободно закручивается.Стенки короба разложите на земле.
2. Теперь соедините между собой боковины короба. Для удобства их можно временно прихватить проволокой, чтобы стенки ровно прилегали друг к другу.
Соедините между собой боковины короба.
3. Аккуратно поставьте штабелями в короб глиняные горшки (см. верхнее фото в статье). После этого прикрепите спиралями верхнюю часть короба.
4. Положите подушки и проверьте, удобно ли сидеть.
Совет: сам габион желательно делать на заказ или покупать готовый комплект в разобранном виде, поскольку далеко не всякая металлическая решетка годится для габиона. Сетка для него должна быть очень прочной . Чтобы прямоугольный короб с продольных сторон не прогибался под вашим весом, боковины надо дополнительно соединить перемычками (распорками с крючками на концах) или диафрагмой. Это особенно важно сделать в том случае, если вы заполняете габион сыпучим материалом.
Мастер-класс 2: габион-альпинарий
Короб-куб можно засадить растениями.Габион-альпинарий
1. Когда габион будет наполнен камнями, поищите места, где бы вы хотели посадить растения. Туда насыпьте землю, смешанную с мелким гравием.
Когда габион будет наполнен камнями, поищите места, где бы вы хотели посадить растения. Туда насыпьте землю, смешанную с мелким гравием
2. Растения, например очиток едкий , аккуратно проденьте сквозь решетку и посадите. При необходимости подсыпьте еще немного земли.
Растения, например очиток едкий, аккуратно проденьте сквозь решетку и посадите
3. Слой красного гравия, к примеру из красного гранита, подчеркнет красоту таких растений для альпинария, как голубоглазка (Sisyrinchium) и тимьян (Thуmus).
Выбрать подходящие для этой задачи растения вы можете на нашем маркете, где представлены товары от разных интернет-магазинов. Посмотреть подборку растений для альпинария .
Особенно красиво смотрятся камни для декора.
не ставьте габион-альпинарий на деревянную террасу – ее может испортить стекающая вода.
