Висячая стропильная система двухскатной крыши. Варианты наслонных и висячих стропил: отличительные особенности

Висячая стропильная система двухскатной крыши. Варианты наслонных и висячих стропил: отличительные особенности

Конструкция кровли может быть самой различной. Монтаж основан на использовании наслонных или висячих стропил. Разница состоит в том, что наслонные применяются, когда они могут опираться на центральную несущую стену, внутреннюю опорную колонну либо любой другой элемент со схожими функциями. Но такой вариант не всегда подходит, часто случается так, что внутренней несущей или капитальной стены просто нет, то есть стропила будут опираться только на наружные стены, а конструкция для этого требуется совершенно другая. Для этого применяется висячий вариант стропил, которые можно использовать для пролетов с длиной от шести-семи метров. Главное отличие между системами – это опора стропил.

Стропильные ноги в этом случае одним своим концом упираются в стены, а вторым соединяются сверху друг с другом. Крепление может осуществляться различными методами, начиная от прорезного шипа и заканчивая металлическими зубчатыми пластинами. Все ноги должны иметь соединение при помощи растяжки, которая не будет им давать разъезжаться в стороны, то есть создается жесткость и прочность крепежа. Наслонные имеют другую конструкцию, у них есть специальный элемент, который создает дополнительную точку опоры на внутренние капитальные стены.

Технические характеристики висячих стропил.

Из особенностей устройства висячих деревянных стропил необходимо отметить:

1. Cтропильные ноги соединяются наверху при помощи запила, дополнительно фиксируются болтами, пластинами или гвоздями. Верхние концы ставятся встык либо к коньковому прогону.
2. Встречные стропильные ноги соединяются затяжками.
3. Затяжки могут быть цельными либо составными, их сращивание при необходимости осуществляется за счет прямого или косого зуба.

Система висячих стропил отличается сложностью. Вес ее несколько больше, чем у наслонных, но она незаменима при перекрытии пролетов от шести до десяти метров, при устройстве мансардных помещений. Материала при этом может расходоваться больше, стоимость также будет выше, но на прочности это не скажется. Кроме того, именно стропила висячие применяются чаще всего для очень сложных типов крыш, вариантов их устройства много.

Источник: https://balki-v-interere.postroivsesam.info/novosti/visyachaya-stropilnaya-sistema-dvuhskatnoy-kryshi-nemnogo-ob-osobennostyah-visyachey

Висячая стропильная система своими руками. Немного об особенностях висячей стропильной системы

Висячие стропила – это один из видов стропильной системы. Тип конструкции выбирается ещё на этапе проектирования. Вариантов два. Можно использовать наслонные стропила, но только если внутри есть перегородки, которые могут послужить опорой. В противном же случае подойдёт висячая стропильная система, потому что такая конструкция опирается только лишь на внешние стены.

Чаще всего висячие стропила используются для строительства однопролётных жилых домов, складских и промышленных помещений, торговых павильонов, а также при строительстве мансард.

Несмотря на то, что висячие стропила не имеют никакой внутренней опоры, благодаря особенностям своей конструкции они не прогибаются. По такой технологии можно перекрывать пролёты длиной аж до 17 м.

Но сами стропила в висячей системе – это лишь часть конструкции. Кроме них используются ещё и бабки, подкосы, ригеля, затяжки. Висячая стропильная система может состоять из ферм или арок.

Если речь идёт о конструкции в виде ферм, то здесь две стропильные балки соединяются в верхней точке и получается треугольный каркас. По горизонтали такой элемент укрепляется затяжкой, которой может послужить брус или доска. Но бывают и металлические затяжки, изготовленные из профилированной стали. Их называют тяжами.

Затяжка – это важная часть конструкции висячих стропил. Дело в том, что стропильные ноги, просто упёртые в стены, стремятся разъехаться. А балка между ними помогает сохранять заданную форму. При этом на стены не передаётся горизонтальный распор. При использовании висячей стропильной системы давление на постройку оказывается только в вертикальном направлении.

Затяжка может быть расположена не только в нижней части фермы. Часто её сдвигают ближе к коньку. От расположения затяжки завися её функции. Если она находится у основания стропил, то её можно использовать в качестве каркаса перекрытия. При строительстве же дома с мансардой необходимо две затяжки: балка у конька послужит основанием для потолка подкровельного помещения.

В случае, если расстояние между опорами стропильной системы более 6 м, то стропильные ноги укрепляют раскосами или бабками, а затяжку делают не цельной, а срощенной из двух балок.

Висячие стропила 10 метров. Что это такое?

Стропила – это основной несущий элемент скатной крыши, который принимает на себя основную нагрузку, испытываемую этой конструкцией. Система стропил бывает двух типов – висячей или наслонной. Выбирать между ними приходится, исходя из того, имеются ли внутренние стены в строящемся сооружении, которые могут служить опорой для частей крыши. Система висячих стропил применяется, если таких стен нет, и здесь опорой будут служить лишь внешние стены строения. То есть центральной опоры как таковой эти стропила не имеют и опираются с одной стороны на стену, с другой – на противоположно расположенное стропило . Крепление отдельных элементов производится при помощи прорезных шипов, гвоздей, анкеров или пластин из металла.

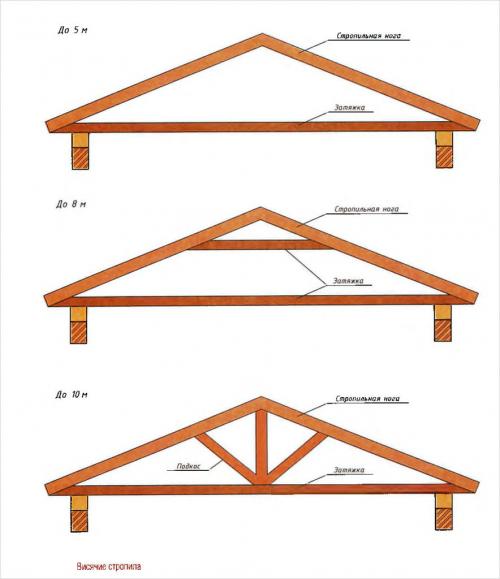

Висячие стропила разной длины

Висячие стропила обычно используются для покрывания пролетов шириной 7-10 м. Сфера применения может быть различной – такая система применяется для сооружения кровель на складах, промышленных зданиях, жилых домах.

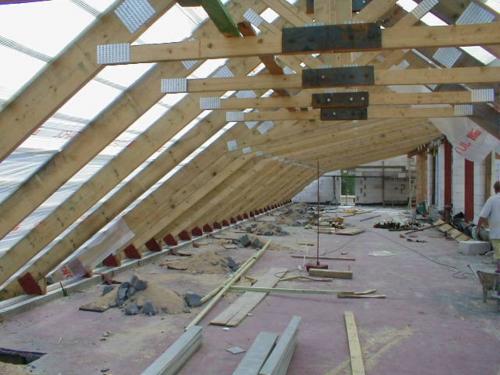

Кровля, выполненная с висячими стропилами

На заметку! Максимальное расстояние между стенами, позволяющее использовать систему висячих стропилин, составляет 14 м.

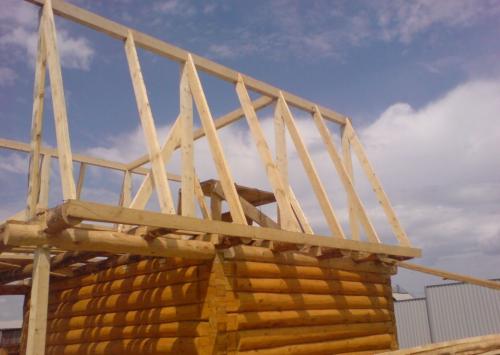

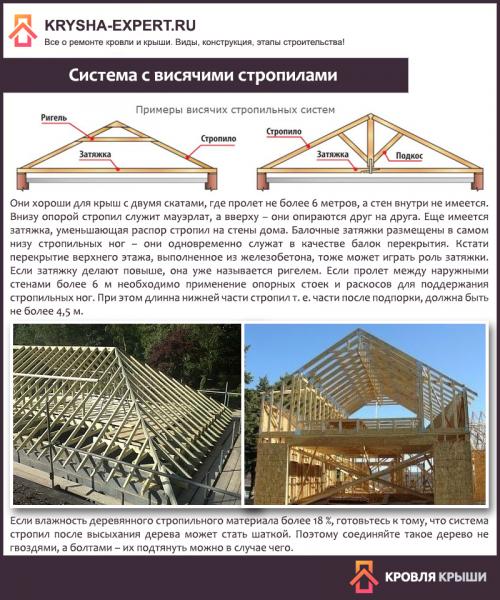

Система с висячими стропилами

Несмотря на то, что такие стропила устанавливаются под уклоном, они не действуют на стены как распорки – передают только вертикальные нагрузки. Этого удается достичь благодаря использованию растяжек, изготовленных из бруса, располагаемых в основании кровли.

На заметку! Затяжка между ногами стропил располагается тем выше, чем большую нагрузку она испытывает.

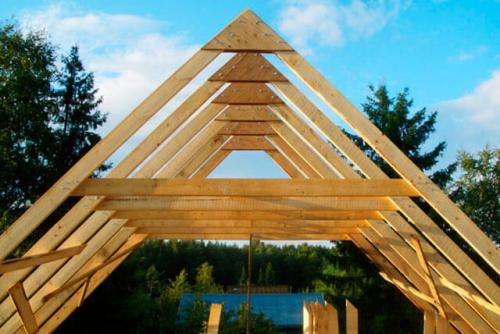

Висячие стропила с затяжкой

Стропильные элементы изготавливаются из бруса, досок или бревен, металла. В обязательном порядке перед началом монтажных работ материал должен быть обработан специальными защитными составами, которые обеспечат дереву длительный срок службы. Они защитят его от грибка, плесени. Если обработать материал противопожарными составами, то дом обретет дополнительную защиту от возгораний.

Источник: https://balki-v-interere.postroivsesam.info/novosti/visyachaya-stropilnaya-sistema-dvuhskatnoy-kryshi-nemnogo-ob-osobennostyah-visyachey

Расчет висячей стропильной системы онлайн. Расчет стропил двухскатной крыши – Онлайн-калькулятор

Ошибка расчёта Пожалуйста, проверьте правильность введённых данных

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Скрытые чертежи и размеры доступны после оплаты доступа Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Выберите проекцию:

• Чертеж расположения для установки стропила
• Чертеж горизонтального расположения стропила крыши

Расстояние: 0

Результаты расчета

Крыша

Угол: 43.44 °

Стропило

Угол спила: 46.56 °

Размер спила: 14.2 см

Длина: 496.22 см

Ширина: 15 см

Толщина: 5 см

Длина по скату крыши: 482.02 см

Длина от конька до запила: 413.16 см

Длина снизу от конька до запила: 406.27 см

Длина от запила до конца свеса: 68.86 см

Глубина запила по опоре (горизонтально): 5 см

Глубина запила вдоль стены (вертикально): 4.73 см

Материалы конструкции

Стропило

Ширина: 15 см

Длина: 496.22 см

Толщина: 5 см

Объём: 0.037 м³

Указанные «Размеры»

Отображение

Единицы измерения: см

Цвет чертежа: цветной

Крыша

Высота: 300 см

Ширина: 600 см

Свес: 50 см

Стропило

Запил: 5 см

Ширина: 15 см

Толщина: 5 см

Выберите способ сохранения

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Стропильная система двускатной крыши. Почему стропила лучше изготовить самостоятельно?

• Кратких сроков изготовления.
• Технологической точности всех деталей.
• Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

• Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
• Задержка с поставкой (особенно в сезон).
• Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

• Мауэрлат.
• Вертикальные стойки.
• Ригели.
• Стропильные ноги.
• Распорки.
• Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

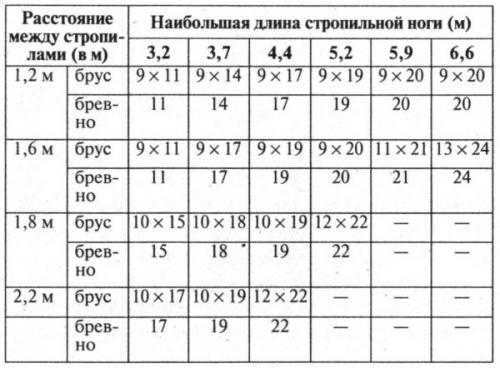

Также предлагаем вам воспользоваться нашим бесплатным калькулятором .

Источник: https://dachadesign.info/stati/chertezhi-i-shemy-stropilnoy-sistemy-dvuhskatnoy-kryshi-osnovnye-sostavlyayushchie-chertezha

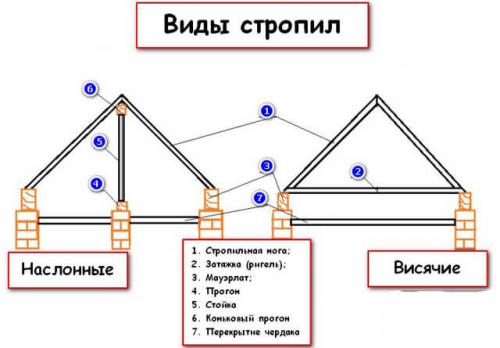

Наслонная и висячая стропильная система. Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

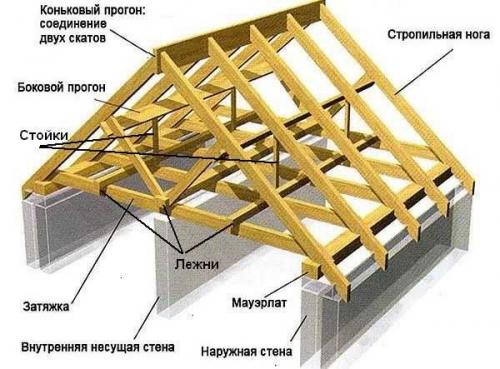

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

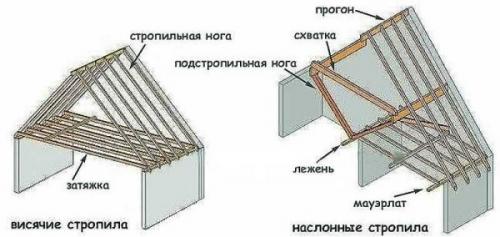

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Источник: https://balki-v-interere.postroivsesam.info/novosti/visyachaya-stropilnaya-sistema-dvuhskatnoy-kryshi-nemnogo-ob-osobennostyah-visyachey

Узлы крепления висячих стропил. Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания. Несмотря на кажущуюся ненадежность, висячие стропильные системы достаточно эффективные и способны в полной мере выполняться свои функции в пролетах длиной до 17 м.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.

Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект. Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.

Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

Источник: https://balki-v-interere.postroivsesam.info/novosti/visyachaya-stropilnaya-sistema-dvuhskatnoy-kryshi-nemnogo-ob-osobennostyah-visyachey

Висячая стропильная система мансарды.

— это чердачное помещение дома, которое оборудовано таким образом, что после утепления кровли и стен оно становится вполне пригодным для проживания. По сути мансарда — это дополнительный этаж здания.

Если предполагается на чердаке делать мансарду, то дополнительные работы по ее обустройству должны быть учтены еще на стадии

.

Так как

нежилого этажа и мансардного помещения значительно отличается: необходимо устраивать дополнительное и придерживаться технологии монтажа теплого помещения.

Чаще всего ломаные разновидности кровли свидетельствуют о наличии мансарды. Кровля с прямыми скатами также может быть оборудована мансардным помещением, но площадь его будет значительно меньше .

Как самостоятельно построить мансардную крышу вы можете прочитать

.

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом , способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции , которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

• Мауэрлат . Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
• Стойки из балок или стропильные ноги , которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
• Вертикальные стойки . Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
• Прогоны . Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног ;
• Коньковый брус . Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции ;
Обрешетка . Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли .

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

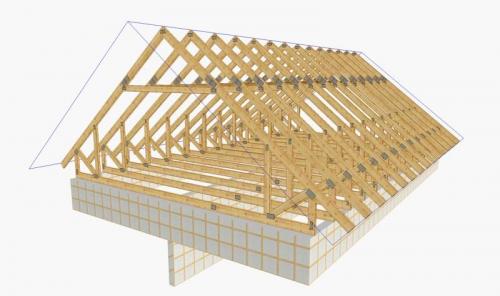

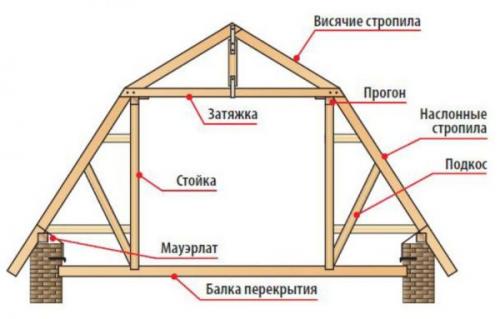

Стропильная система мансардной крыши: чертежи и фото плана ниже.



План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

• Висячую конструкцию . Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент ;
• Наслонную конструкцию . Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже :

Односкатной конструкции; Двухскатной кровли;
• Ломаной двухскатной;
Вальмовой кровли; Полувальмовой конструкции;
• Купольной системы (конусной);
• Сводчатой системы.

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Наслонные стропила

Установка стропил мансардной крыши и расчет шага

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов

кровельного покрытия необходимо устанавливать стропила для мансардной крыши следующим образом:
• Под ондулин . Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
• Под шифер . Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
• Под металлочерепицу . При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
• Под профнастил . Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.

  ВАЖНО!

  Кроме того, большое значение при расчете шага имеет уклон ската кровли . Если уклон составляет 15%, то расстояние между досками стропил рекомендуется делать не менее 80 мм. С увеличением градуса уклона ската кровли пропорционально увеличивается расстояние между стропилами.
