Какими должны быть правильные детские качели, которые не смогут причинить серьезный вред ребенку?

''

Считается, что сделать качели для ребенка легко и знаний для этого много не требуется. Однако, случаи гибели детей на подобных сооружениях заставляют задуматься об обратном. Так, в Шипуновском районе Алтайского края в 2015 году неправильно смонтированные качели погубили шестилетнего малыша. Конструкция была плохо закреплена и упала на ребенка. Какими должны быть правильные детские качели, которые не смогут причинить серьезный вред ребенку — разбирался редактор "Алтайского строительного портала" и передачи "Стройка" Константин Ганов.

Еще в 2013 в России были приняты ГОСТы на дворовые качели. Согласно их требованиям расстояние между подвесом и стойкой качели не должно быть менее 40 см. Это продумано для того, чтобы качающийся ребенок, даже раздвинув руки в стороны не смог получить травму. Между поверхностью сиденья и поверхностью игровой площадки также не должно быть меньше 40 см.

И самое главное: на качелях с 2013 года запрещается применять жесткие подвесы. Именно они являются причиной большинства травм детей. Дело в том, что жесткий подвес действует как рычаг, увеличивая силу удара: чем длиннее жесткий подвес-рычаг – тем сильнее удар.

Опасные качели

Телепрограмма "Стройка" провела креш-тест рычажных качелей, которые имеются во дворах Барнаула. Оказалось, что фарфоровая кружка разбивается вдребезги, оказавшись на пути качели с жесткими подвесами. О сиденье с гибкими подвесами ту же кружку повредить не удалось.

Справедливости ради надо отметить, что в прошлом году часть опасных снарядов на дворовых детских площадках в Барнауле были демонтированы. Об этом Алтайскому строительному порталу рассказал заместитель председателя комитета жилищно-коммунального хозяйства Барнаула по работе с общественностью Алексей Пахоменко .

Как самому сделать безопасные качели

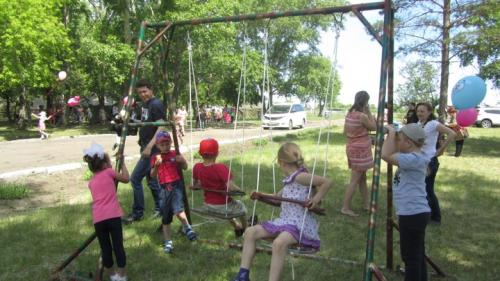

Программа "Стройка" делала сборно-разборную модель качелей для детей военнослужащих Топчихинского гарнизона. Учитывая все требования безопасности команда "Стройки" решила сделать качели из прочной металлической трубы двух диаметров, так чтобы одна плотно входила в другую. Боковые стойки, похожие на букву А, соединяются через рукава большего диаметра с перекладиной и горизонтальными стойками-подошвами. Все элементы имеют дополнительные укосины и ребра жесткости для общей пространственной устойчивости.

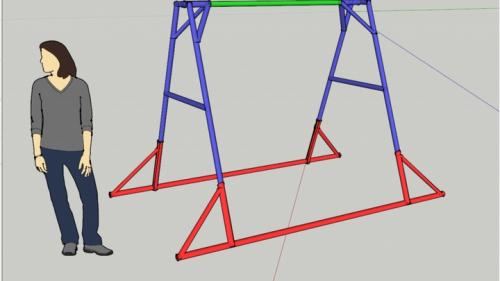

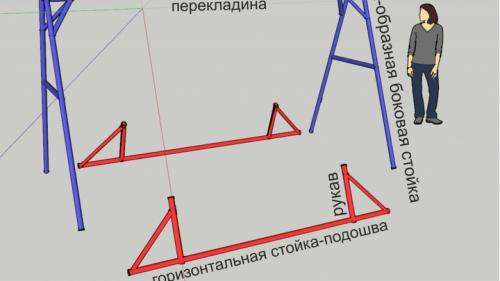

Длина ножек на стойках - 2 метра 20 см; рукава, в которые вставляются перекладины, – 25 см; длина перекладины - 2 метра. Расстояние между рукавами на подошвах такое же – 2 метра, ширина подошвы – 3 метра.

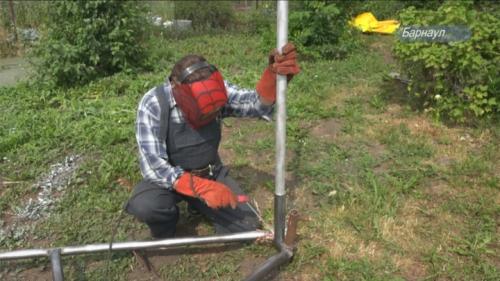

Соединить детали нужно при помощи прихваток, при этом не забывая о промежуточном контроле.

Так как будущая боковая стойка лежит строго параллельно – 25-сантиметровый рукав для перекладины привариваем строго перпендикулярно, контролируя перпендикулярность по магнитным уровням в двух плоскостях.

Аналогичным образом собираем остальные элементы металлической конструкции. Петли к перекладине следует размещать с тем расчетом, чтобы к сиденью расстояние между ними сужалось: так качели будут раскачиваться строго в одной плоскости (взад-вперед).

Собирается такая конструкция за считанные минуты.

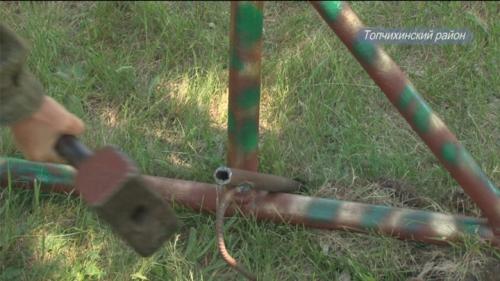

Для того, чтобы остов качели не упал прибиваем подошву при помощи колышков длиной не меньше 70 см с петлеобразными держателями на верху: загнутыми кусками арматуры.

Сиденье проще всего сделать из фанеры, толщиной не менее 12 мм. Достаточно выпилить собственно сиденье размером 40х30 сантиметров с последующим закруглением углов и 4 боковушки шириной 5-8 см. Готовые детали лучше отшлифовать и покрасить. Эти элементы закрепляются на узелках, вдетых в отверстия по краям веревочных подвесов.

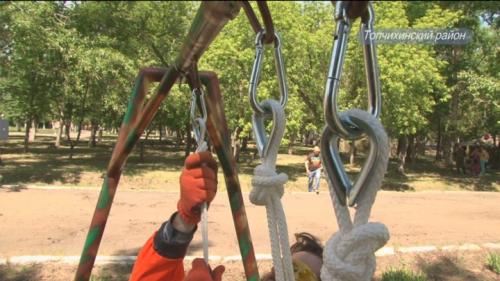

К петлям на перекладине подвесы можно просто привязать, но лучше присоединить карабинами через коуши, как показано на фото.

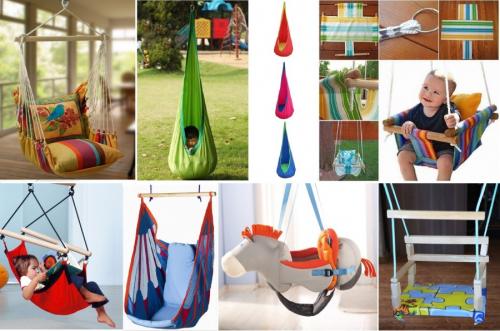

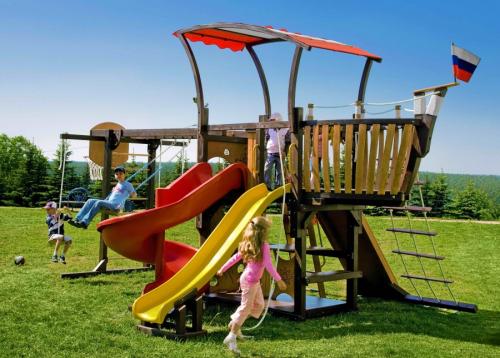

Самодельные качели для детей. Детские качели своими руками: 80 фото лучших вариантов простых и качественных качелей

Уже много лет детские качели не теряют свою популярность. В современном мире, при появлении различных гаджетов, дети все больше времени проводят дома. Поэтому если двор или дача обустроены современными аттракционами, качелями — это лишний повод провести время на свежем воздухе.

Детские качели выполняют ряд важных функций, направленных на развития ребенка:

• скрашивают свободное время;
• закаляют вестибулярный аппарат;
• вырабатывают координацию движений тела;
• дарят положительные эмоции за счет выброса адреналина;
• снижают стресс в период плавных покачиваний.

Если нет возможности приобрести качели в магазине или есть переживания о безопасности малыша, то можно их смастерить самостоятельно. Это позволит сэкономить средства и придумать индивидуальную конструкцию. По фото и чертежам детских качелей, советам мастеров в интернете, можно сделать крепкую и надежную конструкцию.

Некоторые родители, желая сделать качели для своего ребенка используют подручные материалы — шины автомобилей, пластиковые трубы, веревки и прочее.

Однако, чтобы изготовить их правильно, для начала необходимо:

•  выбрать тип конструкции;
•  выполнить чертеж;
•  подготовить необходимые инструменты.

Качели из металлических труб

Если появилась задумка сделать подвесные детские качели, сначала необходимо выкопать неглубокие ямки для несущих опор. Для этой работы можно использовать лопату или ручной бур. Если каркас для качелей металлический, то перед тем как поставить столб в яму, его низ нужно смазать веществами, которые препятствуют образованию коррозии металла.

На дно ямы насыпать щебень и песок и закопать опорные столбы, а поверх залить бетоном. После монтажа опорных столбов, сверху к ним необходимо приварить поперечную перекладину, к которой будет крепиться сидение. В центре ее нужно закрепить подшипники.

Сидение можно прикрепить приварив металлические трубы, подвесить на цепи или закрепить на канате. Сиденье — деревянные доски, старые стулья и прочие приспособления.

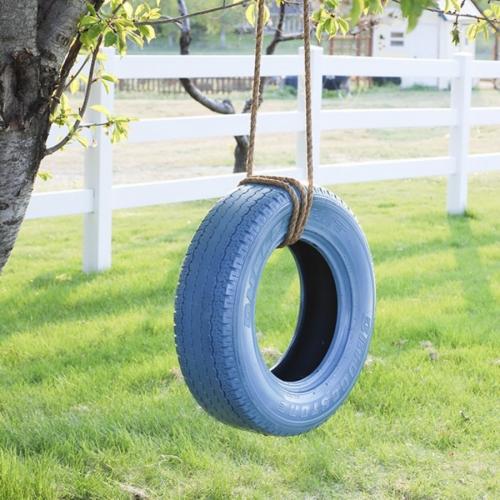

Качели из автомобильной покрышки

Конструируя качели на дачном участке необходимо проявить фантазию, особенно если участок засажен деревьями. Ведь именно толстый крепкий сук дерева можно использовать вместо конструкции из п-образной рамы. К нему на цепи или канате можно закрепить сиденье в виде автомобильной покрышки.

Чтобы ее закрепить, нужно сначала подготовить шину. Для этого наносим на нее разметку в виде прямоугольника, вырезаем этот кусок резины, выворачиваем покрышку протектором внутрь и крепим к ней цепь или веревку.

Автомобильная шина дает огромный простор творчеству, из нее можно вырезать ребенку лошадку, байк или же закрепить ее как тарзанку. Таким образом можно получить самую простую модель детских качелей для дачи, не требующую особых усилий.

Качели в помещении — как правильно закрепить

Подвесные качели имеют огромный спрос, нежели обыкновенные напольные, так как сделать их намного легче. Для того чтобы смастерить качели в помещении, понадобится следующее: крепкий канат, крючки, вкручивающиеся в стенку, сидение и подручные инструменты.

Важно понимать, что устанавливая качели в помещении, не каждая конструкция подойдет. И немаловажно, что вес, который они смогут выдержать ограничен, особенно если детские качели для дома будут закреплены в районе дверного проема.

Крючки присверливаем к верху проема, веревками закрепляем сидение и надеваем на крючки.

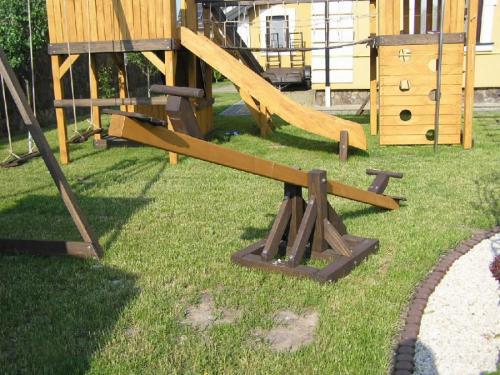

Качели-балансир — технология возведения

Кроме подвесных, среди уличных качелей на участке очень популярны наземные. Которые так же несложно сделать самостоятельно. Рассмотрим типичную схему для установки балансира, которые проще всего выполнить их из дерева.

Приспособления используют следующие: деревянный брус, бревно, доски, средства для обработки дерева и краска или лак. Сначала конструируют нижнюю раму длиной около одного метра. Затем к ней с помощью саморезов прикрепляют опорные стойки под углом или подкосы.

После этого по всей длине доски-балансира, длиной 2-3 м устанавливаются параллельно два бруса, а между ними закрепляются брусья поменьше — около одного метра.

Монтируется эта конструкция при помощи шурупов или клея для столярных работ. По краям балансира делаются сидения и ручки. А посередине сверлится отверстие для крепления ее к основанию.

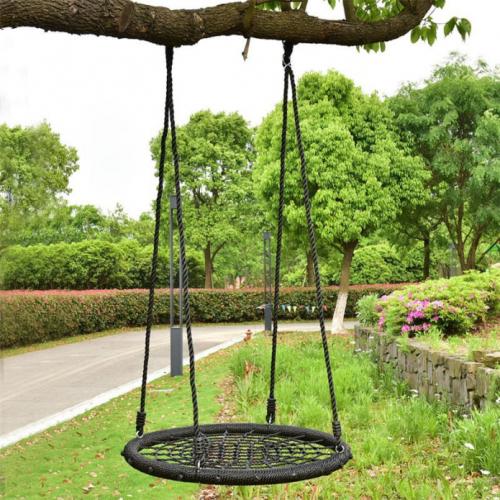

Качели из круглой трубы. Ключевые особенности конструкции

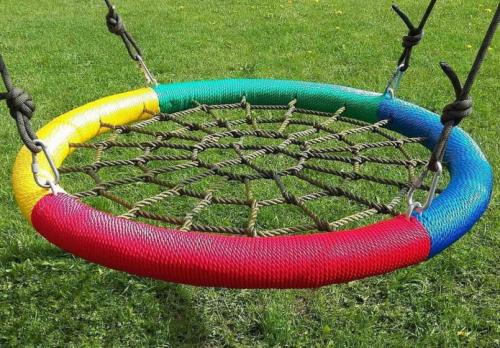

Качели гнездо – это просторное гнездышко, идеально подходящее для качания двух, трех человек. На них возможно сидеть, лежать и качаться в свое удовольствие, разглядывая формы облаков.

Устройство сиденья качели представляет собой большую круглую раму, изготовленную из стальной трубы или обруча диаметром 70-100 см. Рама обернута прочной тканью или веревкой. В центре из полипропиленовой веревки вяжется сетка, похожая на паутину. Это повышает прочность сердечника. Он выдержит нагрузку более 50 кг. Это достаточно для того, чтобы сразу несколько детей могли качаться вместе. Плотность вязания позволяет контролировать глубину провисания сетки.

Когда дело доходит до подвешивания качелей, то вы можете использовать металлические цепи или плетеный канат. Оба варианта одинаково прочны и надежны. Однако канат на ощупь более приятный материал. Цепи тяжелее, и об них легко пораниться.

Классическая канатная схема подвески состоит из двух канатов. Каждый разделяется на два, создавая перевернутую Y- образную форму. В середине устанавливаются карабины, а края канатов крепятся в четырёх местах круглой рамы.

Карабины позволяют подвесить качели на подвесные ремни, петли, крючки, стропы или кольца. Все крепления должны быть металлические. Они могут быть изготовлены из оцинкованной или нержавеющей стали, чтобы выдерживать не только вес человека, но и противостоять непогоде.

Готовую конструкцию можно подвешивать на отдельно стоящую раму из деревянного бруса или металлической трубы. Для этой цели подойдет ветка дерева, потолок веранды.

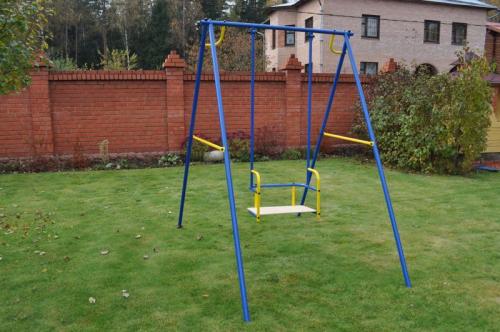

Детские качели из профильной трубы своими руками чертежи. Как сварить качели на даче своими руками из металла

Покачаться на качелях любят дети и взрослые, поэтому устанавливаются на дачах и у частных домов. Обычно это простые конструкции из дерева, рассчитанные на одного человека. Однако, зная, как сделать качели своими руками из металла можно создать уютное место отдыха не только для детей, но и взрослых.

Выбор профильной трубы

Для постройки качелей сваренных из металла используются уголки, круглые трубы, тавры. Но чаще выбирают, так как они, по сравнению с другими видами металлопроката, обладают следующими преимуществами:

• удобная для работы форма;
• стенки образуют ребра жесткости, что повышает прочность;
• стойкость к механическим повреждениям.

Из недостатков следует отметить:

• сложность сгибания, без специального станка не обойтись;
• необходимость качественной защиты от коррозии.

Для изготовления элементов качелей применяются профили различной формы:

• из овальных труб делаются гнутые детали, например сиденья, арки, подлокотники;
• квадратный и прямоугольный профиль используется для изготовления элементов с большой нагрузкой — стоек и распорок;
• из плоских труб делаются вспомогательные детали.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

• хомуты с крючками;
• анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
• с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

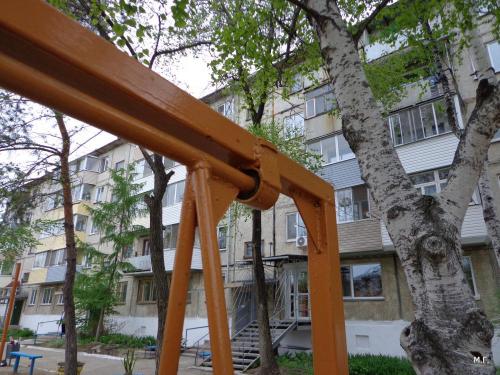

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант.

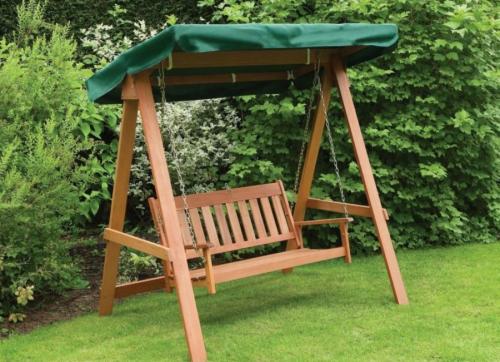

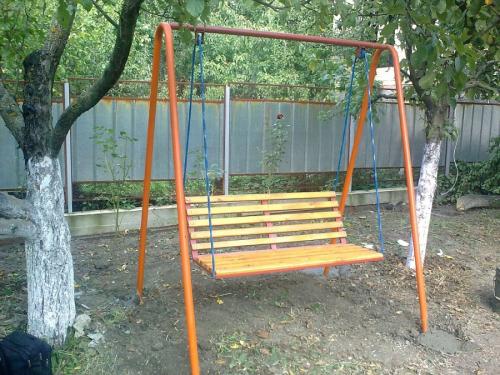

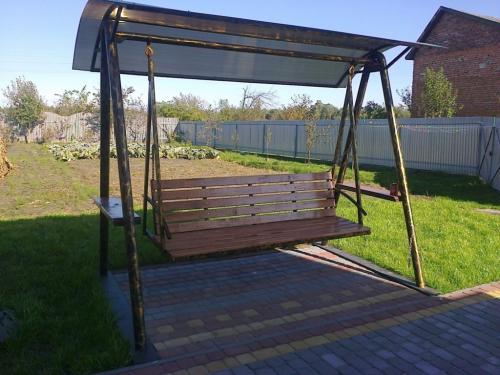

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
• прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
• веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
• краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.

Детские качели своими руками

Садовые качели из металла для детей делаются высотой 1,5 — 2 м. Опоры выбираются Л-образной формы, так как они обладают хорошей устойчивостью даже без бетонирования. Для ее повышения нижние распорки стоек свариваются между собой, что позволят переносить качели. Но обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении.
