Уклон представляет собой величину, с которой скат крыши наклонен относительно линии горизонта. Есть две системы измерения уклона кровли из металлочерепицы - в градусах и в процентах. Хотя значения взаимосвязаны, но у каждого своя методика выполнения расчетов.

Методика подсчета в процентах

Расчет угла наклона кровли в процентах осуществляется следующим образом. Односкатную крышу можно представить в виде прямоугольного треугольника, где:

Скат – это его гипотенуза.

Высота до конька – первый катет.

Длина от свеса до основания конька – второй катет.

Таким образом, вычислить угол уклона можно путем деления первого катета (высота проекции конька на основание) на второй катет (длину от свеса ската до основания конька). Результат, который получился в итоге, умножается на 100%.

Для примера, рассмотрим расчет угла наклона кровли со следующими параметрами:

Расстояние от свеса до проекции конька – 5 метров;

Высота до конька – 3 метра;

Угол наклона крыши для металлочерепицы будет равен = (3/5) х 100% = 60%

Как правильно рассчитать в градусах?

В строительстве и проектировании чаще используются значения углов в градусах. Поэтому лучше производить расчеты кровли именно в данных единица измерения. Принцип перевода процентов в градусы следующий:

1 градус наклона – это 1,7%.

Зная величину уклона кровли в процент можно легко перевести единицы между собой, разделив найденный результат в процентах на 1,7. В нашем примере это выглядит так:

60% / 1,7 = 35,29 градуса. Примерно 35 град.

Минимальный угол наклона двухскатной крыши. По каким критериям выбирают угол застройщики

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Оптимальный угол наклона крыши. Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

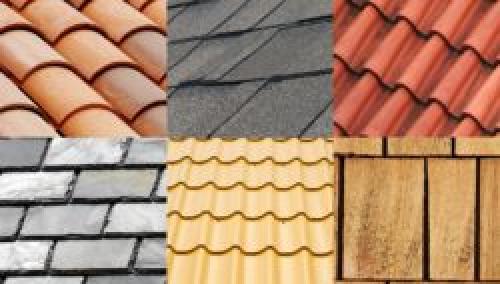

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

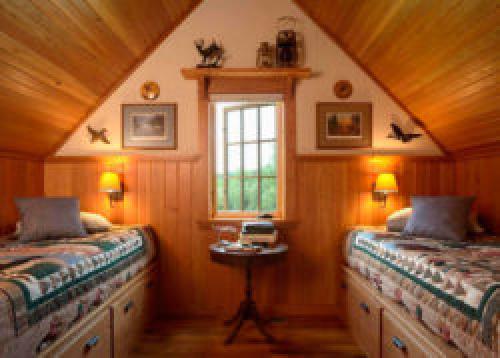

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

Угол наклона крыши 30 градусов. Таблица уклонов кровли

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

• Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
• Двухскатная крыша – состоит из двух скатов, является надежной и простой.
• Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
• Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

• от ветра
• от кровельного покрытия
• от архитектурных задумок
• от атмосферных осадков ( снега и дождя )

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

1. Подобрать кровельный материал
2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Пример №1.

H = 2 мI = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

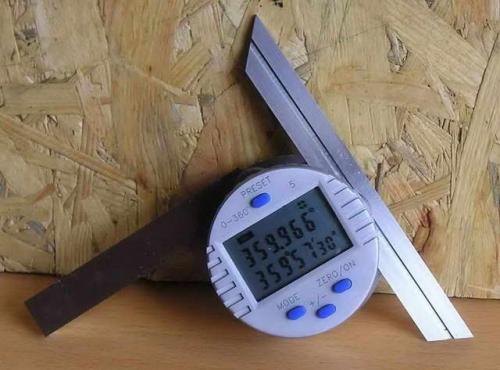

Как определить угол наклона в градусах. Как измерить угол наклона

Угол наклона любой линии или поверхности можно найти, зная тригонометрические функции. Вне зависимости от того, надо ли вам рассчитать угол наклона крыши, спинки дивана, столба или прямой линии на листе бумаги, способы определения угла будут одинаковы.

Вам понадобится

• - рулетка;
• - отвес;
• - инженерный калькулятор.

Инструкция

1

Чтобы узнать угол наклона, постройте прямоугольный треугольник, наклонная линия при этом будет выступать в качестве гипотенузы. Для этого используйте отвес, так как он всегда создаст с землей прямой угол. Выберите исходную точку на вашей наклонной плоскости или линии и при помощи отвеса и рулетки измерьте расстояние от этой точки до земли (или любой другой горизонтальной поверхности, например, пола). Если нет отвеса, просто возьмите груз и подвесьте его на веревке . Это расстояние называется противолежащий катет.

2

Затем померяйте расстояние от точки, в которую уперся ваш отвес, до того места, где наклонная поверхность упирается в землю (пол). Это будет прилежащий катет. Если это расстояние найти сложно, вместо него найдите длину наклонной поверхности от исходной точки до земли (пола). Это будет гипотенуза. Так или иначе, в вашем распоряжении должно оказаться как минимум два числа – гипотенуза и один из катетов, либо два катета.

3

Если вы знаете длину гипотенузы и длину противолежащего катета, посчитайте синус (sin), разделив длину катета на длину гипотенузы. Теперь, чтобы найти сам угол, при помощи инженерного калькулятора найдите арксинус (arcsin) полученного числа. Обратите внимание, в калькуляторе его обозначение может быть такое: sin^(-1) или asin. Вы получите значение угла в градусах.

4

Если вам известна длина прилежащего катета и гипотенузы, найдите косинус (cos), для этого разделите длину катета на длину гипотенузы. Возьмите калькулятор с кнопкой arсcos (или acos, или cos^-1) и посчитайте арккосинус, который и есть искомый угол наклона в градусах.

5

Для того чтобы измерить угол наклона при известных катетах, найдите тангенс (tg). Для этого разделите противолежащий тангенс на прилежащий. Затем из этого числа при помощи калькулятора высчитайте arctg (он может также обозначаться atan или tan^-1). Полученное значение и будет величиной угла в градусах.

Угол наклона двухскатной крыши калькулятор. Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной крыши поможет вам рассчитать углы наклона стропил, необходимое количество обрешётки, предельную нагрузку на кровлю, а также материалы, необходимые для строительства крыши данного типа при заданных размерах. Вы сможете рассчитать кровлю из таких популярных кровельных материалов, как шифер, ондулин, керамическая, цементно-песчаная и битумная черепица, металлочерепица и других материалов.

При расчётах учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная крыша (также известная как двухскатная или щипцовая) – разновидность крыши, имеющая два наклонных ската, которые идут от конька к наружным стенам здания. Это самый распространённый вид крыши на сегодняшний день. Объясняется это её практичностью, малыми затратами на возведение, эффективной защитой помещений и эстетичным внешним видом.

Стропила в конструкции двухскатной крыши опираются друг на друга, соединяясь попарно. С торцевой стороны двускатные крыши имеют форму треугольника, такие торцы называются щипцами или фронтонами. Обычно под такой кровлей устраивается чердак, который освещается с помощью маленьких окон на фронтонах (чердачных окошек).

Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной иконкой .

Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Угол наклона крыши

Под этим углом наклонены стропила и скат крыши. Подразумевается, что планируется строительство симметричной двускатной крыши. Помимо расчета угла, калькулятор проинформирует, насколько угол соответствует нормам по выбранному вами кровельному материалу. Если потребуется изменить угол, то для этого нужно изменить ширину основания или высоту подъёма крыши, либо выбрать другой (более легкий) кровельный материал.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для работ.

Примерный вес кровельного материала

Суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.

Количество рулонов изоляционного материала с нахлестом

Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина стропил

Полная длина стропил от начала ската до конька крыши.

Количество стропил

Суммарное количество стропил, требуемых для строительства крыши с заданным шагом.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). Для определения соответствия во внимание берется тип кровельного материала, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем этих стропил для всей крыши.

Количество рядов обрешетки

Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для одного ската, достаточно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте указанное здесь значение.

Количество досок обрешетки стандартной длиной

Для обрешетки всей крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски.

Объем досок обрешетки

Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку.

Примерный вес досок обрешетки

Предположительный общий вес досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.

Оптимальный угол наклона двухскатной крыши из металлочерепицы. Факторы, влияющие на выбор угла наклона скатов

По факту, унифицированных углов наклона скатов металлочерепичной кровли не существует. На минимальный уклон скатов с данным покрытием влияет целый ряд факторов, которые следует принимать во внимание в процессе проектирования конструкции.

Ветровая нагрузка . Данный показатель рассчитывается исходя из площади поверхности крыши, а также силы ветра, характерной для региона строительства. При этом необходимо учитывать и возможность ветровых катаклизмов. Соответствующую информацию можно узнать из специальных справочников.

Снеговая нагрузка . В зимний период снег скапливается на скатах крыши, а затем сползает вниз под тяжестью собственного веса. Кровли с небольшим уклоном обычно приходится очищать, чтобы избежать повреждения стропильной конструкции под высокими снеговыми нагрузками. Чем круче кровля – тем быстрее сползают снеговые пласты. Среднестатистическое количество снеговых осадков по регионам содержится в справочниках. Проектировать кровлю следует с определенным запасом прочности, чтобы избежать деформации металлочерепицы, если количество выпавшего снега заметно превысит средние показатели.

На выбор минимального уклона проектируемой кровли оказывает влияние наличие труб отопления, а также теплоизоляции самого дома и кровельного пирога. Если крыша недостаточно теплоизолирована, через кровлю происходят значительные тепловые потери. Это означает, что снег, ложащийся на нее, подтаивает и копится медленнее, так как влага стекает вниз. Обеспечив дополнительную теплоизоляцию кровли, выполненной согласно проекту, можно снизить теплопотери, но при этом снег на крыше станет скапливаться активнее. Если уклон кровли из металлочерепицы был рассчитан до теплоизоляции, то существует вероятность, что кровельное покрытие не сможет выдержать повышенные снеговые нагрузки.

В число факторов, влияющих на выбор уклона, входит количество дождевой влаги. Лучше всего, если скаты будут располагаться под углом не менее 22 градусов. Кровлю из металлочерепицы с меньшим уклоном требуется монтировать с использованием герметика, который поможет предотвратить просачивание влаги внутрь кровельного пирога в местах стыков.

Также следует принимать во внимание форму крыши. Рекомендуемый угол наклона односкатной крыши составляет 20 – 30 градусов, двускатной – 20-45 градусов.

Источник: https://dachadesign.info/novosti/raschet-optimalnogo-ugla-naklona-dvuhskatnyh-krysh-veter-veter-ty-moguch

Угол наклона двухскатной крыши гаража. Особенности проектирования и расчеты

Цель расчета состоит в определении трех основных параметров – уклона скатов, их площади и высоты двускатной крыши. Исходными данными служат размеры гаража, условия эксплуатации (а именно – снеговые и ветровые нагрузки в регионе) и параметры выбранного покрытия. Последнее в свою очередь подбирается исходя из бюджета и несущих способностей стен и фундамента гаража.

В ходе расчета первым определяется уклон крыши. В случае гаражной постройки с небольшой или средней площадью оптимальный диапазон варьируется в пределах 20-30° , при укладке металлической или композитной черепицы уклон рекомендуют поднять до 35°.

Этого значения достаточно для быстрого и безопасного отвода осадков и самостоятельного схода небольших объемов снега. Но в регионах с повышенными снеговыми нагрузками крутизну скатов гаражной крыши приходится увеличивать до 40-45°.

Полученное значение используется для расчета высоты конька по формуле:

H=0,5∙b∙tg а — половина длины пролета гаража умножается на тангенс угла уклона.

Полученная высота крыши гаража редко превышает 1,5 м, что положительно сказывается на смете и упрощает монтаж каркаса.

Эта же величина используется для расчета длины стропил:

L=H/sinа + 0,3-0,5 м .

30-50 см добавляются к расчетной длине стропил с целью обустройства правильного карниза и защиты стен гаража от осадков.

Площадь одного ската находится по простой формуле:

S=L∙D , где D – длина протяженной стороны гаража с учетом выноса крыши на фронтонном карнизе.

Последний варьируется в пределах 20-30 см, при рекомендуемом минимуме в 5-10 см.

Общая площадь крыши находится как:

Sk=S∙2 .

Полученные геометрические параметры используются при расчете стропильного каркаса (в идеале – после проверки с помощью строительного калькулятора) и веса пирога. Нагрузку на 1 м²от кровельного покрытия (и ее изменение при разных уклонах скатов) как правило указывает производитель. Величина снеговых и ветровых нагрузок берется из климатических таблиц и суммируется с весом кровли.

Расстояние между стропилами

Основные сложности возникают при составлении схемы каркаса. Сечение и шаг стропил подбираются с учетом размеров гаража и весовых нагрузок.

Алгоритм расчета точного количества включает такие шаги как :

1. уточнение длины ската;
2. деление данного значения на оптимальный или минимально допустимый шаг стропил (определяется из таблиц по весовой нагрузке и типу кровли);
3. добавление к результату 1 и округление в большую сторону;
4. уточнение реального шага стропил и расчет материалов.
