Сразу надо оговориться, что это не самый популярный вариант. Его сложно привязать к стропильной системе основного дома. Чаще пристройка с двускатной крышей – это кровельная конструкция, один фронтон которой примыкает к стене главного здания. На фото ниже как раз такой вариант показан.

Пристройка к дому с двускатной кровельной конструкцией Источник pikabu.ru

Но надо отдать должное, что из всех двускатных кровельных конструкций этот самый простой. Потому что собирается он, как отдельный элемент. То есть не привязанный к кровле дома. Отсюда и простота сооружения. Как это делается:

• проводят монтаж мауэрлата;
• на стойки вдоль пристроенного помещения, которые монтируют на балку перекрытия, устанавливают коньковый прогон ;
• поперек конька устанавливают стропила ;
• проводят укладку и крепление кровельного материала , подшивают фронтон и потолок.

А так как пристройка – сооружение небольшое, то и расходы на ее крышу будут минимальными.

Хотелось бы обратить внимание на тот факт, что такой кровлей можно покрывать пристройки, сооруженные и с фасада дома, и с его торцов. При этом пристраиваемое строение не обязательно должно располагаться точно посередине стены главного здания. На фото ниже такой вариант показан.

Пристройка, смещенная относительно середины стены дома Источник roomaholic.com

Второй вариант кровельной конструкции в два ската – это продолжение крыши основного дома. На самом деле эта конструкция не намного сложнее предыдущих. Просто на нее придется затратить столько же пиломатериала, сколько и на крышу основного дома. В конечном результате получается общая крыша: и над домом, и над пристройкой.

Третий вариант – двускатная крыша, возведенная над пристройкой так, что она вклинивается в кровельную конструкцию дома со стороны ската. То есть получается пристройка к дому с ломаной крышей в плане общей конструкции.

Общая ломаная крыша над домом и пристройкой Источник fav-expo.ru

Установка крыши на балконе: разновидности конструкций и цены + примеры на фото

И последний вариант с двускатными крышами – это общая кровельная конструкция. Обычно это сооружение возводят, если к основному дому пристраивают несколько помещений, которые в купе формируют практически одну постройку, равную дому. То есть старую крышу демонтируют полностью, проводят расчеты, делают проект, в котором конек формируется на стыке двух построек: старого дома и пристройки. После чего новое здание покрывают одной крышей. По сути, получается как бы вариант с односкатной крышей пристройки, только возводят симметричную кровлю.

Вальмовые и полувальмовые кровли

Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.

На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.

Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.

Стыковка крыши пристройки с крышей дома. Виды крыш пристроек

Односкатная крыша пристройки к дому — самый распространенный вариант. У такой крыши простая стропильная система, а монтаж кровельного покрытия сводится к зашивке ровного прямоугольника. К тому же, односкатная пристройка хорошо смотрится: из-за простоты ее легко гармонично вписать почти в любую архитектурную композицию. Еще ее можно сделать вообще практически незаметной, если смонтировать кровлю так, чтобы визуально она была продолжением ската. Так пристройка с односкатной крышей будет выглядеть не как отдельная постройка, а как часть дома. Главное, чтобы скат получился не слишком длинным, иначе будет перекос композиции, и дом будет смотреться непропорционально. Наглядный пример гармонично продленной односкатной крыши с пристройками на фото:

Второй по популярности вариант — это плоская крыша. У нее такие же преимущества, что и у односкатной кровли, разве что снег с плоской крыши плохо сходит, поэтому расчетная нагрузка больше и стропильная система нужна помощнее. Зато плоская кровля пристройки отлично подходит для домов в одном из современных стилей. Еще на ней можно сделать террасу и получить двойную пользу: и расширение жилой площади дома, и видовую площадку для отдыха.

Часто кровлю пристроенного навеса или веранды делают арочной. Такая крыша пристройки к дому смотрится воздушно и элегантно, визуально вытягивает постройку вверх, не утяжеляет дом. Кроме того, за счет обтекаемой формы на арочную кровлю ниже как ветровая, так и снеговая нагрузка. При маленьком радиусе скругления снег вообще будет сходить с такой крыши, не задерживаясь.

Двускатная крыша пристройки встречается намного реже. В основном, такую форму кровли используют при капитальной перестройке дома, когда здание расширяют и превращают его из прямоугольного в Г-образное или добавляют второе крыло. В этом случае двускатная крыша встраивается в дом по принципу щипцовой конструкции. Хорошо смотрится двускатная крыша у пристроек, сделанных не по бокам, а у фронтальной или задней части дома, например, у крыльца. Так дом приобретает более сложный и сбалансированный силуэт.

Четырехскатные, купольные, вальмовые крыши пристройки редки. Они сложны в монтаже и подходят далеко не ко всем зданиям. Зато, как и двускатными, такими крышами охотно перекрывают новые щипцы дома при его реконструкции. Кроме того, конструкции из четырех и более скатов хороши, когда нужно перекрыть пристройку сложной формы, например, Г-образную, построенную около одного из углов дома, или П-образную, охватывающую три стены здания.

Конусные и купольные крыши — это, скорее, экзотика, чем реальный вариант. Крыши такой формы делают, когда кровля пристройки к дому должна быть максимально декоративной. Как правило, пристройки-башенки делают при капитальной реконструкции здания, чтобы уравновесить его облик. Так, если с одной стороны обычного двускатного здания планируется сделать длинную односкатную пристройку, завершить ее можно одной или двумя декоративными башнями, чтобы визуально сбалансировать композицию по плотности элементов и высоте.

Односкатная крыша пристройки к дому. Конструкция

Односкатной крышей называют легкую кровельную конструкцию, состоящую только из одного ската. Она состоит из деревянного стропильного каркаса, обрешетки, фронтона и материала покрытия. Строительство односкатной крыши, пристроенной к дому, отличается от отдельностоящей тем, что она одной стороной прикрепляется к несущей стене сооружения. Стропильный каркас такой конструкции состоит из следующих элементов:

1. Мауэрлат. Этим термином называют брус, служащий опорой для стропильных ног односкатной крыши. Он изготавливается из древесины твердых пород и обрабатывается антисептическим составом. На мауэрлат переносится вес кровельного покрытия, который он равномерно распределяет и передает на несущие стены и фундамент. Чтобы своими руками сделать крышу для пристройки, один мауэрлатный брус закрепляют на стене основного дома, а другой укладывают на опорные столбы.
2. Стропильные ноги. Эти элементы стропильной системы изготавливают из досок размера 50х150 мм или 100х150 мм. На обоих концах стропил делают запилы для того, чтобы закрепить их на мауэрлат. Они несут на себе вес кровельного материала, распределяя нагрузку равномерно и передавая на опорный брус.
3. Подкос. Подкосом называют дополнительный элемент стропильной системы, который служит для усиления конструкции в случаях, когда скат имеет длину, превышающую 4 м. Подкосы упирают одной стороной в мауэрлат, а другой в середину стропильной ноги.
4. Обрешетка. Обрешеткой называют доски сечением 40х150 мм, которые настилают на стропильные ноги, чтобы сделать устойчивое основание для настила кровельного материала. Если для перекрытия пристройки используют мягкие виды кровли, сооружают сплошную обрешетку из листов влагостойкой фанеры.

Как врезаться в старую крышу. Советы по возведению односкатной крыши для пристройки к дому

Односкатный тип кровли считается оптимальным при необходимости покрытия пристройки к дому: при минимуме затрат и относительно простом монтаже владелец получает герметичную и надежную конструкцию.

Все работы заложению такой кровли при желании выполняются самостоятельно, силами 1-2 человек.

Как возвести односкатную крышу для пристройки к доме, как крепить ее к стене, расскажем в статье.

Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. , чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. , в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Примыкание крыши веранды к дому. Стеклянные и прозрачные конструкции

Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.

Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.

Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.

Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.

Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.

Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.

Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.

Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.

Пристройка к дому под общую крышу. Стыковка крыши из металлочерпицы, профнастила

Для оформления мест примыкания крыши пристройки к дому часто используются специальные рейки. Этот способ стыковки подходит, если кровля здания покрывается металлической черепицей, профилированным листом, керамической черепицей, асбестовым шифером. Выбирая данный метод, важно обеспечить подходящие условия, обуславливающие дальнейшую нормальную эксплуатацию сооружения. Так, угол наклона ската не должен быть меньше 5 градусов, а пристройка не может иметь жесткого соединения с домом. В месте строительства постройки наблюдается неравномерная усадка, а в стене основного здания нет закладных элементов.

Стыковочная планка зачастую комплектуется специальным уплотнителем в виде наружного фартука. Он устанавливается в проштробленную канаву. Соединение получается прочным и плотным. Стоит сразу сказать, что панельные стены штробить противопоказано, так как это чревато ослаблением несущих конструкций. Это следует учитывать при выборе способа стыковки.

Работы по соединению стыков между крышей пристройки и стенкой дома можно разделить в данном случае на следующие этапы:

1. Закрепление уплотняющего фартука кровельными саморезами или дюбелями.
2. Вворачивание всех крепежей в верхнюю волну стройматериала, соблюдение нахлеста в 10 сантиметров.
3. Замазывание штробы силиконовым герметиком.

Если крыша примыкает к дому сбоку, то крайний пласт кровельного материала подрезают и загибают таким образом, чтобы получился загнутый край 4-5 см. Планка прикрывает этот участок, так что место соединения незаметно. Декоративности кровле добавляет установка фасонного элемента.

Пристройка к дому с вальмовой крышей. Виды вальмовых крыш: с эркером, кукушкой, балконом и другие

Вальмовая крыша — легко узнаваемый распространенный вид скатной кровли.

Характерная особенность, это наличие вальм — треугольных торцевых скатов. Вид сверху напоминает конверт.

Данный вид кровли имеет преимущества и недостатки в каждой разновидности.

Классификация видов

Вальмовые крыши надежно защищают строение от осадков.

Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.

Классическая

Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.

Так классическая вальмовая крыша выглядит на фото:

Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.

Свесы располагаются на равной высоте.

Полувальмовая

Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам . Половинчатая вальма располагается сверху фронтона или снизу от него.

Голландская

Отличается от стандартной укороченными треугольными скатами. Разница высоты скатов приобретает форму трапеции.

Под укороченным треугольным скатом удобно разместить балкон или террасу .

Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.

В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

Фото стропильной конструкции голландской крыши:

Датская

Треугольный скат разделен на две части . Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.

Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.

Шатровая

Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.
Такая система отлично подходит для укрытия домов квадратной формы , где все стены равны друг другу. Часто используются при строительстве беседок.

Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.

При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.

Ломаная мансардная

Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы . Все скаты разной площади, под разным углом.

Позволяет наиболее рационально использовать пространство под кровлей, увеличивает площадь дома. Придает интересный вид зданию.

Так выглядит ломаная крыша:

В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.

У висячих стропил отсутствует опоры внутри . Они опираются на внешние опоры. У наслонных внутренняя опора есть.

Многощипцовая с двухскатной системой

Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.

Источник: https://dachadesign.info/novosti/formy-krysh-dlya-domov-s-pristroykoy-karkasnaya-pristroyka

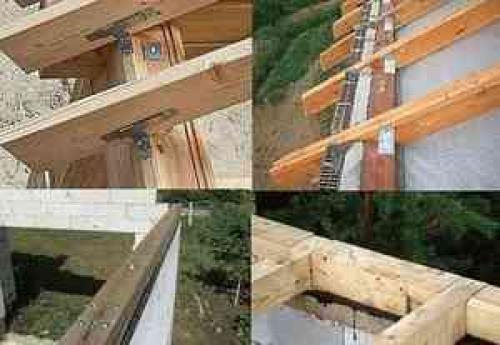

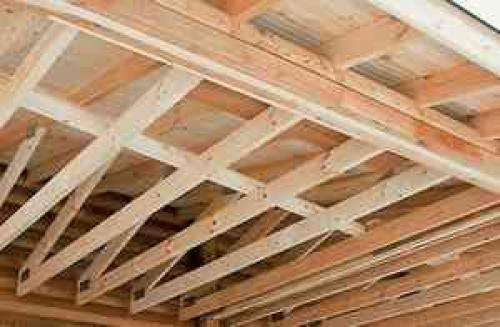

Пристройка к дому с ломаной крышей. Последовательность монтажа

Если предварительным проектом обустройство дома с пристройкой под одной крышей предусмотрено не было, стоит позаботиться о том, чтобы между кровлей основного здания и дополнительным помещением оставался зазор, как минимум, в 5 см . Кроме того, важно выполнить грамотную привязку пристройки к стене основного дома, чтобы в щель не просачивался дождь или снег.

Чтобы пристроить крышу пристройки к дому как можно надежнее, строительство необходимо начинать с укладки мауэрлата. Он должен быть тем толще, чем круче будет уклон ската и тяжелее кровельное покрытие.

Этот брус следует зафиксировать на стенах как можно крепче, поскольку к нему в дальнейшем будут пристыковаться стропильные ноги там, где будут соединяться стены основного дома и пристройка. При этом монтаж стропил выполняется в заранее выполненные пазы в мауэрлате. Между соседними стропилами может быть расстояние в 60-80 см, но не более 100 см.

Обратите внимание на то, что уклон всех стропильных ног должен быть одинаковым. В противном случае, из-за перекосов вода будет затекать под кровельный материал и разрушать деревянные конструкции.

По завершении работ по возведению стропильной системы приступают к изоляционным работам. В тех случаях, когда длина стропил слишком большая, между ними помещают дополнительные опорные элементы. Поверх них перпендикулярно стропилам расстилают полиэтиленовую пленку, рубероид или иной материал для гидроизоляции. Для обеспечения герметичности, изоляцию стелют с нахлестом и проклеивают стыки строительным скотчем. Рубероид фиксируется на стропилах с помощью степлера.
