Навес перед домом. Самый простой навес у дома.
Навес перед домом. Самый простой навес у дома.
(ВАРИАНТ НАВЕСА №1 — с экономией материала)

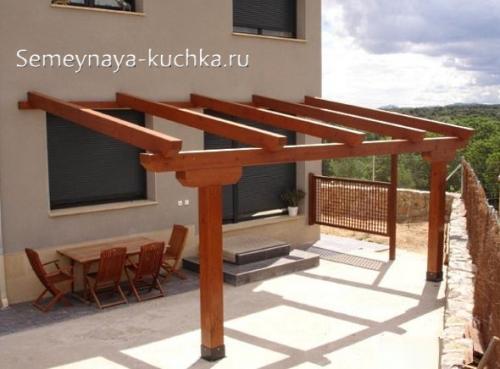

Если у вас мало деревянных балок, но есть задача из этого малого сделать навес к дому. То можно сделать вот такую (фото ниже) лаконичную конструкцию. Всего 5 брусов надо — 2 для опорных столбов + 3 для несущих балок.
Здесь несущие боковые балки — крепятся к стене при помощи МЕТАЛЛИЧЕСКИХ КРЕПЕЖЕЙ (фото ниже показывает, какие они бывают). К стене дома крепятся такие металлические скобы и в них вкладываются концы двух боковых балок нашего навеса.
Крышей в таком пристроенном к дому навесе может быть лист поликарбоната (прозрачного или затемненного)… или крышей может служить тент-шторка, который скользит по натянутой металлической струне (и то раздвигается как шатер, то собирается к стене как шторки). Подробнее о такой крыше-шторке для навесов я рассказала в статье Как сделать крышу для навеса и перголы .
Идем дальше…
Берем навес посложнее… Хотя сложность у него чисто условная… Суть в принципе та же — но эта модель уже близкая к классической конструкции навеса пристроенного к дому. Самый понятный чертеж, без лишних элементов. Только базовые элементы…
- опорные столбы
- несущая балка на стене
- несущая балка на опорных столбах
- балки-обрешетка крыши (для настила на них поликарбонатного листа)
Это и есть классика — БАЗОВАЯ часть любого навеса. И отталкиваясь от этих базовых элементов мы будем создавать великое множество дизайнов навеса у дома.
И чтобы начать с самого начала, мы должны начать СНИЗУ… с той подложки, с того основания на котором будет стоять наш навес.
Навес к дому из дерева. Навес из дерева своими руками
Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.
Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.
Деревянные навесы – «за» и «против»
Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность. Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.
Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.
Односкатный навес к дому. Расчёт и создание чертежа
Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.
При создании проекта конструкции учитываются следующие значения:
- угол наклона (Q);
- длина стропил (L).
Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.
Пример чертежа навеса Источник prom.stЧтобы рассчитать длину стропильной ноги, применяется формула:
- Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
- Двускатная конструкция: L=В/2cosQ.
- Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.
Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.
Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.
