Калиточный замок должен быть прочным, удобным для эксплуатации, надежно ограждать от взлома злоумышленников. Специализированные магазины предлагают разные модели запоров.

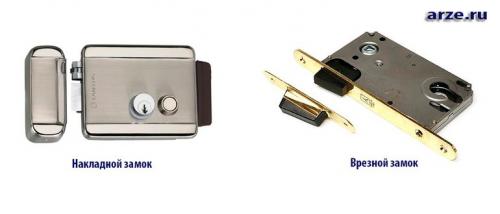

1. Накладные замки – самые популярные и востребованные, привлекают удобством и надёжностью, неплохо защищают от проникновения воров. Устанавливать их крепежными винтами легко, калиточная конструкция при этом не повреждается.  Со стороны улицы они отпираются и закрываются ключом, для открывания изнутри приспосабливается ручка.

   Механические изделия значительно дешевле электрических механизмов.

2. Навесные замки – самые древние, выглядят они не совсем привлекательно. Применяют их в основном на калитках дачных участков. Отпираются и закрываются они одним или несколькими оборотами ключа.
3. Ригельные типы замков недостаточно безопасны, их можно применить для дополнительного запирания калитки. В основе такой  конструкции механический стержень поворотом ключа передвигается между неподвижными деталями устройства и запирает замок. Чтобы открыть запор, ключ вставляют в отверстие и вдавливают.
4. Электромеханические. Работают при помощи электрического тока. Калитка закрывается выдвижением стержней, открывается с помощью электронной системы использованием кода на расстоянии. Есть модели таких замков, которые отпираются ключами при отсутствии электричества.

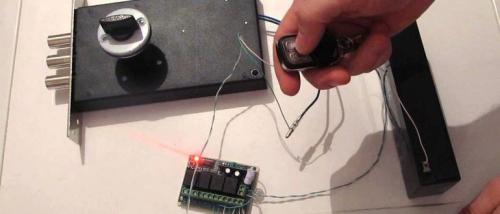

5. Радиоволновые замки – относятся к самым современным запирающим устройствам, пульт управления открывает ворота с калиткой на расстоянии до ста метров. Есть модели с замочной скважиной для открывания ключом.

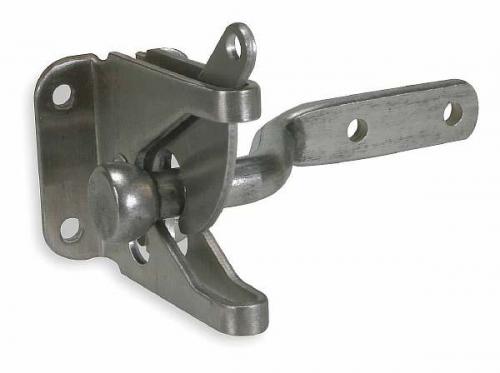

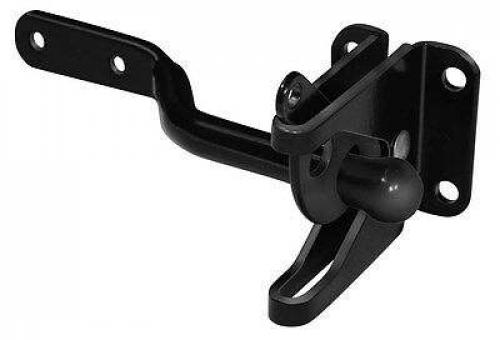

Защёлка на калитку которая открывается наружу. Защелка для калитки своими руками: фото, как сделать на ворота из профнастила, видео

Защелка на калитку и ворота – это разновидность запорного механизма, который полностью заменяет врезной замок либо позволяет его дублировать при потере ключа. Основное достоинство защелки заключается в простоте установки и функционирования. Помимо этого, засовы и щеколды используются для крепления калитки в закрытом положении, что продлевает срок ее эксплуатации.

Защелка на двери

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

На складе

В продаже есть несколько основных разновидностей таких закрывающих устройств:

1. Вертикальные задвижки.
2. Горизонтальные накладные задвижки.
3. Винтовые задвижки.
4. Накладные сдвижные запоры.
5. Поворотные пазовые конструкции.
6. Реечный ригельный механизм.
7. Врезная конструкция.
8. Защелки с креплением на основе пружины.
9. Кодовый замок.
10. Электромагнитный замок.
11. Электромеханический замок.

На прилавке

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

Защелка на складе

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

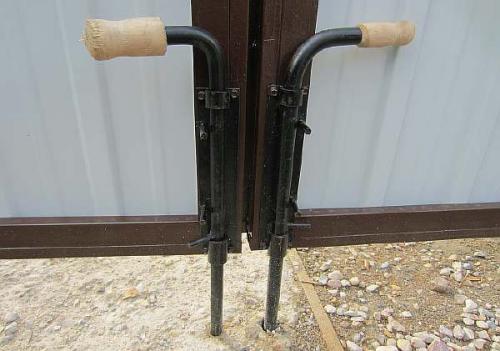

Вертикальный запор для калитки и ворот

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Самодельные дворовые деревянные калитки, а также калитки из профлиста могут закрываться аналогичным способом.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

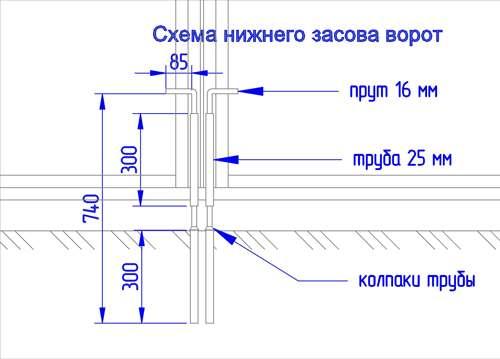

Схема изготовления запора для калитки

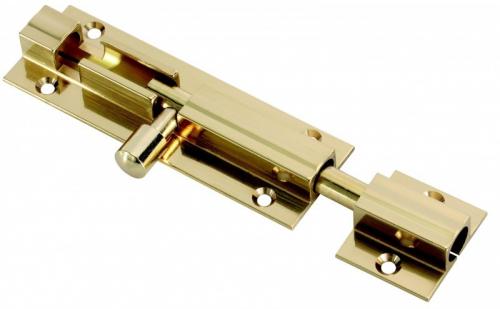

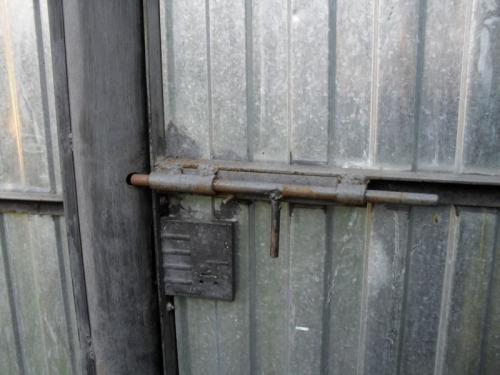

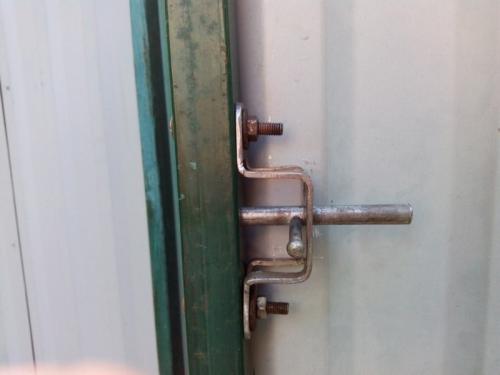

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Вариант установки

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

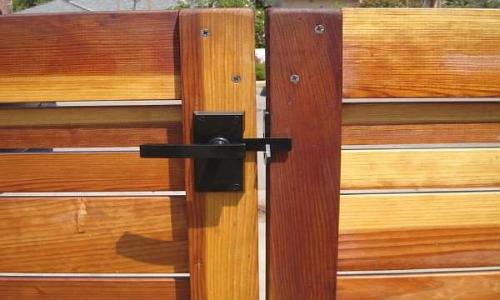

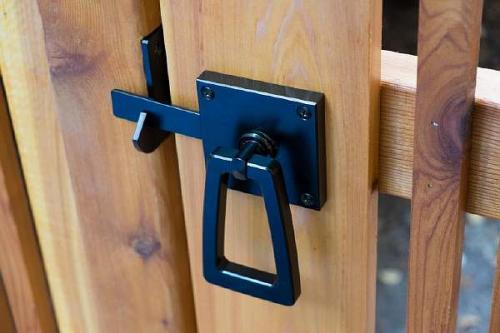

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

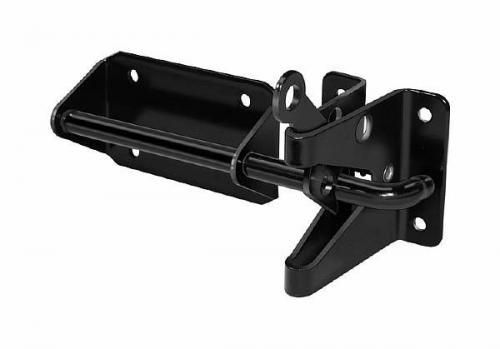

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

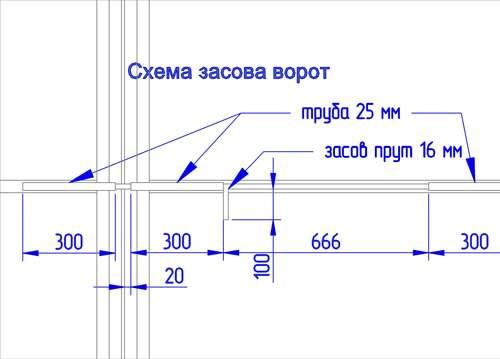

Чертеж засова для ворот

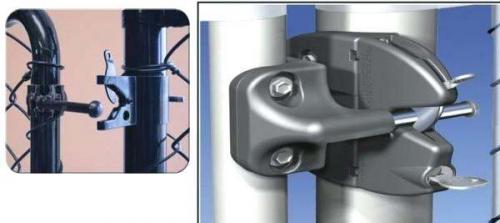

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

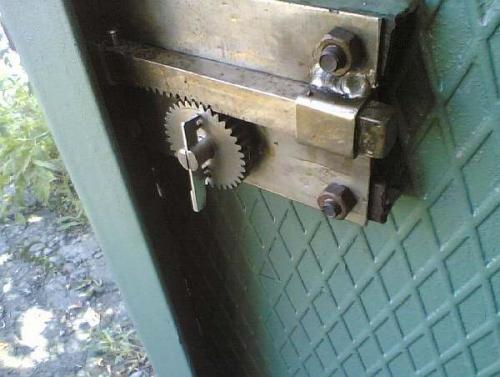

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Но из-за сложности механизма его практически невозможно сделать самостоятельно.

Какой замок поставить на калитку на улице. Замок на калитку — выбор лучших современных моделей и варианты их грамотной установки (85 фото)

Мало кто из нас представляет свою жизнь с незакрытыми дверями или калиткой. Именно поэтому нам и нужен уличный замок на калитку на садовом участке. На сегодняшний день мало кто делает замки своими руками.

Сегодня можно выбрать в специализированном магазине любое изделие на свой вкус и по своим денежным возможностям.

Какие бывают типы замков

Выбирая запоры необходимо учитывать, что калитка – это уличное сооружение, которое подвергается разнообразным климатическим воздействиям (снег, дождь, ветер, солнце).

Замки бывают навесными, реечными, врезными, электромагнитными и радиволновыми. Рассмотрим подробнее каждый из них.

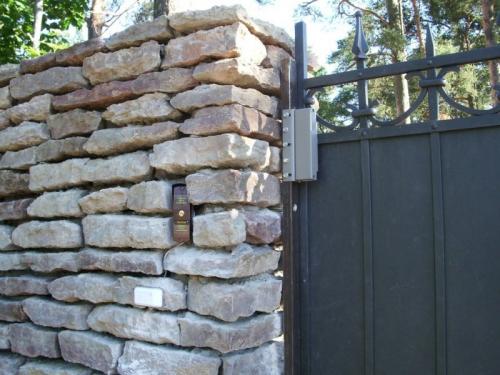

Электромеханический замок для калитки считается наиболее надежным экземпляром. К минусам такого замка относят постоянную необходимость иметь рядом источник питания – это может быть электричество либо батареи.

Кодовый замок на калитку – это тот же электромеханический, с таким же принципом действия.

Магнитный замок на калитку можно открывать только при используя специальный ключ с магнитом. С развитием компьютерных технологий, такие замки перестали считаться надежными.

Многие современные калитки производится из металлического профиля. Именно поэтому большинство запирающих механизмов рассчитаны на установку на такой профиль. Если вы хотите заняться самостоятельно такой нехитрой задачей, как установка замка на калитку, рекомендуем взять некоторые инструменты.

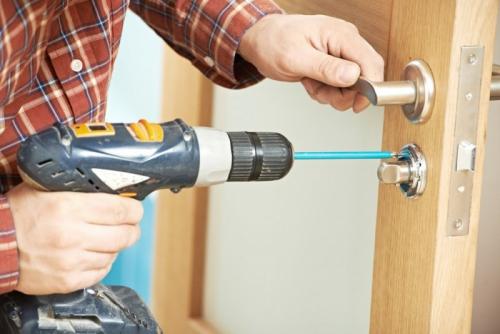

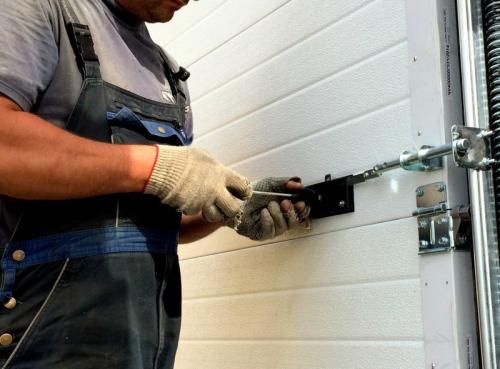

Как осуществить монтаж замка

Для этого вам следует взять сварку, перекладину из металла, пластину из стали, дрель, болгарку. На необходимой вам высоте прикрепите поперечную перекладину (примерно 100 сантиметров от земли). При помощи маркера отметьте все нужные вам отверстия.

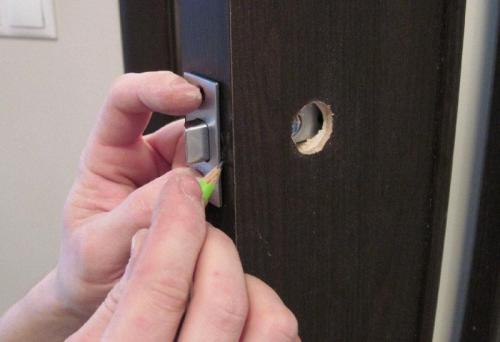

Измерить можно используя непосредственно сам замок – приложите его к стороне внутри так, чтобы отверстие крепежа было на уровне горизонтальной планки.

Сердечник располагается выше либо ниже перемычки. Все отверстия нужно отметить. Просверлите все необходимые дырки. Выровняйте при помощи напильника. В самом конце с двух сторон необходимо установить сердечник, ручки и накладки.

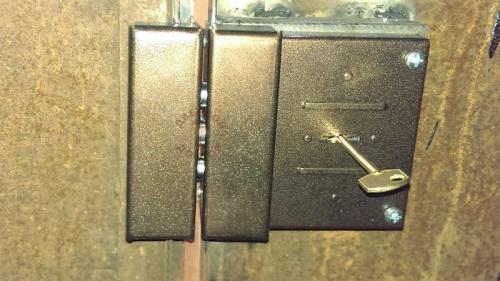

Реечная конструкция замка

К их недостаткам можно отнести слишком массивный ключ для открывания, а также необходимость прикладывать каждый раз достаточно много усилий для того, чтобы открыть калитку. К преимуществам относится его прочность.

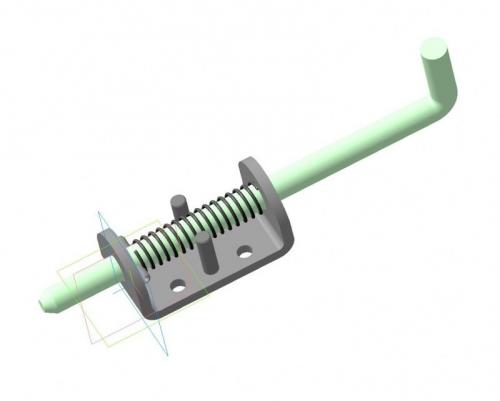

Щеколда с пружиной

Если вы хотите самостоятельно сделать запирающий механизм – обратите свое внимание на щеколду с пружиной. Для начала определите, где будет находиться задвижка. Сделайте все необходимые замеры. Начертите схему.

Возьмите металлическую пластину, которая будет служить каркасом запора. К пластине должны быть приварены держатели стержня. Лучше всего брать изделия из стали.

В центре стержня должно находиться ушко, которое сможет в будущем зафиксировать пружину в пазу. Приступайте к сборке – в каркас вставьте пружину, в нее просуньте стержень.

Весь механизм можно приварить к калитке либо прикрутить при помощи саморезов.

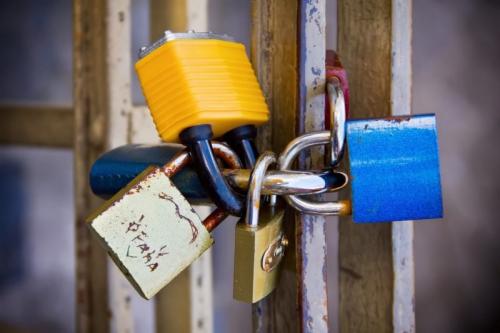

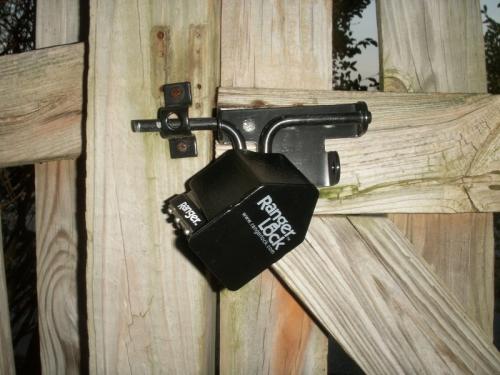

Навесной замок

Кто из нас, глядя на фото замка на калитку, не видел на них навесные экземпляры? Наверное, это один из наиболее доступных и простых замков, которые существовали в давние времена. Такие устройства можно монтировать на абсолютно любую дверь, вне зависимости от материала.

Для установки такого замка, нужно предварительно определить место, где вы установите петли. Маркером обязательно сделайте отметины на двери и на торце калитки. В дверь, сделанную из дерева, углубления можно сделать стамеской, на металлическую дверь прикрепить можно используя дрель и саморезы либо сварку.

Небольшая рекомендация – для того, чтобы сделать соединение петель надежными, покупайте проушины такие, чтоб можно было вкручивать болт на расстоянии 3 сантиметров.

Финальным этапом окончания застройки участка считается монтаж замка на калитку. Именно от выбора запирающего механизма и будет зависеть то, насколько безопасно будет жить в доме и находиться на участке.

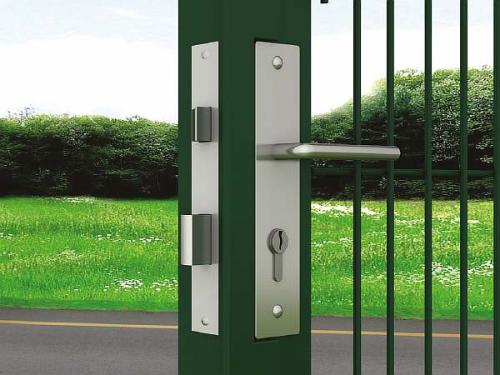

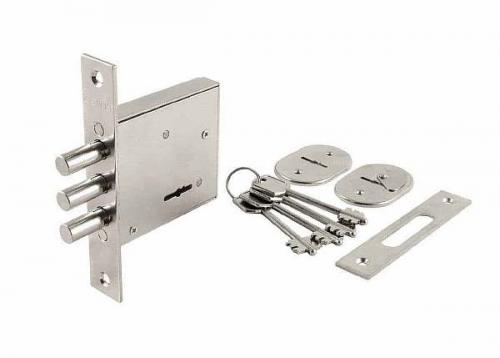

Секретный замок на калитку. Врезные изделия

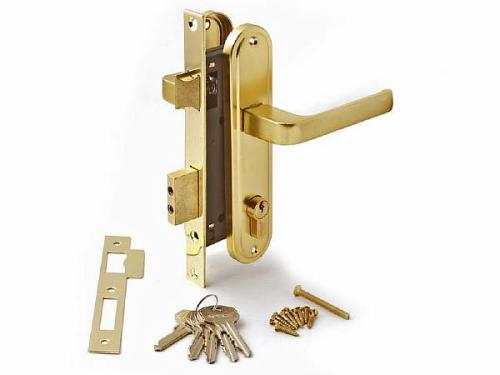

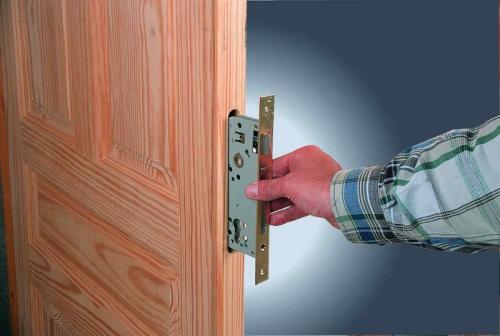

Замок врезной для калитки уличный с ручкой чаще всего устанавливают в деревянные и железные полотна двери. Этот вид запорных устройств отличается по степени защиты, конструкции системы и предназначению.

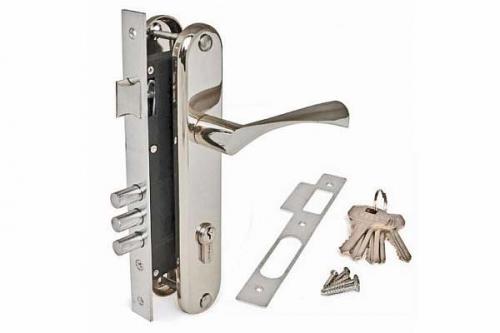

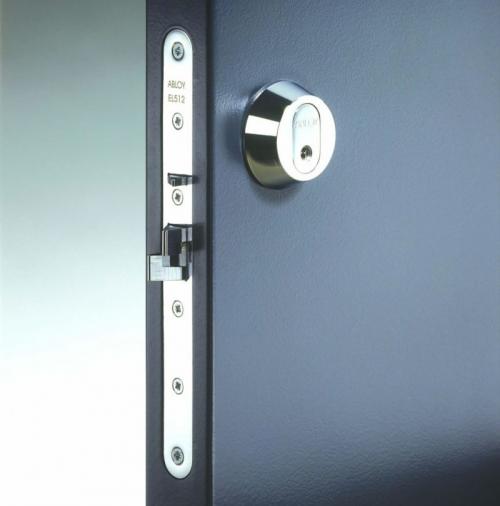

Врезной цилиндрический вариант

Для железных дверей применяют врезной замок с разной установкой секрета:

• сувальдный;
• цилиндрический;
• кодовый;
• ригельный:
• дисковый.

Цилиндрические замки называют так из-за рабочих элементов.

Личинка сделана в виде цилиндра, где находятся пины. Во время поворота ключа они устанавливаются на определенную высоту.

Всепогодная врезная конструкция

Если степень секретности высокая, отмычкой взломать запорное устройство сложно. Например, хороший секретный замок имеет более 20 тыс. комбинаций.

Однако от высверливания лучше всего установить бронированную накладку. Эти уличные замки дешевые, подлежат ремонту, который чаще всего состоит в установке новых личинок.

Дисковые замки на ворота и калитки – это подвид цилиндровых устройств. Но в этом оборудовании ключом устанавливается расположение не пинов, а дисков, которые находятся в сердечнике.

Сувальдный вид врезного механизма

В сувальдных замках принцип работы запорной конструкции основан на передвижении нескольких пластинок (сувальд). Под воздействием ключа они выставляются в какую-либо комбинацию.

Устройства этого вида хорошо защищены от взлома. Уровень защиты от проникновения определяется прочностью ригелей и материалом корпуса. Чаще всего изделия изготавливаются из закаленного металла или алюминиевого сплава.

Какой запор выбрать и поставить на створку на улице

Принцип работы основан не на повороте ключа, механизм приходит в действие во время его поступательного движения. Ключи к этим конструкциям большие по размеру, что является недостатком при эксплуатации.

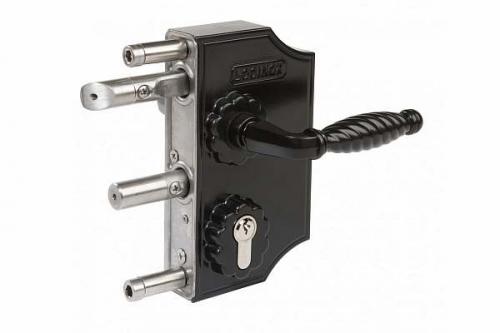

На фото ниже изображен врезной замок на воротную дверь с ручкой.

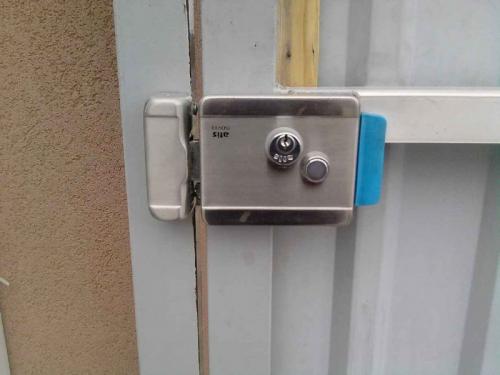

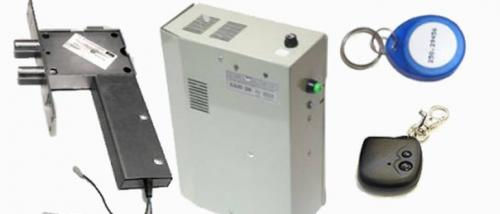

Замок на калитку электромеханический. Выбираем электромеханический замок на калитку

Электромеханические замки отличаются от обычных механических запорных устройств наличием электрического механизма, осуществляющего открывание запирающего элемента и автоматическую блокировку дверей после ее закрытия.

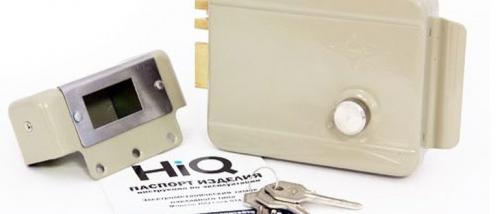

Комплект накладного электромеханического замка марки HiQ Lock-014

Принцип действия: после закрытия двери ригель входит в запорную вкладку под воздействием пружины, магнита или электродвигателя (зависит от модели), а возвращается обратно после подачи на фиксатор напряжения. В комплект входит ключ для отмыкания дверей при отсутствии электричества.

Проверка электромеханического замка на работоспособность перед монтажом

Перед покупкой конкретной модели важно правильно выбрать замок для уличной калитки. Следует заранее подумать какими именно функциями он должен обладать, и на какой поверхности будет установлен. Ведь отличает разные виды замков не только цена, но и особенности монтажа и эксплуатации.

Преимущество: при отсутствии электричества — дверь калитки будет закрыта.

Электромеханические замки для калиток фирмы CISA Итальянского производства – это лучшее решение для любого вида дверей и эксплуатационных условий.

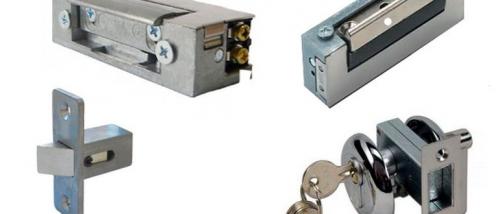

Электромеханические замки классифицируются:

I. По конструкции:

1. Врезные.
2. Накладные.

Классификация по конструкции
II. Электромеханический замок на калитку cisa схема подключения? По типу механизма (принципу действия):

1. Электроблокирующие.
2. Моторные.
3. Соленоидные.
4. Электрозащелки.

III. По способу управления.
IV. По напряжению питания.

Для алюминиевых дверей
V. По типу расположения петель:

1. Правосторонние.
2. Левосторонние.

VI. По типу дверного полотна:

1. Для пластиковых и алюминиевых дверей.
2. Для профильных дверей.
3. Для металлических дверей.
4. Для уличных калиток.

Врезные замки устанавливаются на уличные и входные двери. Некоторые модели оборудованы трехточечным запиранием (имеют дополнительный ригель – вертикальный засов). Врезные замки CISA серии 12011 и 16215 отлично подойдут для офисных и домашних дверей, т. к. рассчитаны на частое использование (срок эксплуатации до 10 лет).

Общие характеристики врезных замков CISA: питание – 12 В, сила тока – 3, 1 А, сопротивление DC – 3 Ом, изоляция – класса F. Цена от 3950 р. до 4350 р.

Накладные замки имеют с наружной стороны цилиндр, а с внутренней – механический элемент, обеспечивающие возможность открыть дверь при отсутствии или внезапном отключении электричества. Накладные замки CISA серии 11610 и 11630 обладают высокой степенью защиты и устойчивы к резким перепадам температур и обильным осадкам.

Модель можно выбрать под материал двери и сторону расположения петель. Общие характеристики замков CISA: сопротивление DC – 3 Ом, потребляемая мощность – 15 Вт. Цена от 4250 р. до 4450 р.

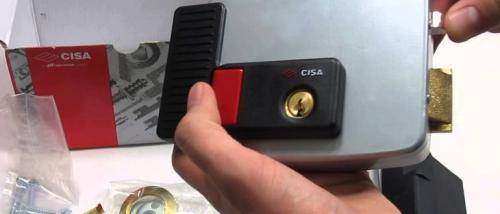

Серия накладных электромеханических замков CISA 11630

Электроблокирующие замки оснащены мощными пружинами, запирающими механизм. Ригели таких замков укомплектованы твердосплавной насадкой для уменьшения износа. Открывается дверь магнитной картой или ключом. В закрытом состоянии створка замка фиксируется защелкой.

Под воздействием напряжения (подается домофоном или магнитным ключом) защелка заскакивает назад в корпус из-за сброса фиксатора пружины.

Моторные замки еще называют ригельными. Они оснащены электродвигателем мощностью 24V. Электромагнитный замок на входную калитку? Пока дверь закрыта, двигатель давит на защелку, поэтому отжать ригель не представляется возможным. Некоторые модели имеют два режима работы: запирать только одну защелку или несколько ответных планок. Отличаются эти замки задержкой открывания.

При этом продолжительность задержки может выбирать пользователь на свое усмотрение.

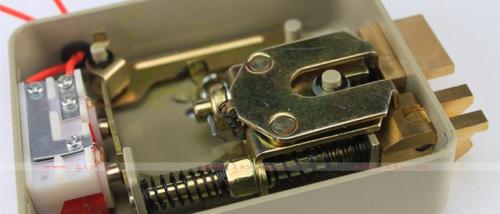

Внутренности соленоидного электромагнитного замка

Соленоидные замки перемещают ригель с помощью электромагнитного поля, но при отсутствии напряжения в сети замок будет открываться автоматически (в соответствии с правилами пожарной безопасности). Поэтому следует предусмотреть запасной вариант.

Электрозащелки идеально подходят для установки в легкие и тонкие двери

Замок с электрозащелкой – это практически самый идеальный электромеханический замок для калитки. Он устанавливается на любой тип дверей и ворот. Разблокировка и блокировка фиксатора совершается при подаче соответствующей команды.

Это позволяет оставлять замок разблокированным длительное время. При этом открывается он поворотом ручки.

Беспроводной врезной замок с автономным питанием и дистанционным открыванием калитки

Существуют беспроводные электромеханические замки на автономном питании (батарейках). Установка таких замков рекомендована в местах, где прокладка электропроводки невозможна или крайне затруднительна. В среднем, батареек хватает на год, а по истечении срока открыть замок можно будет с помощью обычного ключа.

Врезной беспроводной электромеханический замок CISA-Nimeo – идеальный вариант для офисов и жилых помещений. Он оснащен ручками, что позволяет использовать его в качестве обычного замка. Открыть CISA-Nimeo можно картой, кодом, пультом или механическим ключом.

Питание от 4 батареек АА 6V, которых хватает на 8 месяцев. Цена – 19000 р.

Как сделать запор на калитку с секретом своими руками. Как смастерить защелку на калитку с секретом от чужих

Все секретные замки очень сложно устроены. Именно поэтому специалисты рекомендуют устанавливать электронные замки, которые могут обеспечить очень высокую защиту от воров. Если денег нет на высокотехнологичные замки, то можно устанавливать защелки с секретом, которые могут быть открыты только теми, кто осведомлен в том, как они открываются самостоятельно сделать защелку с секретом сложно, но сделать можно при желании.

Что потребуется для создания защелки с «секретом» для калитки?

Защелки с секретом пользовались в свое время большим почетом. Отчего-то люди полагали, что они могут спасти жилье от посягательств любопытных и воров. На самом деле данный способ хитрого запирания дверей более подходит для тех, кто желает обмануть себя. Устанавливать защелки с секретом достаточно хлопотно и куда эффективней использовать обычный замок, который можно повесить на дверь.

Эксперты утверждают- если требуется скрыть замок или защелку от посторонних глаз, то лучше всего использовать метод мимикрии. Иными словами лучше сделать так, что защелка или замок просто бы сливался бы с дверью, ведь только так можно сделать их незаметными для посторонних.

Сделать так, что защелка начала мимикрировать достаточно сложно- все таки защелка или замок выдаются на поверхности двери на некоторое расстояние.

Именно поэтому целесообразней установить небольшую надстройку над дверью, чтобы под ней можно было скрыть защелку или замок.

Главное в этом деле скрыть потаенную дверцу в надстройке для двери таким образом, чтобы она не бросалась в глаза. Также потребуется переустановить защелку, поставив ее выше или ниже ожидаемого места, чтобы окончательно запутать людей, которые захотят «разгадать» загадку двери без замка.

Для создания секретной защелки для двери потребуется использовать:

1. Несколько листов фанеры.
2. Пилу ручную
3. Краску с грунтовкой и кистью.
4. Лобзик.
5. Минипетли для мебели.
6. Специальный пружинный замок, который открывал бы потаенную дверцу.
7. Шуруповерт с шурупами.

Процесс сборки защелки с секретом

На самом деле проект можно назвать иначе- создание защитного навеса для скрытия защелки, так как защелка с секретом имеет ряд негативных сторон, которые в скором времени приведут к ее поломке.

Навес для двери с секретной дверцой может быть изготовлен за час с помощью пилы, шурупов и краски. Также понадобится лобзик для того, чтобы проделать секретную дверцу в навесе.

Для начала нужно осуществить замеры двери, чтобы можно было сделать навес точных размеров для двери. Из фанеры потребуется вырезать необходимого размера листы и далее по бокам приделать небольшой отрезки из фанеры размером в пару сантиметров. Стенки надстройки будут помогать удерживать навес на месте и создадут впечатление, что дверца калитки цельная.

Важно! Крайне важно расположить секретную защелку в другом месте двери, чтобы никто не догадался где она может находиться!

Собрать навес для калитки можно с помощью уголков и шурупов. Главное сделать всю работу точно и качественно, чтобы ни у кого не возникла бы мысль, что навес скрывает под собой секретную защелку.

Также потребуется проделать с помощью лобзика в навесе небольшую дверцу. Ее потребуется прорезать в фанере навеса, а затем приделать к дверце сбоку петли на шурупах. Прикреплять дверцу потребуется к стенке навеса, сделанной из фанеры.

Никаких ручек и прочих опознавательных признаков к секретной дверце приделывать не потребуется, так как это может выдать расположение секретной дверцы и засова.

Также потребуется установить пружинный замок на внутренней части секретной дверцы, установленной в навесе. При нажатии в определенном месте навеса, замок сработает, и дверца сама откроется.

Не стоит забыть покрасить навес с дверью в один цвет, чтобы они слились в одно целое.

Внешне будет казаться, что калитка без засова и замка, но на деле «секрет» калитки не выдаст расположение секретной защелки в двери!
